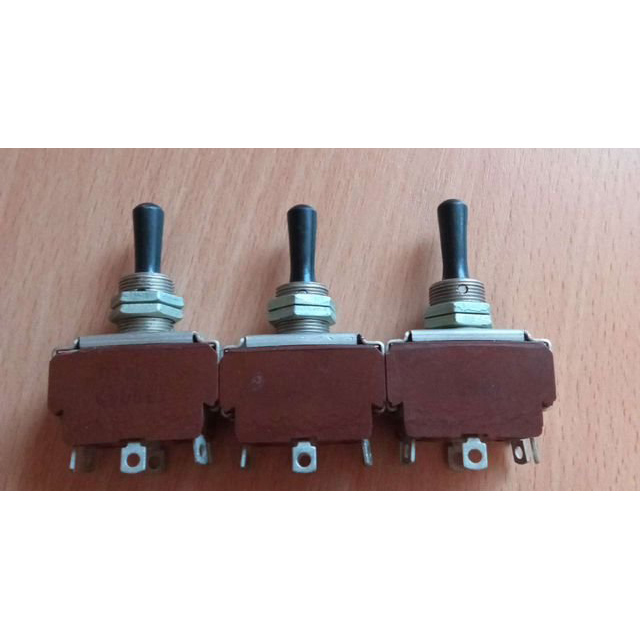

П2Т-5 (9) Смоленский завод
Тумблер П2Т‑5 (9) — это двухполюсный переключатель ручного управления, выпускаемый Смоленским заводом радиодеталей (СЗР) по техническим условиям, традиционно обозначенным как АГ0.360.406 ТУ. Он относится к серии П2Т и предназначен для коммутации электрических цепей в радио‑ и электронной аппаратуре, в том числе в условиях длительной эксплуатации в сложных климатических условиях.
Конструкция и монтаж
П2Т‑5 имеет пластмассовый корпус (обычно аминопласт), оранжевый рычаг‑ручку и выполнен для монтажа на панель/панельный монтаж. Установочный размер отверстия под крепёж обычно составляет около Ø12,2 мм, при габаритах корпуса порядка 33×19×22 мм. Выводы переключателя выполнены под пайку или прямой монтаж, контакты покрыты серебром (Ag), что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению.
Электрические характеристики
Номинальное напряжение: до 250 В переменного тока.
Номинальный ток: порядка 6 А (в зависимости от конкретного исполнения и ТУ).
Максимальная коммутируемая мощность: около 660 Вт.
Сопротивление контакта: не более примерно 150 мОм (в нормативе для изделий категории «СКК» до 0,15 Ом, для «ВП» — до 0,01 Ом).
Сопротивление изоляции: не менее 1000 МОм, электрическая прочность изоляции — около 1100 В переменного тока 50 Гц.
Режим работы и ресурс
П2Т‑5 имеет три положения: включено‑выключено‑включено (on‑off‑on, схема коммутации DP3T), что позволяет использовать его как перекидной двухполюсный переключатель. Тип контактов — без фиксации при работе в крайних положениях, сам возврат обеспечивается усилием пружины. Номинальный механический ресурс составляет порядка 5000 циклов переключения, что типично для малогабаритных тумблеров общего применения.
Климатические и эксплуатационные условия
Тумблер рассчитан на работу в диапазоне температур примерно от –60 до +85 °C, что согласуется с всеклиматическим или широким УХЛ/В‑исполнением по ТУ. Относительная влажность при температуре +35 °C может достигать порядка 98% без существенного ухудшения параметров. Степень защиты корпуса обычно соответствует IP40 (защита от проникновения твердых тел свыше 1 мм и отсутствие защиты от воды), что характерно для внутреннего монтажа.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
