ПТ504-2зВ (5)

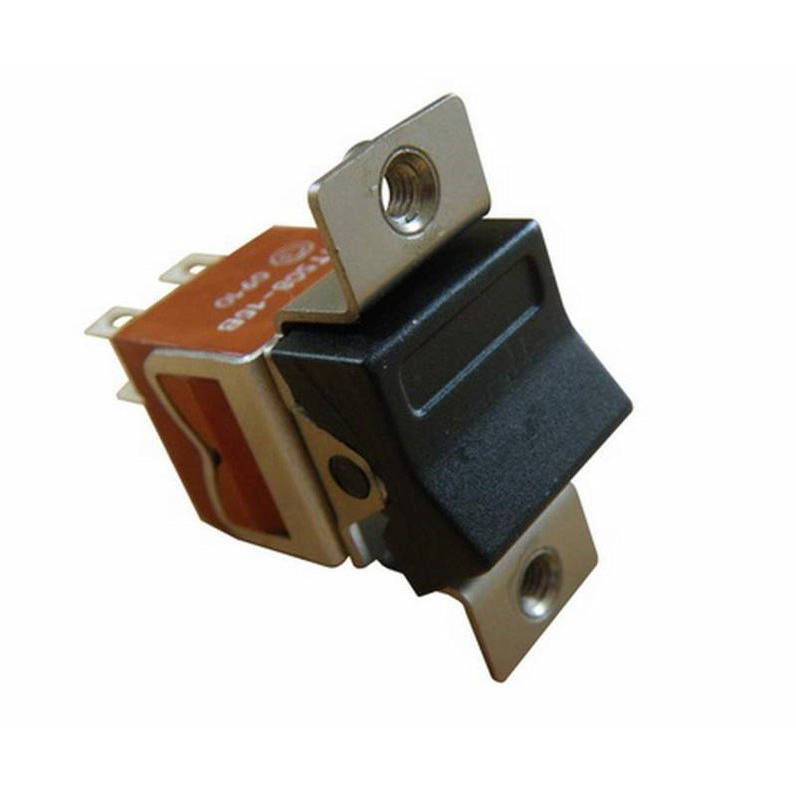

ПТ504‑2зВ(5) — это двухполюсный рычажный тумблер (переключатель) советского/российского производства, рассчитанный на коммутацию слаботочных цепей постоянного и переменного тока в аппаратуре общего и специального назначения. Обозначение «5» указывает на исполнение с приёмкой по дополнительным техусловиям (ТАФЛ.642243.013 ТУ), что обычно связано с более жёстким контролем и выпуском для специальных заказчиков.

Основные характеристики

• Номинальное напряжение: до 250 В постоянного и переменного тока.

• Номинальный ток: до 10 А в рабочих цепях.

• Сопротивление электрического контакта обычно не превышает примерно 0,03 Ом, что обеспечивает малые падения напряжения и нагрев.

• Сопротивление изоляции между контактами и корпусом — не менее нескольких МОм при нормальных условиях.

Конструкция и исполнение

• Двухполюсный переключатель «на‑переключение» (схема 2): два независимых контакта, каждый из которых переключается между двумя положениями (например, «I» и «II»).

• Климатическое исполнение «В»: ориентирован на работу в условиях умеренного климата, в том числе при сборке в радиоэлектронной аппаратуре, эксплуатирующейся в помещениях или в несложных промышленных условиях.

• Усилие переключения у ПТ504 лежит в диапазоне примерно 1,0–17 Н, что обеспечивает чёткий тактильный ход клавиши и надёжную фиксацию положений.

Применение и документация

ПТ504‑2зВ(5) традиционно используется в радиоэлектронной, измерительной и промышленной аппаратуре для управления питанием, режимами работы или переключения каналов. Выпускается по техническим условиям ТАФЛ.642243.013 ТУ, к которым есть типовые паспорта и схемы подключения, позволяющие корректно учитывать ток и напряжение при монтаже.
