ПТ508-1чВ (5) Смоленский завод

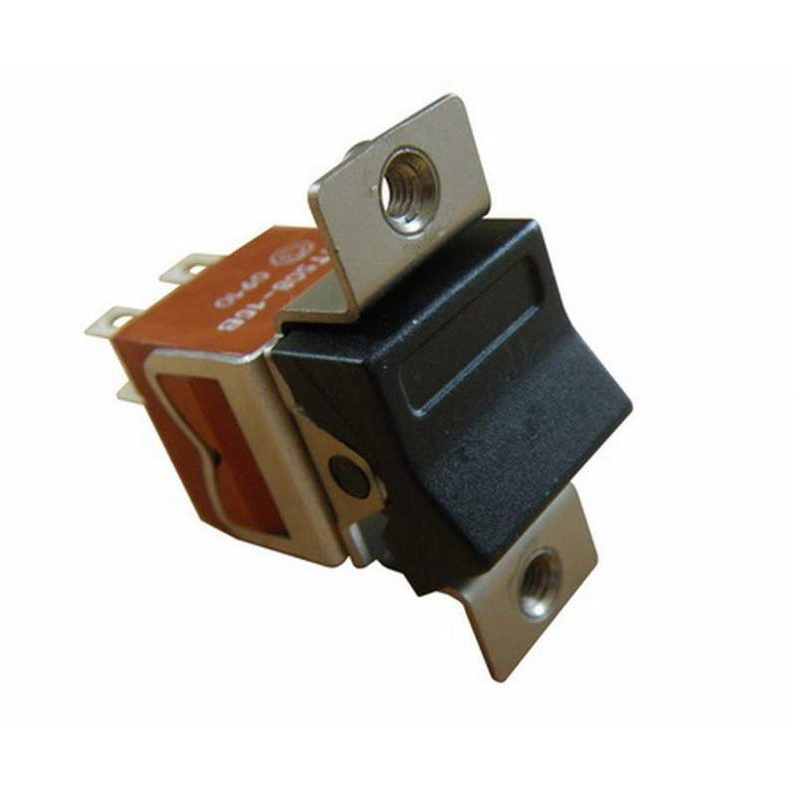

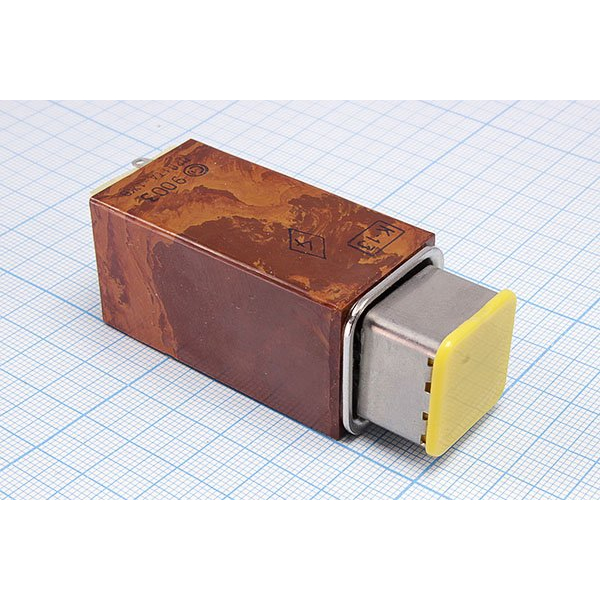

ПТ508‑1чВ – это двухполюсный тумблерный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей») по техническим условиям ТАФЛ.642243.013ТУ, исполнение категории качества «ВП».

Назначение и область применения

ПТ508‑1чВ предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, в том числе в изделиях с повышенными требованиями к надёжности и климатической стойкости.
Климатическое исполнение «В» допускает эксплуатацию в широком диапазоне температур и влажности, что делает переключатель пригодным для встроенных и бортовых устройств.

Основные электрические параметры

• Тип контактов: двухполюсный, клавишный, с фиксацией в положениях.

• Сопротивление электрического контакта – не более 0,03 Ом, что обеспечивает малые потери и стабильную коммутацию.

• Сопротивление изоляции между токоведущими частями и корпусом – не менее 1000 МОм, что отвечает повышенным требованиям к изоляции.

• Электрическая прочность изоляции – порядка 1130 В переменного тока эффективного значения, что подтверждает устойчивость к кратковременным перенапряжениям.

Условия эксплуатации и ресурс

• Диапазон рабочих температур: от минус 60 °C до +85 °C, что позволяет использовать ПТ508‑1чВ в тяжёлых климатических условиях.

• Повышенная относительная влажность при 35 °C – до 98%, что обеспечивает работу в условиях конденсации.

• Минимальная наработка – не менее 30 000 часов, а гарантийный срок с даты изготовления составляет до 25 лет (для изделий категории «ВП»).

Конструкция и монтаж

• Масса переключателя – не более 18 г, что характерно для миниатюрных тумблеров корпусного типа.

• Усилие переключения клавиши для модификаций ПТ508 находится в диапазоне примерно 1,0–17 Н, что обеспечивает уверенный ход при небольшом усилии.

• Монтаж осуществляется на лицевую панель или в плату; размеры и конструкция унифицированы с типорядом ПТ507/ПТ508, что удобно для использования в уже разработанных конструкциях.
