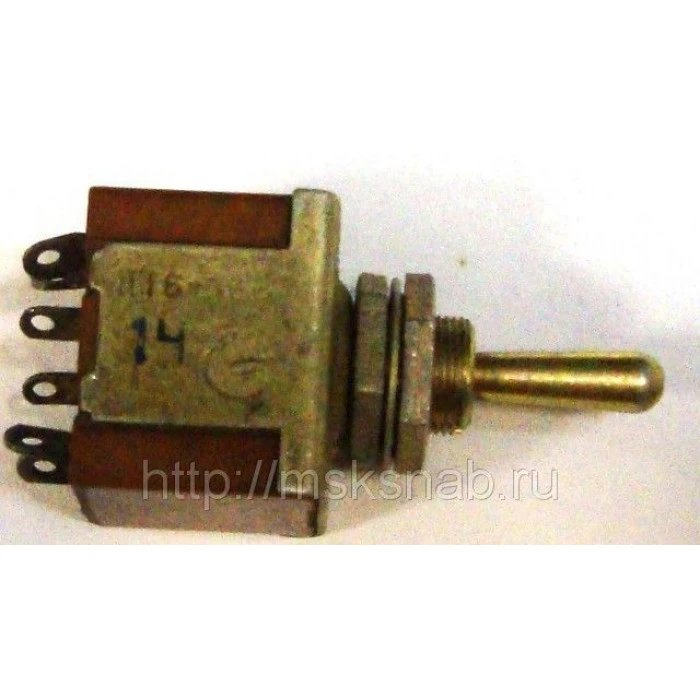

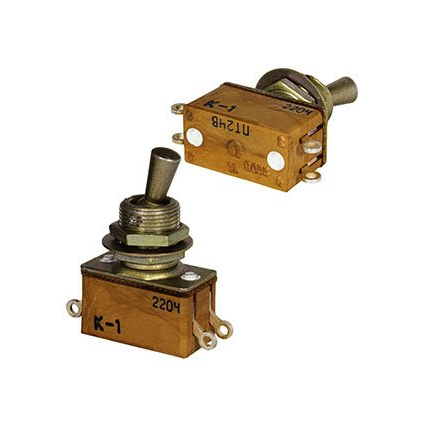

ПТ55‑16В относится к серии миниатюрных тумблеров ПТ55; используется как управляющий коммутатор в низковольтных цепях (обычно до напряжений в пределах сотен вольт) в аппаратуре, где требуется высокая надёжность и гарантированный ресурс. Отличается малыми габаритами и малой массой, что позволяет устанавливать его на печатных платах и в плотных монтажных блоках.

ОбозначениеПТ55‑16В означает:

• ПТ55 — серия тумблеров;

• 16 — типономинал (вариант конструктивно‑функционального исполнения, обычно двухполюсный тумблер с определённой схемой включения и фиксацией);

• В — климатическое исполнение «В» (широкий рабочий диапазон температур и высокая влажность, для изделий категории качества «ВП»).

Код8.337.061‑02 указывает на вариант конструкции и цвет ручки (обычно черная ручка для исполнения 8.337.061); пометка(5) в обозначении обычно означает пятый конструктивно‑монтажный вариант (особенности формы и способа крепления).

Для всей серии ПТ55 (включая ПТ55‑16В) в технической документации указаны следующие общие значения:

• Сопротивление контакта — не более0,05 Ом , что обеспечивает низкие потери и стабильное соединение.

• Сопротивление изоляции — не менее1000 МОм.

• Электрическая прочность изоляции —750 В переменного тока эффективного значения (между токоведущими частями и корпусом/землёй).

Номинальные токи и напряжения зависят от конкретного типа ПТ55‑16В и приводятся в таблицах по ТУ АГ0.360.042‑ТУ; обычно это десятки ампер при постоянном токе и соответствующие значения для переменного.

Для исполнения ПТ55‑16В с категорией качества «ВП» предусмотрены следующие условия эксплуатации:

• Диапазон рабочих температур — от−60 °C до +85 °C.

• Повышенная относительная влажность при +35 °C — до98%.

Гарантийный срок хранения и наработки, как правило, составляет15 лет (срок сохраняемости изделий), а минимальная наработка — порядка44 000 часов применительно к серии ПТ55.

• Масса тумблера ПТ55 — не более5 г , что важно при миниатюризации аппаратуры.

• Усилие переключения находится в диапазоне примерно0,294–4,9 Н (от 0,03 до 0,5 кгс), что позволяет обеспечить удобное управление без чрезмерной нагрузки на ручку.

Тумблеры ПТ55‑16В выпускаются с короткими выводами под пайку в печатную плату, без отдельной силовой арматуры, что упрощает автоматизированную сборку и поверхностный монтаж.
