ПТ55-17В 8.337.095 (5) Смоленский завод

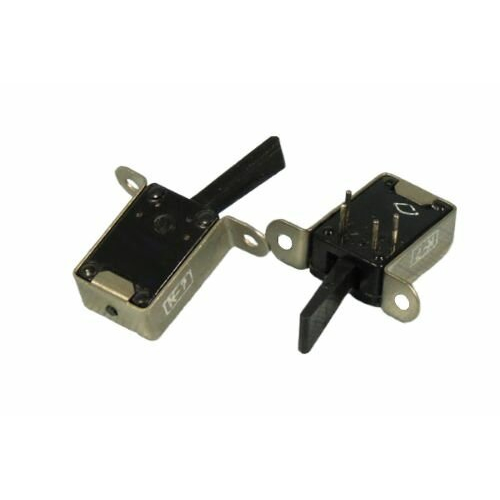

ПТ55‑17В с обозначением ручки 8.337.095 (5) — это миниатюрный тумблер выпуска Смоленского завода радиодеталей (ныне часть холдинга «Росэлектроника»‑ПКБ им. В.В. Тихомирова), применяемый в радиоэлектронной аппаратуре для коммутации электрических цепей постоянного и переменного тока.

Что означает маркировка

• ПТ55 — серия миниатюрных тумблерных переключателей.

• 17 — тип исполнения, указывает способ крепления и вид выводов (в данном случае — крепление пайкой при боковом или торцевом положении на печатной плате, удлинённые выводы).

• В — климатическое исполнение для умерённого и холодного климата (диапазон рабочих температур от примерно −60 до +85 °C).

• 8.337.095 (5) — обозначение ручки тумблера, черного цвета; (5) указывает конструктивную разновидность ручки для данной серии.

Основные технические характеристики

• Коммутируемый ток — от долей микроампер до 0,1 А при напряжении до 250 В (зависит от конкретного подтипа ПТ55‑17, но обычно в этих пределах).

• Сопротивление контакта — не более 0,05 Ом, что обеспечивает низкие потери и надёжность при работе с малыми токами.

• Сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции до 750 В эффективного значения.

• Диапазон рабочих температур — от −60 до +85 °C, повышенная влажность при 35 °C до 98%.

• Усилие переключения — ориентировочно от 0,294 до 4,9 Н (примерно 0,03–0,5 кгс), что делает переключение достаточно лёгким механическим усилием.

Назначение и монтаж

Тумблер ПТ55‑17В с ручкой 8.337.095 (5) предназначен для печатного монтажа в аппаратуре общего и военного назначения, где требуются миниатюрные коммутаторы с повышенной надёжностью и стойкостью к климатическим воздействиям. Конструктив предусматривает пайку выводов на плату, возможна установка в боковом или торцевом положении, что удобно при компоновке в ограниченных объёмах.
