ПТ55-20В 8.337.095-03 (5) Смоленский завод

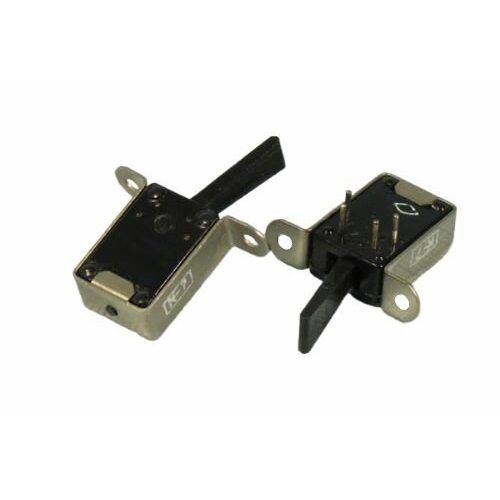

ПТ55‑20В 8.337.095‑03(5) — это миниатюрный тумблер производства ОАО «Смоленский завод радиодеталей» (или входящего в его состав объединения), предназначен для коммутации электрических цепей постоянного и переменного тока в радио‑ и электронной аппаратуре, в том числе специального назначения.

Назначение и область применения

ПТ55‑20В относится к линейке мини‑тумблеров ПТ55, которые используются для включения/выключения и переключения цепей в измерительных приборах, радиоаппаратуре, системах автоматики и контрольно‑измерительных устройствах.
Климатическое исполнение В рассчитано на эксплуатацию в условиях умеренного и тропического климата, поэтому изделие применяется в аппаратуре, где требуется повышенная устойчивость к влажности и температурным перепадам.

Основные электрические характеристики

• Номинальный ток и напряжение соответствуют типономиналу «20В»: коммутационная способность — до примерно 0,5 А при напряжении до 250 В постоянного или переменного тока, а коммутируемая мощность — до около 9,9 В·А.

• Сопротивление контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 В действующего значения.

Механические и климатические параметры

• Масса тумблера не более 5 г, что делает его типичным мини‑компонентом для монтажа на печатных платах и в компактных узлах.

• Диапазон рабочих температур — примерно от −60 °С до +85 °С, предельная относительная влажность при 35 °С — до 98%, что обеспечивает надежную работу в жёстких условиях.

• Усилие переключения находится в диапазоне примерно 0,294–4,9 Н (0,03–0,5 кгс), что позволяет использовать изделие как в ручных, так и в автоматизированных режимах.

Конструкция и эксплуатация

• Тумблер выполнен в стандартном металлическом корпусе с пластмассовым рычажком, характерным для серии ПТ55, и имеет типовое монтажное исполнение (обычно выводы под пайку на печатную плату).

• Минимальная наработка составляет порядка 44 000 часов, а гарантированный срок сохраняемости изделий — около 15 лет, что подчёркивает ориентацию на длительную эксплуатацию и применение в промышленной и специальной технике.
