ПТ55-22В 8.337.061-02 (5) Смоленский завод

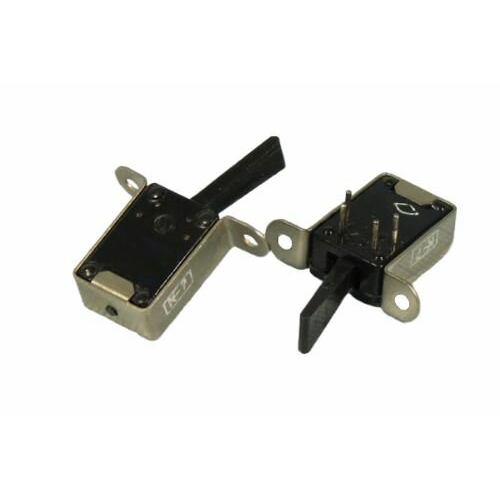

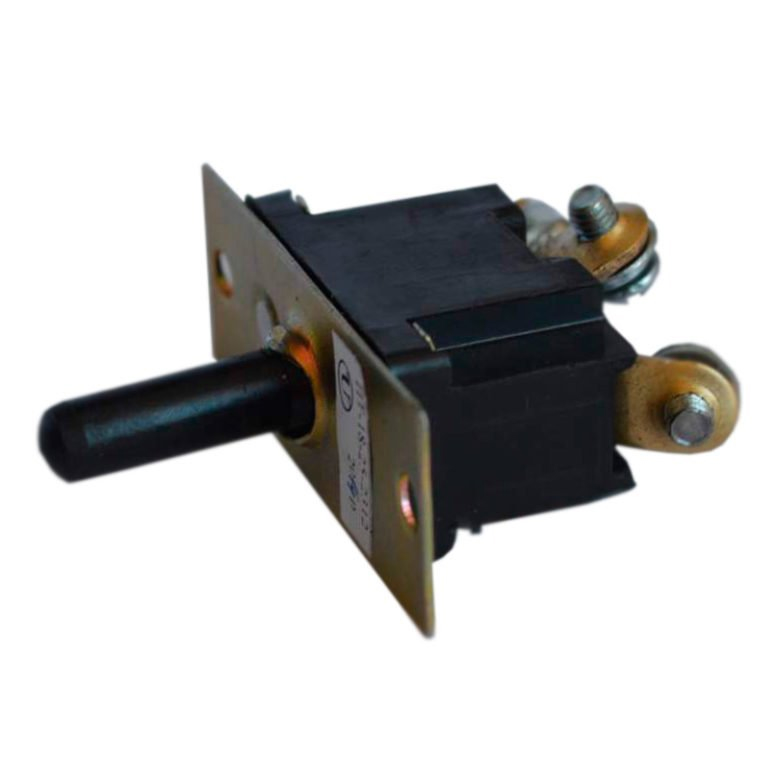

ПТ55‑22В 8.337.061‑02 (5) — это миниатюрный микротумблер производства ОАО «Смоленский завод радиодеталей» (Смоленский завод), относящийся к серии ПТ55, предназначенной для коммутации электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Назначение и область применения

ПТ55‑22В используется как двухпозиционный («on–on») переключатель для коммутации цепей постоянного и переменного тока малой и средней мощности в стационарной и бортовой радиоэлектронной аппаратуре, включая оборудование военного и промышленного назначения. Из‑за широкого диапазона рабочих температур и всеклиматического исполнения изделие подходит для использования в сложных климатических условиях.

Основные технические характеристики

• Климатическое исполнение — В (всеклиматическое), допустимый диапазон температур от минус 60 °C до +85 °C.

• Номинальный ток — до 0,5 А, номинальное напряжение — до 250 В переменного тока.

• Электрическая прочность изоляции — не менее 750 В переменного тока, сопротивление изоляции — не менее 1000 МОм.

• Сопротивление контактов — не более 0,05 Ом (50 мОм).

• Усилие переключения — от 0,294 до 4,9 Н (примерно 0,03–0,5 кгс).

• Масса — не более 5 г; габариты корпуса порядка 12,5×16×14 мм.

Конструкция и исполнение

Тумблер двухполюсный, с фиксацией положения, без индикации; тип переключения — двухпозиционный «on–on» (оба положения замкнуты). Корпус и ручка из пластмассы, крепление — через монтажное отверстие диаметром около 1,3 мм, что позволяет фиксировать изделие в панели прибора. Изделие относится к категории качества «ВП» (взносная проверка), что подтверждает применение изделий в аппаратуре повышенных требований по надежности.

Надежность и срок службы

• Минимальная наработка по ГОСТ — порядка 44 000 часов.

• Гарантийный срок хранения и наработки — до 15 лет, что характерно для военной и промышленной элементной базы.

• Ресурс переключения обычно составляет около 12 000 циклов, что достаточно для аппаратуры с редким переключением.
