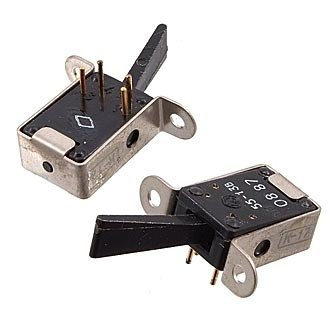

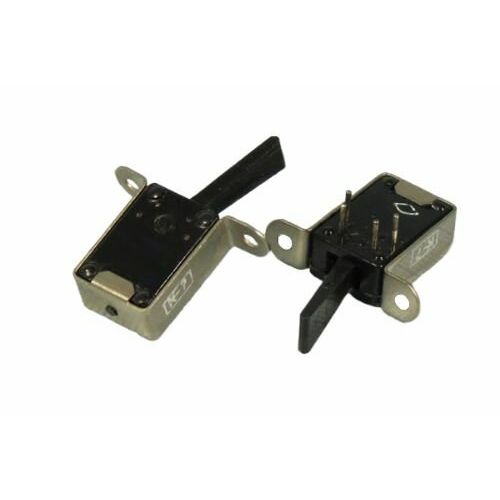

ПТ55-4В 8.337.095 (5) Смоленский завод

ПТ55‑4В 8.337.095 (5) — это миниатюрный тумблер производства ОАО «Смоленский завод радиодеталей» (Смоленск), относящийся к серии ПТ55, предназначенных для коммутации цепей постоянного и переменного тока низкого и среднего уровня.

Назначение и область применения

Тумблер ПТ55‑4В используется как механический переключатель в радиоэлектронной аппаратуре, включая блоки питания, измерительные приборы, коммутационные панели и промышленную электронику. Серия ПТ55 рассчитана на коммутацию цепей постоянного и переменного тока, в том числе в условиях повышенной влажности и относительно широкого диапазона температур.

Конструкция и исполнение

• Обозначение 8.337.095 относится к типу ручки тумблера (черный цвет) для серии ПТ55‑*В, в том числе ПТ55‑3В, ПТ55‑4В и др.; цифра «(5)» в обозначении обычно указывает на климатическое исполнение или категорию качества.

• Тумблер выполнен в металлическом корпусе с короткими выводами под пайку, имеет небольшую массу (до порядка 5 г) и компактные габариты, что позволяет его использовать в плотных компоновках.

Основные электрические и технические параметры

• Сопротивление контакта не более 0,05 Ом, что обеспечивает низкие потери и стабильное коммутируемое сопротивление.

• Электрическая прочность изоляции около 750 В эффективного напряжения, сопротивление изоляции не менее 1000 МОм.

• Диапазон рабочих температур примерно от минус 60 °C до +85 °C, влажность до 98% при 35 °C, что соответствует климатическому исполнению «В» по отечественным стандартам.

Надёжность и долговечность

• Минимальная наработка составляет порядка 44 000 часов, что делает тумблер пригодным для длительной эксплуатации в промышленном и военном/специальном оборудовании.

• Гарантийный срок хранения/эксплуатации по ТУ составляет до 15 лет с даты изготовления, что типично для изделий «ВП»‑исполнения.
