ПТ55-5В 8.337.061-02 (5) Смоленский завод

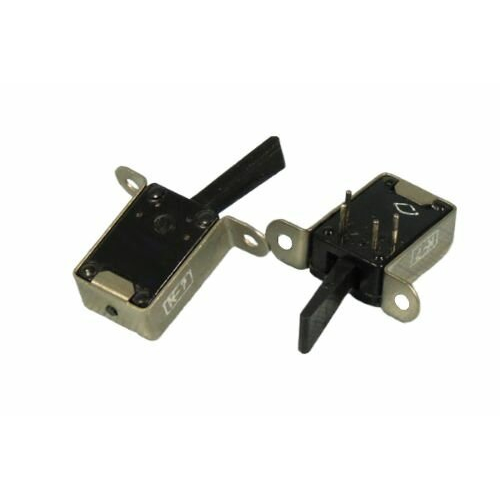

ТумблерПТ55‑5В 8.337.061‑02 (5) — это миниатюрный однополюсный или двухполюсный переключатель (тумблер) производстваОАО «Смоленский завод радиодеталей» , предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре постоянного и переменного тока.

Назначение и область применения

ПТ55‑5В применяют для коммутации малых токов и напряжений в приборах и устройствах, где требуется надежный механический переключатель с небольшими размерами и низким сопротивлением контактов. Обычно используется в РЭА, измерительных и управляющих устройствах, а также в аппаратуре, работающей в условиях умеренного климата.

Конструктивные особенности

• СерияПТ55 — миниатюрные тумблеры с пластмассовым корпусом и металлическим механизмом.

• Индекс5 в обозначении указывает на тип конструктивного исполнения: переключатель с короткими выводами, предназначенными для крепления пайкой на печатной плате.

• Обозначение8.337.061‑02 относится к типу ручки (черная) и группировки конструктивных исполнений для ПТ55‑1В, ПТ55‑2В, ПТ55‑5В и ПТ55‑6В.

• Климатическое исполнениеВ — для аппаратуры, работающей в условиях умеренного климата (диапазон температур и влажности согласно соответствующему ТУ).

Основные электрические и механические параметры

• Коммутируемый ток: примерно от10−6до0,1А при напряжении от10−4до 250 В (точные значения зависят от конкретной ревизии ТУ, но для ПТ55‑5В используются именно эти типовые диапазоны).

• Сопротивление электрического контакта — не более0,05 Ом , что обеспечивает низкие потери и стабильную работу малотоковых цепей.

• Сопротивление изоляции — не менее1000 МОм между контактами и корпусом.

• Электрическая прочность изоляции — порядка750 Вэфф (между разомкнутыми контактами и между контактами и корпусом — в зависимости от конструкции).

• Диапазон рабочих температур — от−60 °C до +85 °C , что позволяет использовать ПТ55‑5В в аппаратуре, работающей в достаточно жестких температурных условиях.

• Усилие переключения — от примерно0,294 до 4,9 Н , т.е. переключатель требует небольшого, но ощутимого усилия для фиксации положения.

• Масса тумблера — не более5 г , что важно при проектировании малогабаритных устройств.

Надежность и ресурс

• Минимальная наработка (ресурс) — порядка44 000 часов работы, что подчеркивает высокую долговечность контактов и механики.

• Срок сохраняемости / гарантийный срок хранения после изготовления — до15 лет , что типично для изделий категории качества «ВП» и «В».
