ПТ55-9В 8.337.095 (5) Смоленский завод

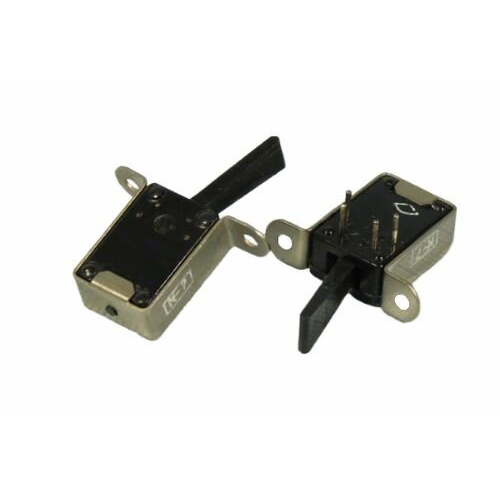

ПТ55‑9В 8.337.095(5) — это миниатюрный тумблер от ОАО «Смоленский завод радиодеталей» (СЗР), применяемый для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре класса ВП.

Общее назначение и конструкция

ПТ55‑9В относится к однополюсным тумблерам с короткими выводами под пайку; он рассчитан на коммутацию нагрузок в аппаратуре с нормальными и умеренными климатическими условиями (категория качества В / ВП). Ручка 8.337.095 — чёрного цвета, стандартного габарита для группы ПТ55‑3…ПТ55‑10, ПТ55‑13…ПТ55‑20 и т.п.

Основные электрические параметры

• Максимальное сопротивление контакта — не более 0,05 Ом, что обеспечивает малые падения напряжения и стабильность соединения.

• Сопротивление изоляции между контактами и корпусом — не менее 1000 МОм, электрическая прочность изоляции — порядка 750 В эффективного значения.

Механические и климатические характеристики

Усилие переключения находится в диапазоне примерно 0,294–4,9 Н, что обеспечивает удобное, но надёжное срабатывание без избыточного «лягания» ручки. Масса тумблера — не более 5 г, что важно для миниатюрных блоков и печатных плат. Климатическое исполнение В допускает работу при температурах от −60 °C до +85 °C и относительной влажности до 98% при 35 °C.

Ресурс и эксплуатация

Средний срок службы (минимальная наработка) составляет порядка 44 000 часов, а гарантийный срок эксплуатации с момента выпуска — 15 лет, что характерно для изделий категории ВП. Тумблер предназначен для установки на плату пайкой и не требует дополнительного крепления, а ручка 8.337.095 обеспечивает визуальную и тактильную индикацию положения цепи (включено/выключено).
