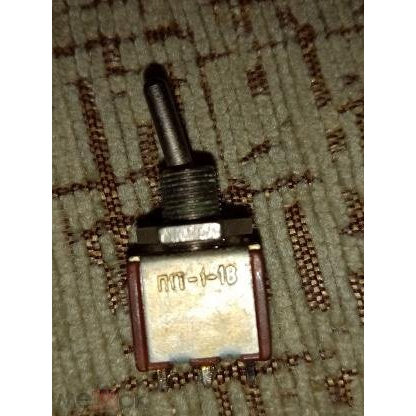

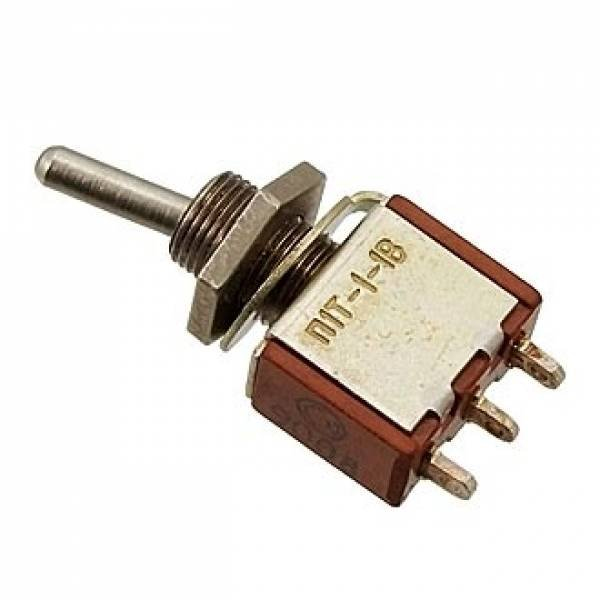

П1Т-1-1В Смоленск

П1Т‑1‑1В — это однополюсный микротумблер ручного управления производства Смоленского НПО «ФЕНИКС» (Смоленский завод радиодеталей). Он относится к серии малогабаритных перекидных тумблеров и предназначен для коммутации электрических цепей в аппаратуре связи, измерительных приборах, РЭС и других промышленных устройствах.

Основные параметры

• Тип контактов: SPDT (однополюсный переключатель на два положения, схема «1–3» в одном положении, «1–2» — в другом).

• Номинальный ток: до 5 А.

• Номинальное напряжение: 220–250 В переменного / постоянного тока, коммутируемое напряжение до 220 В переменного и около 36 В постоянного по ряду источников.

• Максимальная коммутируемая мощность: порядка 250 Вт, что определяет его применение в силовых цепях низкой мощности.

Конструкция и монтаж

• Корпус выполнен из карболита, ручка‑толкатель — металлическая, тип корпуса — «микротумблер» с фиксацией в обоих положениях (on‑on).

• Габаритные размеры: около 12–12,5 мм по длине, 8–8,2 мм по ширине, высота корпуса порядка 10–11 мм; высота толкателя с учетом крепежа до ~30–32 мм.

• Метод монтажа механический: на панель через установочное отверстие диаметром около 6,2 мм, кабельные выводы или провода подключаются методом пайки к контактам под пайку.

Электрические и эксплуатационные свойства

• Сопротивление контактов не более 10 мОм, сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции около 1100 В.

• Климатическое исполнение В — всеклиматическое, рабочий диапазон температур от примерно −60 до +85 °C, допустимая относительная влажность до 98% при +35 °C.

• Степень защиты IP40, механический ресурс порядка 5000–10000 циклов переключения у разных модификаций.
