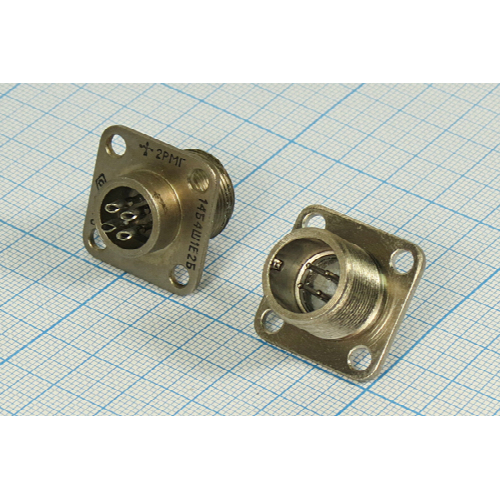

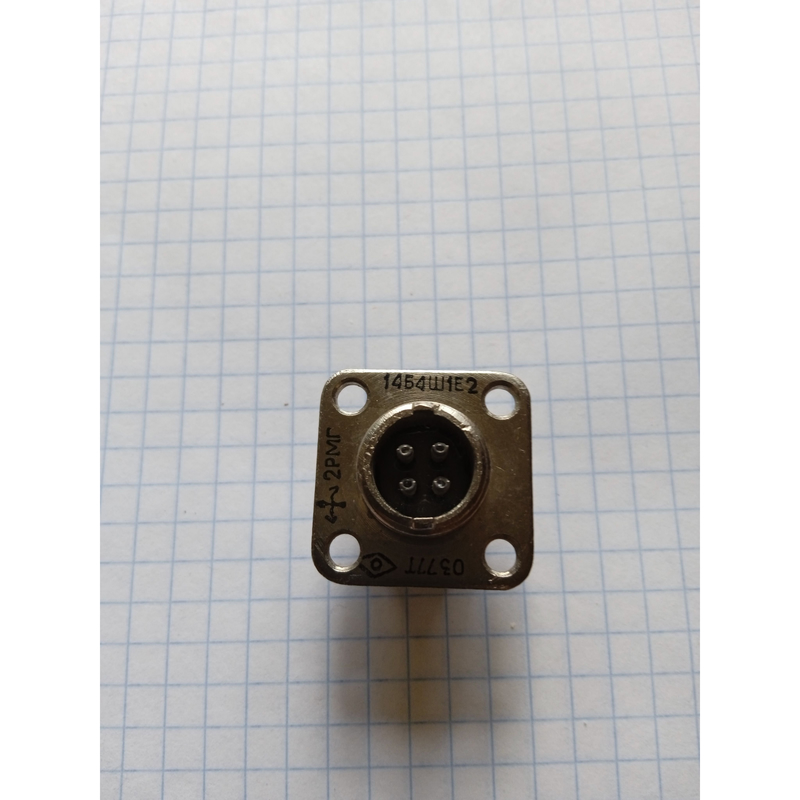

2РМГ14Б4Ш1Е2 — это цилиндрический герметичный разъём серии 2РМГ, блочная (приборная) вилка на 4 штырьковых контакта диаметром 1 мм, с повышенной теплостойкостью до 200 °C и резьбовым соединением.

Назначение и тип

• Серия: 2РМГ, низкочастотный цилиндрический герметичный разъём.

• Тип корпуса: «Б» — блочный (приборный), устанавливается на панель/корпус оборудования.

• Вид: «Ш» — вилка с штырьковыми контактами.

• Герметичный, рассчитан на работу в жёстких условиях (вибрация, удары, высокая влажность).

Контакты и токовые параметры

• Количество контактов: 4.

• Диаметр контактов: 1 мм, все контакты одинаковые.

• Максимальный ток: до 6 А на каждый контакт, до 20 А на весь разъём.

• Рабочее напряжение: до 560 В (переменный и постоянный ток). +3

• Сопротивление контакта: не более 0,015 Ом.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Климат и механика

• Диапазон температур работы: от −60 °C до +200 °C (теплостойкость «2»).

• Относительная влажность: до 98 % при +25 °C.​

• Устойчивость к вибрации: диапазон частот 5–5000 Гц.​

• Ударные нагрузки: ускорение до 5000 м/с² (одиночные удары), до 1000 м/с² (многократные).​

• Ресурс: около 500 циклов сочленения-разъединения, наработка не менее 1000–1500 часов.

Конструкция и материалы

• Посадочный диаметр корпуса: 14 мм (отсюда «14» в маркировке).

• Покрытие контактов: «Е» — химическое никелирование (никелевое покрытие).

• Материал корпуса: сталь, изолятор — стекло, что обеспечивает герметичность.​

• Метод сочленения: резьбовой, обеспечивает надёжную фиксацию пары «вилка–розетка».​

• Герметичное исполнение, без кожуха/патрубка (в маркировке «…Ш1Е2» без дополнительных букв).

Маркировка 2РМГ14Б4Ш1Е2 «по буквам»

• 2РМГ — серия цилиндрических герметичных разъёмов.

• 14 — условный размер корпуса, посадочный диаметр 14 мм.

• Б — блочный (приборный) корпус.

• 4 — число контактов.
