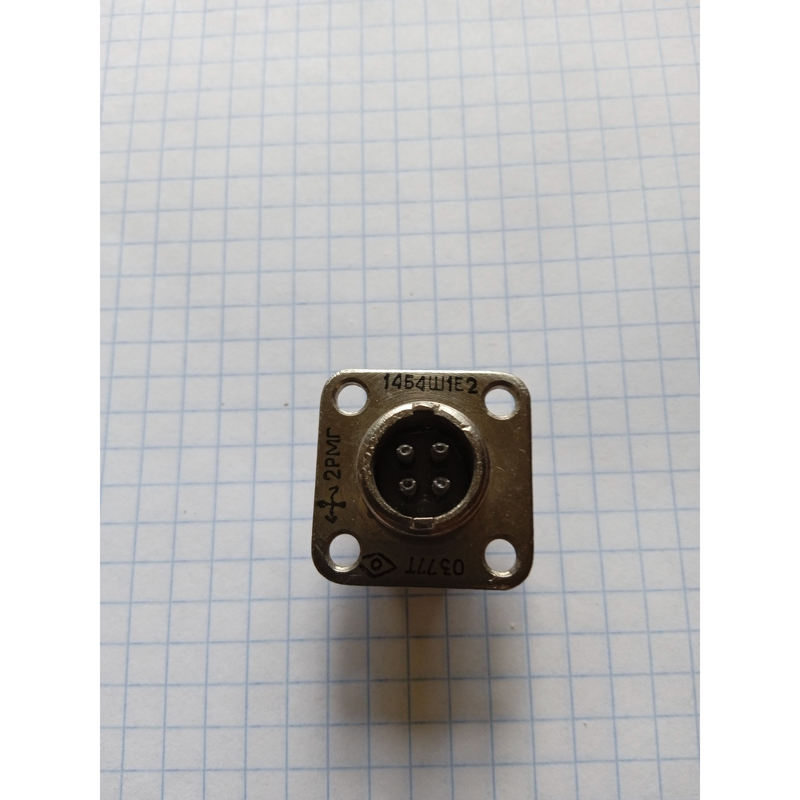

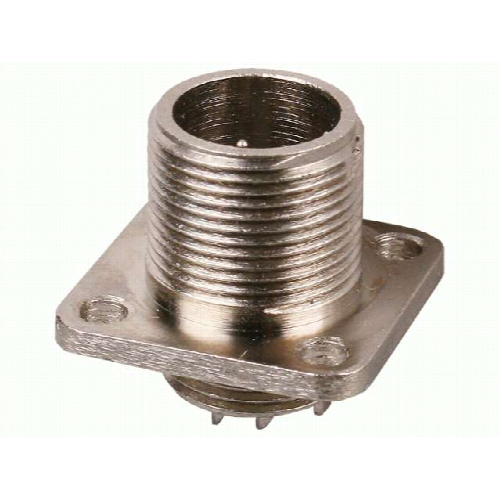

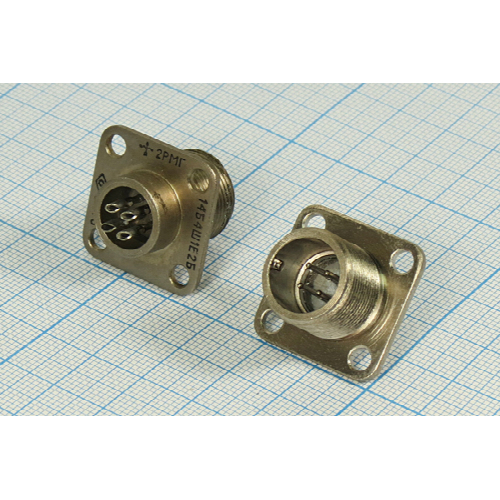

2РМГ14Б4Ш1Е2 — это герметичная низкочастотная цилиндрическая приборная вилка с резьбовой фиксацией, предназначенная для надежного соединения электрических цепей.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РМГ — тип соединителя (герметичный цилиндрический), 14 — условный размер корпуса (посадочный диаметр 14 мм), Б — блочный (приборный) корпус без патрубка, 4 — количество контактов (4 шт. диаметром 1 мм), Ш — шестигранный муфтовый штуцер, 1 — контактная часть цельнометаллическая, Е — электрическая прочность 560 В, 2 — теплостойкость до 200°C.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение 560 В (переменный или постоянный ток), частоту до 3 МГц и ток до 6 А на контакт (суммарно до 20 А). +1
Сопротивление контакта не превышает 0,015 Ом, изоляции — не менее 5000 МОм в нормальных условиях. +1
Климатическое исполнение УХЛ2.1 позволяет эксплуатацию от -60°C до +100...+200°C при влажности до 98%.

Надежность и условия эксплуатации

Вилка выдерживает синусоидальную вибрацию (1–5000 Гц, до 500 м/с²), механические удары до 5000 м/с² (одиночные) и 1000 м/с² (многократные), линейное ускорение до 2000 м/с². +1
Минимальная наработка — 1000 часов, количество сочленений-расчленений — до 500, срок сохраняемости — 25 лет; герметичность обеспечивает отсутствие утечки воздуха при давлении до 1,5 кгс/см². +1
Сочленяется с кабельными розетками 2РМТ, монтаж — пайкой, контакты извлекаемые.

Применение

Используется в авиации, судостроении и других отраслях для создания надежных герметичных соединений в цепях постоянного и переменного тока.
