Описание
Соединители 2РМГ18Б7Ш1Е2

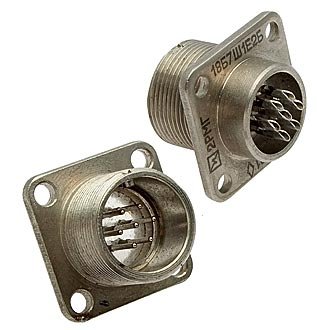

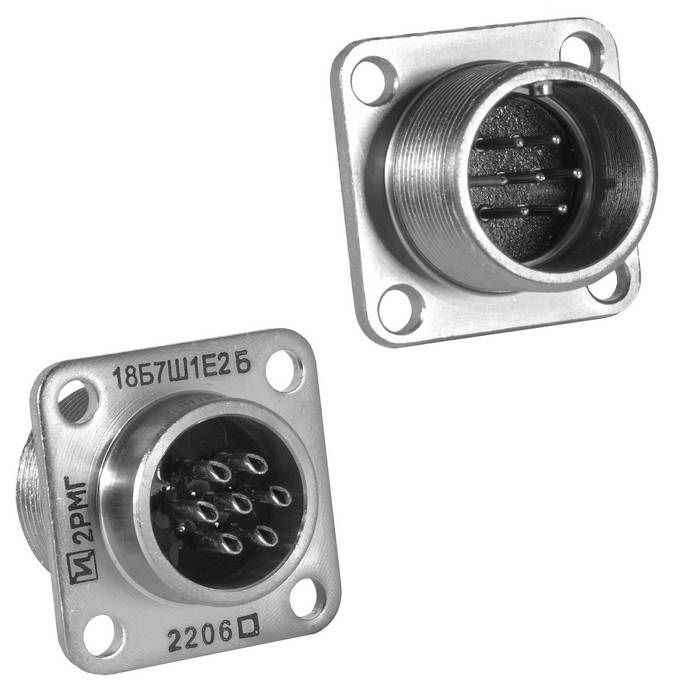

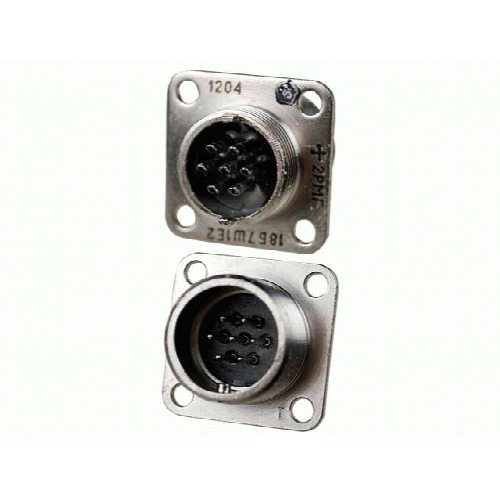

Соединитель 2РМГ18Б7Ш1Е2 представляет собой герметичную приборную вилку низкочастотного типа, используемую в электрических цепях постоянного и переменного тока. Он предназначен для работы в условиях, где требуется надежное соединение и разъединение электрических цепей в радиоэлектронной аппаратуре.
Основные характеристики
Количество контактов : 7
Рабочее напряжение : до 560 В
Максимальная токовая нагрузка : 5 А на контакт и до 30 А на весь соединитель
Температура эксплуатации : от -60°C до +200°C
Материал корпуса : алюминиевый сплав (АЛ-11)
Материал контактов : ковары с никелевым покрытием
Конструкция и особенности
Соединитель имеет прямой патрубок и резьбовую фиксацию, что обеспечивает надежное соединение. Он выполнен в блочном исполнении и может использоваться как с экранированными, так и с неэкранированными кабелями. Контакты имеют диаметр 1 мм, что позволяет обеспечить стабильное электрическое соединение.
Расшифровка обозначений
Обозначение 2РМГ18Б7Ш1Е2 можно расшифровать следующим образом:
2РМГ - тип соединителя
18 - условный размер корпуса (18 мм)
Б - вид корпуса (блочный)
7 - количество контактов
Ш - часть соединителя вилка
1 - обозначение диаметра контактов (1 мм)
Е - покрытие контактов (никель)
2 - теплостойкость (до 200°C)
Применение
Соединитель 2РМГ18Б7Ш1Е2 используется в различных областях, включая:
Разъем2РМГ18Б7Ш1Е2 представляет собой 7-ми контактную герметичную приборную вилку серии 2РМГ. Он предназначен для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Основные характеристики и особенности этого разъема следующие:
Основные характеристики
Тип соединителя : 2РМГ, цилиндрический герметичный низковольтный разъем.
Количество контактов : 7.
Рабочее напряжение : Не более 560 В.
Максимальная токовая нагрузка :
На одиночный контакт: Не более 5 А.
Общая на соединитель: До 30 А.
Диаметр контактов : 1 мм.
Сопротивление контактов : Не более 0,015 Ом.
Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.
Температура окружающей среды : От -60°С до +200°С.
Конструктивные особенности
Посадочный диаметр корпуса : 18 мм.
Тип корпуса : Блочный (приборный).
Вид соединителя : вилка (штырь).
Покрытие контактов : Никель.
Теплостойкость : До 200°С.
Отсутствие патрубка.
Прочие характеристики
Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с?.
Механический удар :
Одиночного действия: Ускорение 5000 м/с?.
Многократного действия: Ускорение 1000 м/с?.
Минимальная наработка : Не менее 1000 часов.
Количество сочленений-расчленений : До 500 раз.
Минимальный срок сохраняемости : 15 лет.
Этот разъем широко используется в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей.
