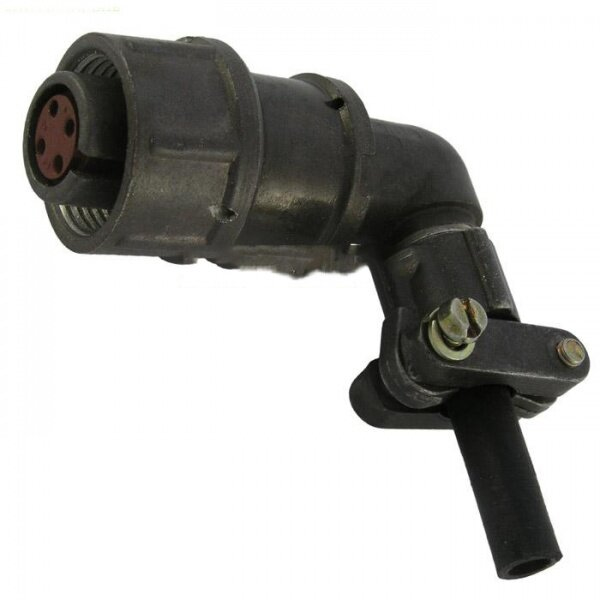

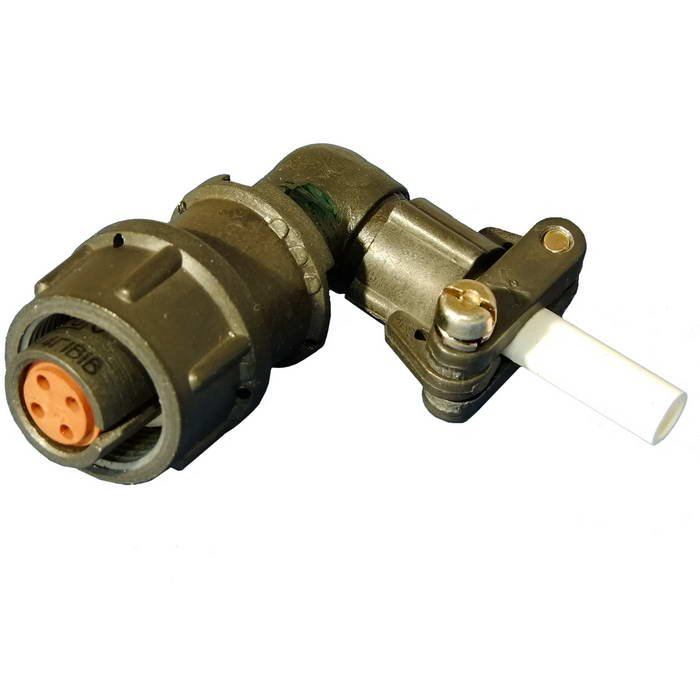

Разъём2РМ14КУН4Г1В Элекон — это стандартный цилиндрический электрический соединитель семейства 2РМ, предназначенный для коммутации цепей постоянного и переменного тока (частотой до 3 МГц) в радиоэлектронной аппаратуре.

• Используется для внутреннего и внешнего монтажа в всеклиматическом исполнении, в том числе в условиях пониженного и повышенного давления, повышенной влажности и вибраций.

• Применяется в промышленной и военной электронике, контрольно‑измерительных приборах, системах автоматики и других устройствах, где требуется надёжное негерметичное соединение с многократными сочленениями.

Согласно общей системе маркировки 2РМ‑разъёмов по ГЕ0.364.126 ТУ / АШДК.434410.062ТУ:

• 2РМ — цилиндрический разъём общего назначения.

• 14 — условный размер корпуса (диаметр контактной части).

• К — кабельный корпус.

• У — угловой патрубок (подход кабеля под углом).

• Н — тип кабеля (неэкранированный или с определённой конструкцией патрубка, в зависимости от конкретного ТУ).

• 4 — количество контактов.

• Г — розетка (в отличие от «Ш» — вилка).

• 1В — всеклиматическое исполнение с покрытием контактов серебром (В) и теплостойкостью до 100 °C.

• Количество контактов: 4.

• Рабочее напряжение: до примерно 560 В постоянного или переменного тока.

• Максимальный ток на один контакт: до 8 А, суммарный ток по всем контактам — до около 27 А.

• Сопротивление контакта: не более 0,005 Ом, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Корпус выполнен под кабельный монтаж с угловым патрубком, что удобно при размещении разъёма по периметру шкафа или блока.

• Сочленение происходит по резьбовой гайке, обеспечивая надёжное механическое соединение и многократную коммутацию (до порядка 500 сочленений‑расчленений).

• Разъём работает в широком диапазоне температур окружающей среды: примерно от −60 до +100 °C, выдерживает вибрации и ударные нагрузки, типичные для промышленного и военного оборудования.
