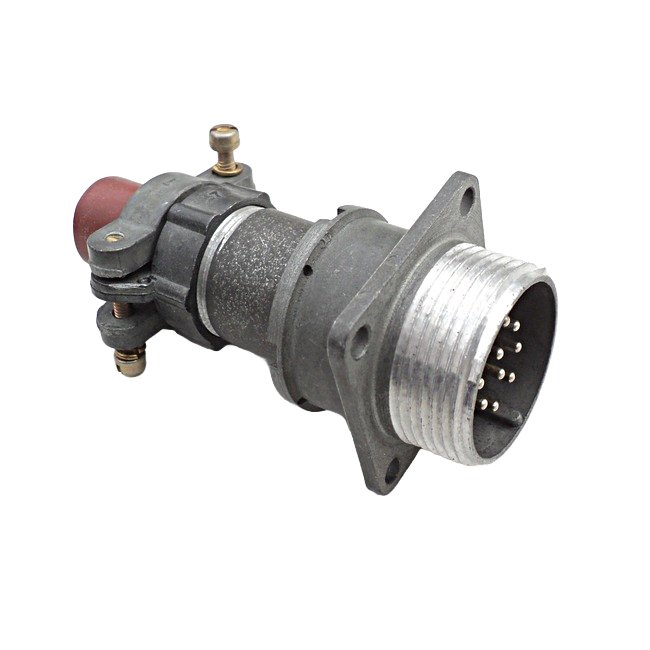

2РМДТ4БПН0Ш8А1В — это один из типономиналов цилиндрических низкочастотных разъёмов серии 2РМДТ, применяемых в радиоэлектронной аппаратуре общего и специального назначения.

Что это за разъём

• Серия 2РМДТ — цилиндрические низкочастотные соединители ручного сочленения для цепей постоянного и переменного тока частотой до нескольких мегагерц, с резьбовой фиксацией соединённого положения.

• Разъёмы серии, как правило, негерметичные , тропикоустойчивые, во всеклиматическом исполнении, рассчитаны на внутренний монтаж в блоках и стойках.

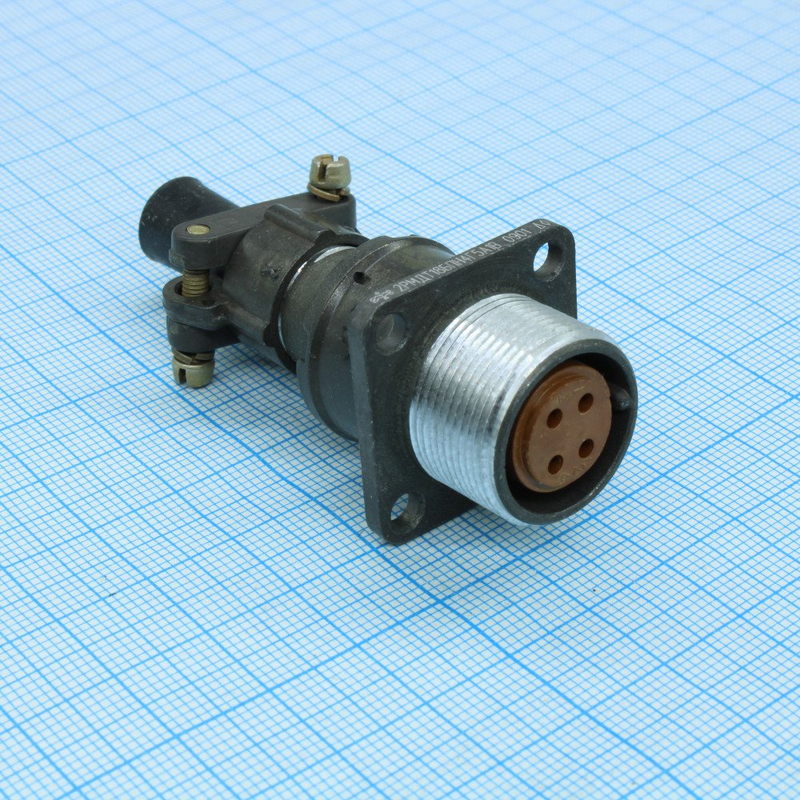

• Конструкция: две части — вилка и розетка, приборные (блочные) и кабельные варианты, с различными патрубками под экранированный или неэкранированный кабель.

Разбор обозначения 2РМДТ4БПН0Ш8А1В

По типовой логике кодировки 2РМДТ можно прочитать индекс так (часть позиций является стандартной для всей серии, часть — специфична для именно этого варианта):

• «2РМДТ» — серия разъёмов (2РМ, доработанный вариант, тропикоустойчивый).

• «4» — условный размер/габарит корпуса (малый корпус относительно серий 18, 22, 30, 33 и т.п.; точные размеры — по габаритному чертежу конкретного типономинала).

• «Б» — тип корпуса (часто обозначает блочное исполнение/типоисполнение корпуса).

• «ПН» — розетка приборная (блочная) с патрубком, как правило, под неэкранированный кабель.

• «0» — вариант патрубка или особенность компоновки (например, отсутствие кожуха/спец. вариантов; точное значение смотрится по ТУ на серию).

• «Ш8» — тип контактной вставки: штырьковые (или штырь/гнездо, в зависимости от системы обозначений) и число контактов «8».

• «А1» — исполнение по теплостойкости и модификации:

  • «1» в конце чаще всего — теплостойкость до +100 °С;

  • «А» — конкретная конструктивная модификация или вариант крепления/монтажа.

• «В» — климатическое исполнение «В» (всеклиматическое, обычно категория размещения 2.1).

Точное соответствие каждой буквы и цифры для вашего типономинала лучше подтвердить по ТУ на серию 2РМДТ или паспорт на конкретное изделие, так как у разных производителей (Элекон, др.) возможны небольшие отличия в деталях кодировки.

Общие электрические параметры серии 2РМДТ

Для большинства разъёмов 2РМДТ (ориентировочно, порядок величин):

• Рабочее напряжение: до 560–700 В в зависимости от числа и диаметра контактов.

• Максимальный рабочий ток на контакт: от 5–8 А для контактов малого диаметра до десятков ампер для крупных; у 8‑контактных вариантов обычно используют средние диаметры контактов.

• Максимальная рабочая частота: до 3 МГц.

• Сопротивление изоляции: не менее порядка 5000 МОм в нормальных условиях.

• Диапазон температур окружающей среды: примерно от −60 до +100 °С.

• Стойкость к вибрации: работа при синусоидальной вибрации в широком диапазоне частот (единицы–тысячи Гц) с ускорениями порядка до сотен м/с².

• Ресурс: около 500 циклов сочленения/расчленения и не менее 1000 ч наработки, срок сохраняемости порядка 10–15 лет.

Для точной увязки по току/напряжению и габаритам именно 2РМДТ4БПН0Ш8А1В вам понадобится таблица типономиналов из ТУ на серию 2РМДТ или паспорт конкретного производителя.
