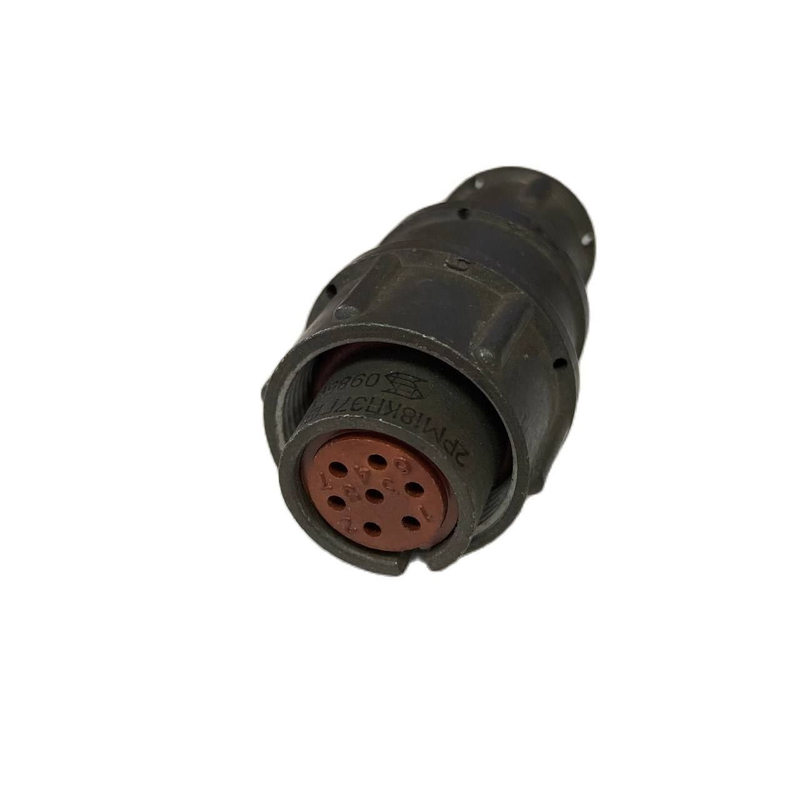

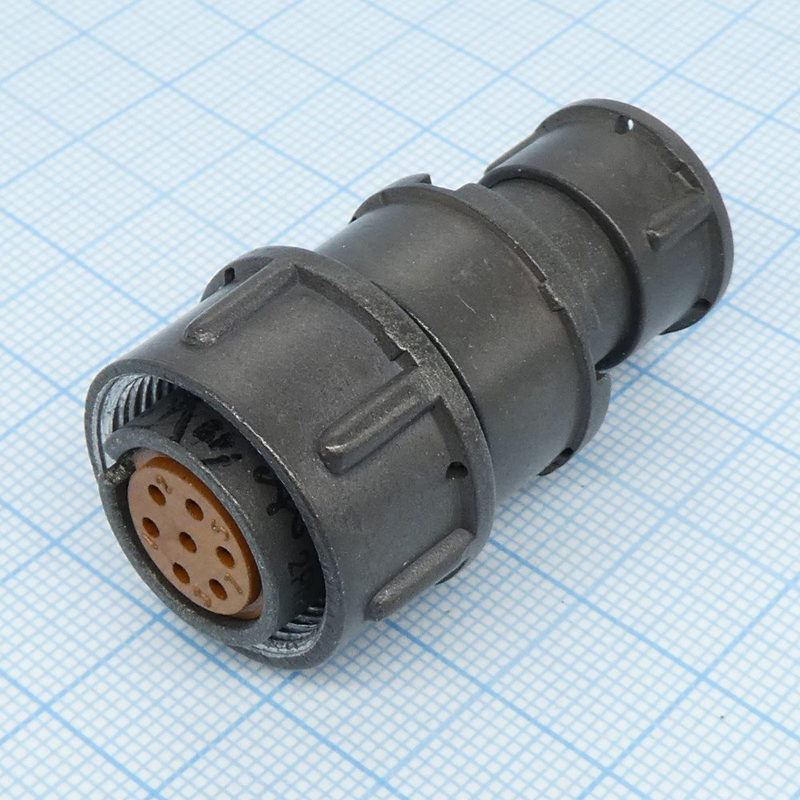

Разъем 2РМ18КПЭ7Г1В1 «Исеть» — это кабельная розетка цилиндрической серии 2РМ, предназначенная для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Она выпускается Каменско‑Уральским заводом «Исеть» по техусловиям ГЕ0.364.126ТУ и применяется в промышленной и радиоэлектронной аппаратуре.

• Условный размер корпуса — 18 (диаметр корпуса около 25 мм).

• Количество контактов — 7, диаметр контактов 1 мм, тип контактов — гнезда (розетка).

• Покрытие контактов — серебро, материал контактов латунные; изолятор выполнен из карболита.

• Корпус кабельный, прямой патрубок с гайкой для экранированного кабеля (патрубок П, гайка Э).

• Соединение — резьбовое, с одношпоночной поляризацией корпусов, разъем негерметичный, климатическое исполнение всеклиматическое УХЛ.

• Материал корпуса — алюминиевый сплав с оксидным покрытием (серый цвет), изолятор — карболит (коричневый).

• Максимальное рабочее напряжение — до 560–700 В, максимальный ток на один контакт — до 7 А (для 1‑мм контактов), общий ток разъема до 40 А.

• Сопротивление контактов не более 0,005 Ом, сопротивление изоляции не менее 5000 МОм, электрическая прочность изоляции порядка 1800–1850 В.

• Диапазон рабочих температур — от −60 до +100 °С, допустимая влажность до 98% при +25 °С, разъем рассчитан на линейные перегрузки и многократные удары/вибрации.

Этот разъем используется как соединительный элемент между кабелем и приборной частью (например, блочная вилка или приборная розетка серии 2РМ/2РМТ), обеспечивая надежный электрический контакт в условиях вибрации и перепадов температур. Конструкция удобна для запайки жил кабеля и монтажа экранирующей оплетки через гайку, что важно для ЭМ‑совместимости.
