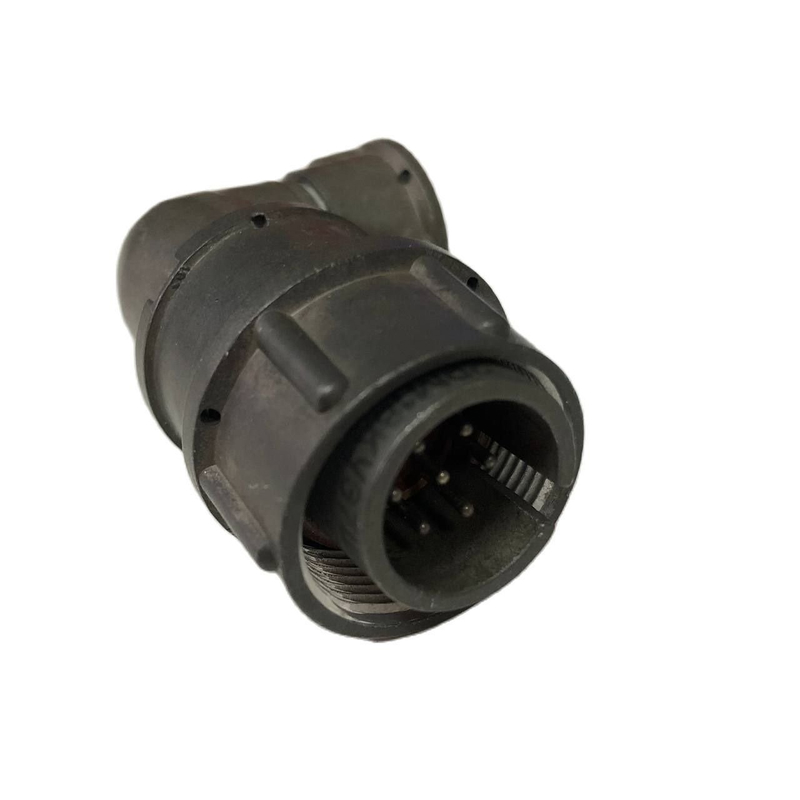

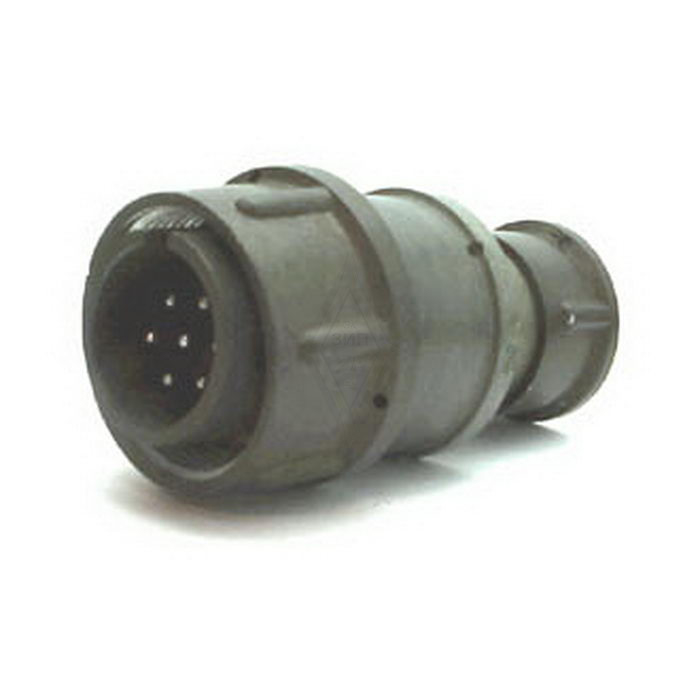

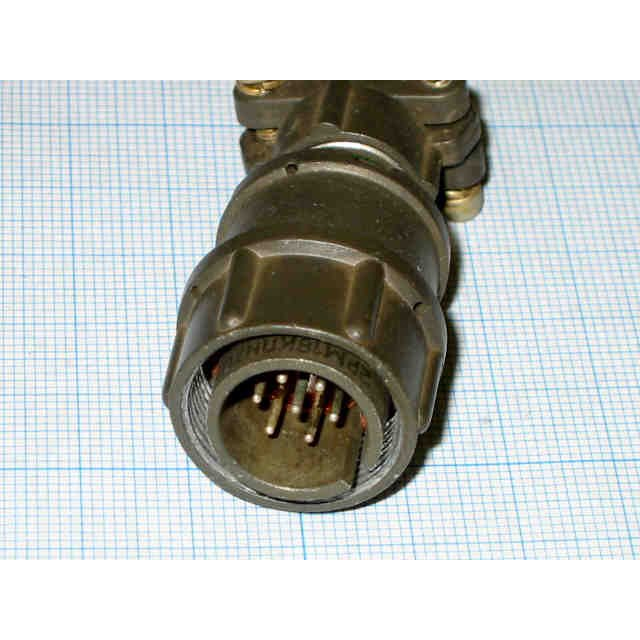

2РМ18КПЭ7Ш1В1 — это низкочастотный цилиндрический кабельный соединитель (вилка) российского стандарта, предназначенный для работы в электрических цепях постоянного и переменного тока. Он относится к серии 2РМ, используется в промышленной аппаратуре, КИП и АСУ, а также в ряде военных и специальных систем.

Расшифровка обозначения

• 2РМ — тип соединителя (низкочастотный цилиндрический).

• 18 — условный размер корпуса (диаметр посадочного места около 18 мм).

• К — корпус кабельного исполнения.

• П — прямой патрубок (вход для кабеля).

• Э — обеспечивает экранирование цепей (разъем экранированный).

• 7 — количество контактов.

• Ш — вилка (штыревой разъем).

• 1 — сочетание контактов диаметром 1,0 мм.

• В — серебряное покрытие контактов.

• 1 — рабочая температура до +100 °C.

Основные технические особенности

• Количество контактов — 7 штыревых, диаметром около 1,0 мм, рассчитанных на пайку проводников.

• Рабочее напряжение — до 560–700 В постоянного и переменного тока, в зависимости от конкретной редакции ТУ.

• Номинальный ток на один контакт — порядка нескольких ампер на каждый, а суммарный ток на весь соединитель заметно выше (в ряде аналогичных 2РМ‑разъёмов до 30–40 А).

Климатические и эксплуатационные условия

• Диапазон рабочих температур окружающей среды обычно от примерно −60 °C до +100 °C, что позволяет использовать разъём в достаточно жёстких условиях.

• Соединитель рассчитан на многократные сочленения и расчленения (несколько сотен циклов), а также на длительное хранение (до порядка 15 лет).

• В сочленённом состоянии обеспечивается защита контактов и мест подключения проводов от пыли и механических воздействий, при этом экранирование позволяет использовать разъём в цепях с повышенными требованиями к
