2РМ18КУН — это российский цилиндрический низкочастотный электрический разъём из серии 2РМ, рассчитанный на работу в цепях постоянного и переменного тока с частотой до 3 МГц.

Назначение и конструкция

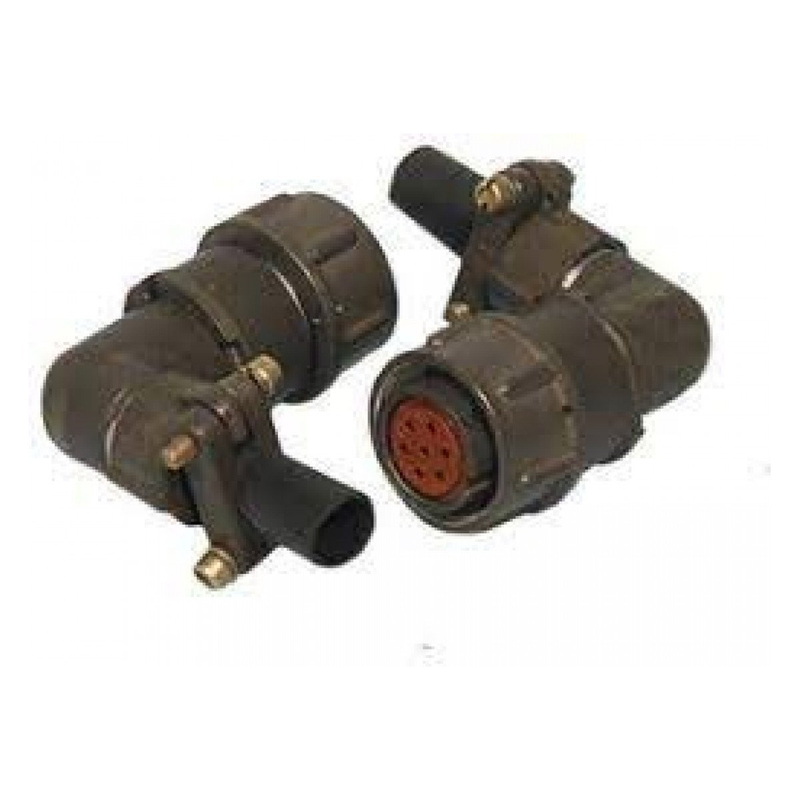

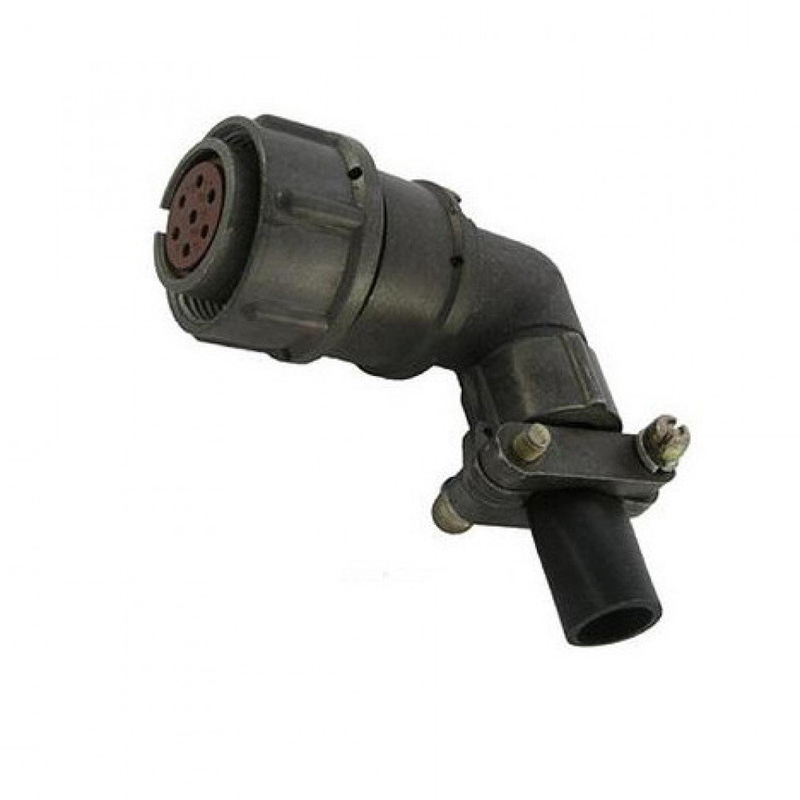

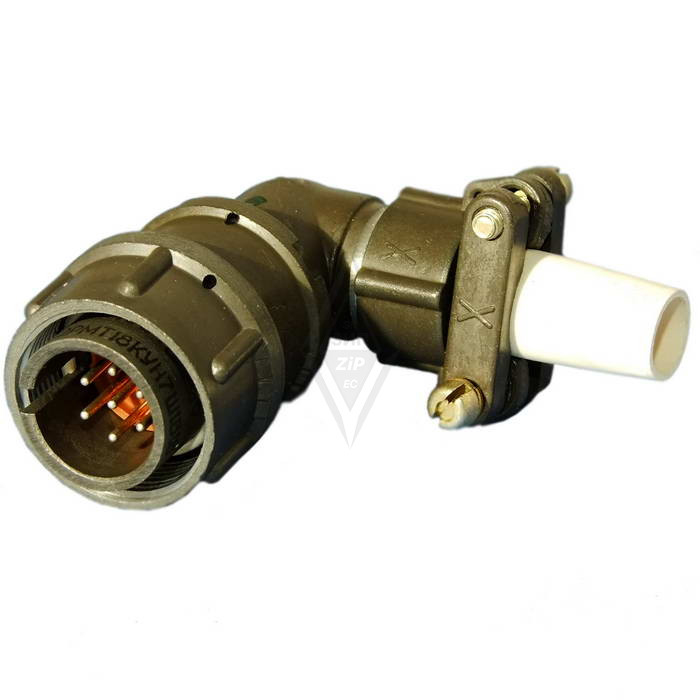

Разъёмы 2РМ18КУН используются для коммутации кабельных линий в аппаратуре радиоэлектроники, промышленного оборудования и других систем, где важны надёжный контакт и вибро‑ и ударостойкость. Они состоят из металлического корпуса, изолятора и контактных групп; разъём выполнен в кабельном исполнении с угловым или прямым патрубком, в зависимости от модификации (например, 2РМ18КУН7Г1В1 — угловой кабельный, 2РМ18КУН7Ш1В1 — прямой).

Ключевые параметры

Такие разъёмы обычно имеют посадочный диаметр корпуса 18 мм и 7 контактов диаметром 1 мм с покрытием серебром (или золотом/палладием в других вариантах). Допустимый ток — порядка 4–36 А на один контакт и до нескольких десятков ампер на весь соединитель, рабочее напряжение — до нескольких сотен вольт переменного и постоянного тока. Разъём относится к негерметичным типам и рассчитан на температурный диапазон примерно от −60 до +100 °C, часто с исполнением по ГОСТ 15150‑69 (УХЛ2.1). +3

Электрические и механические свойства

Сопротивление контактов 2РМ18КУН обычно не превышает нескольких мОм, сопротивление изоляции — порядка нескольких тысяч мегаом, а ёмкость между контактами — единицы пикофарад. Электрическая прочность изоляции обеспечивает выдерживание пробивного напряжения до 1,8–2,3 кВ в зависимости от номинала рабочего напряжения. Разъёмы рассчитаны на многократные сочленения‑расчленения (около 500 циклов) и устойчивы к синусоидальной вибрации, ударным нагрузкам, линейным ускорениям и перепадам давления.​
