2РМ24Б19Ш1В1

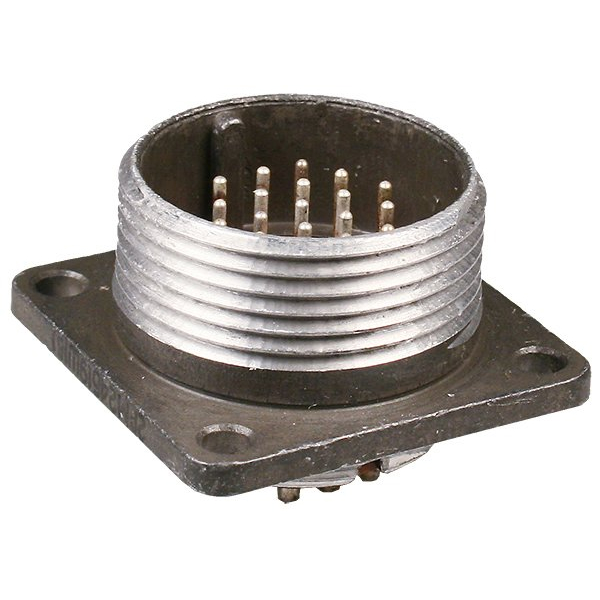

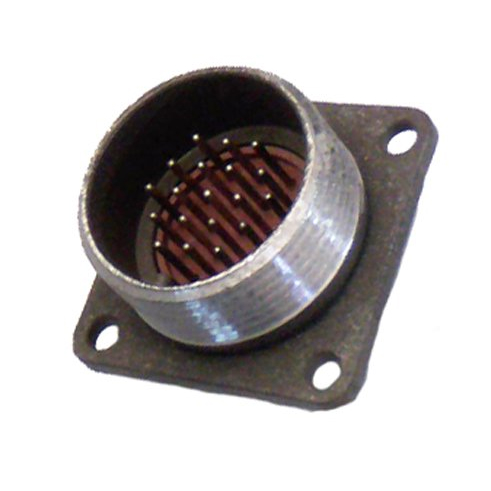

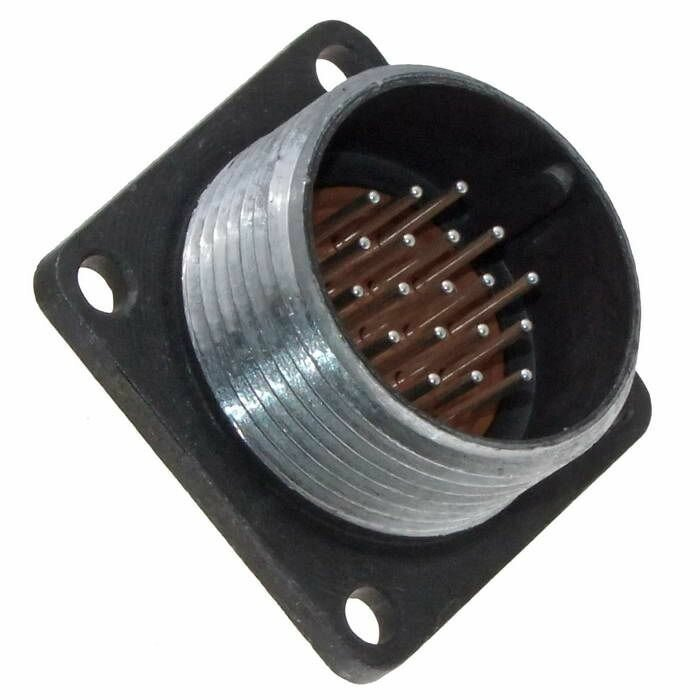

Разъём2РМ24Б19Ш1В1 — это низкочастотный цилиндрический электрический соединитель серии 2РМ, выполненный в видеблок‑вилки (приборной) на 19 контактов. Он предназначен для соединения электрических цепей постоянного и переменного тока (частотой до нескольких МГц) при внутреннем и наружном монтаже в различных радио‑ и электро‑устройствах.

Расшифровка обозначения

• 2РМ — тип соединителя (низкочастотный цилиндрический).

• 24 — условный размер корпуса (диаметр посадочного места около 24 мм).

• Б — блочный (приборный) корпус, предназначен для монтажа на плату или в корпус.

• 19 — количество контактов в разъёме.

• Ш — указывает, что этовилка.

• 1 — сочетание контактов (раскладка контактных положений).

Конструкция и назначение

Этонегерметичный соединитель с резьбовым сочленением, предназначен для работы в атмосфере помещений и на открытом воздухе (климатическое исполнение обычно УХЛ2.1 по ГОСТ 15150‑69). Имеетсеребряное покрытие контактов и выполнен в виде вилки без патрубка, что упрощает монтаж в корпусе или на плате.

Электрические характеристики

• Максимальное рабочее напряжение — до560 В постоянного и переменного тока.

• Максимальный ток на один контакт — до5 А , а суммарный ток на весь соединитель — до примерно80 А.

• Сопротивление контакта не превышает нескольких миллиом, сопротивление изоляции — не менее нескольких тысяч мегаом, ёмкость между контактами — не более нескольких пикофарад.

Рабочие условия и стойкость

Соединитель рассчитан на эксплуатацию при повышенной температуре до100 °C (индекс «1» в конце обозначения). Выдерживает механические удары и вибрации, типичные для промышленного оборудования, в том числе многократные удары с ускорением до сотен м/с² и линейное ускорение до порядка 2000 м/с².
