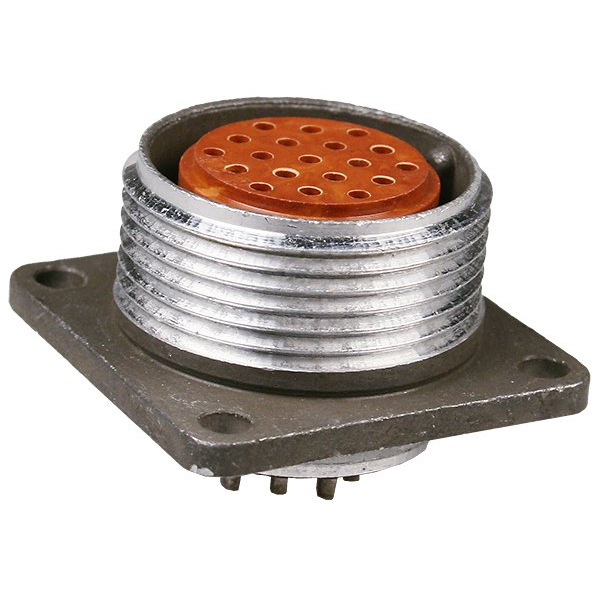

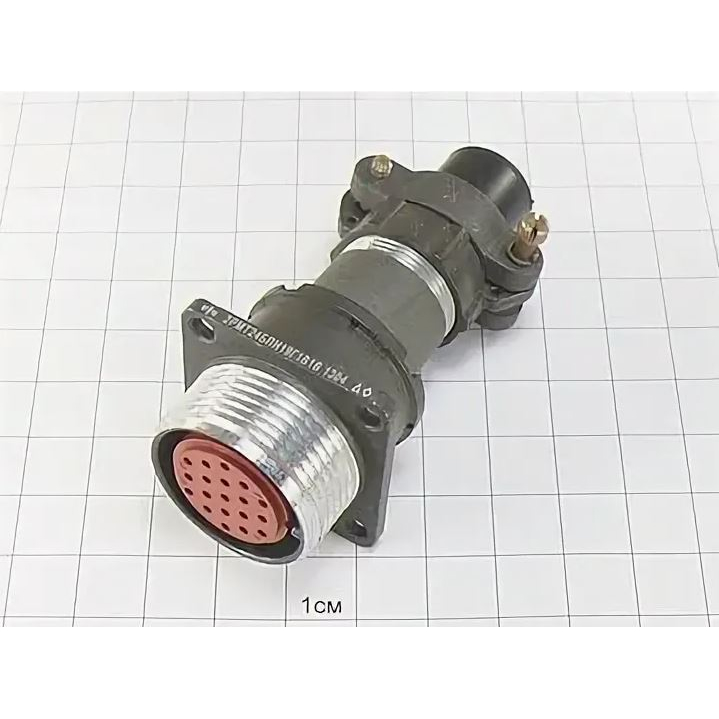

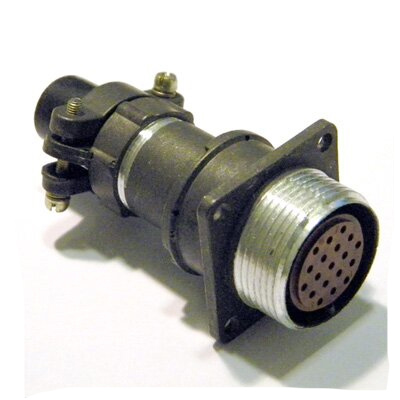

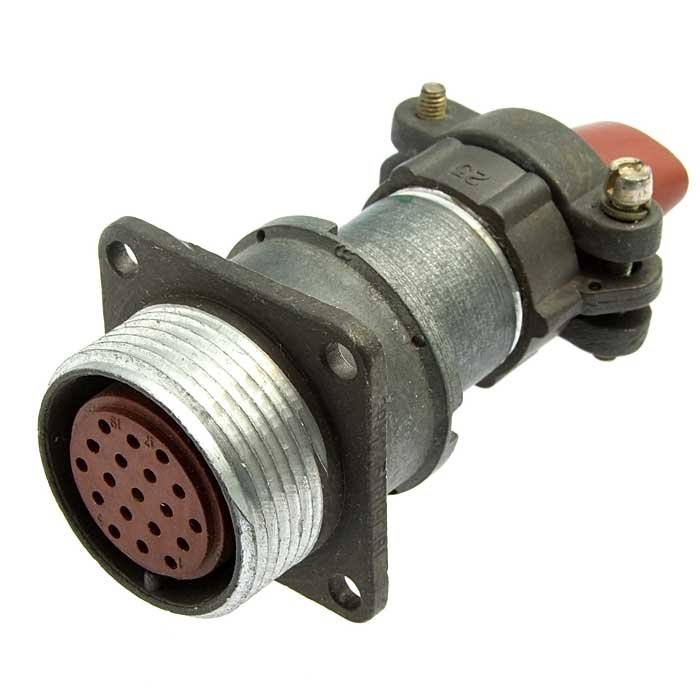

Разъём2РМ24БПН19Г1В1 «Сектор» — это низкочастотный цилиндрический электрический соединитель, относящийся к серии 2РМ, который используется для подключения кабелей в приборах и электронной аппаратуре общего и промышленного назначения. Ниже — основные технические и конструкторские особенности.

Эторозетка блочная с прямым патрубком и гайкой , предназначенная для работы в цепях постоянного и переменного тока частотой до3 МГц , при напряжении до нескольких сотен вольт. Соединитель применяется дляобъёмного монтажа и подключения неэкранированного кабеля к приборной части оборудования.

Расшифровка условного обозначения примерно такая:

• 2РМ — тип соединителя, низкочастотный цилиндрический;

• 24 — условный размер корпуса;

• БПН — корпусблочный (приборный) , спрямым патрубком игерметичной (или повышенной защиты) нажимной гайкой;

• 19Г1 —19 контактов в гнёздах, с конкретной схемой подключения;

• В1 — всеклиматическое или особое исполнение по условиям эксплуатации и теплостойкость до+100 °C.

• Количество контактов — 19.

• Максимальное рабочее напряжение постоянного тока — до примерно560 В.

• Максимальная токовая нагрузка примерно5 А на один контакт и около80 А суммарно на весь соединитель.

• Сопротивление контактов — не более5 мОм (0,005 Ом), что обеспечивает малые потери и стабильный контакт.

• Сопротивление изоляции в нормальных условиях — не менее5000 МОм , а ёмкость между соседними контактами — не более6 пФ.

• Соединение соединителя —резьбовое , содношпоночной поляризацией корпусов, то есть корпус поворачивается до фиксации по ключу–шпонке.

• Длина разъёма — порядка62,5 мм , масса — не более57 г.

• Температурный диапазон эксплуатации — от‑60 °C до +100 °C , при этом возможна смена температуры от+180 °C до ‑60 °C.

• Соединитель выдерживаетсинусоидальную вибрацию до5000 Гц с ускорением порядка490 м/с² , кратковременные удары до5000 м/с² и многократные удары до1000 м/с².

• Гамма‑процентный срок сохраняемости при высокой надёжности достигает15 лет , а минимальная наработка — не менее1000–5000 часов.

2РМ24БПН19Г1В1 относится кнегерметичным соединителям свсеклиматическим исполнением , то есть его используют во внутреннем монтаже аппаратуры, работающей в широком диапазоне температур и повышенной влажности. Благодаряпрямому патрубку и блочному корпусу он удобен для фиксации в панели или корпусе прибора, агайка для неэкранированного кабеля обеспечивает надёжное крепление провода.
