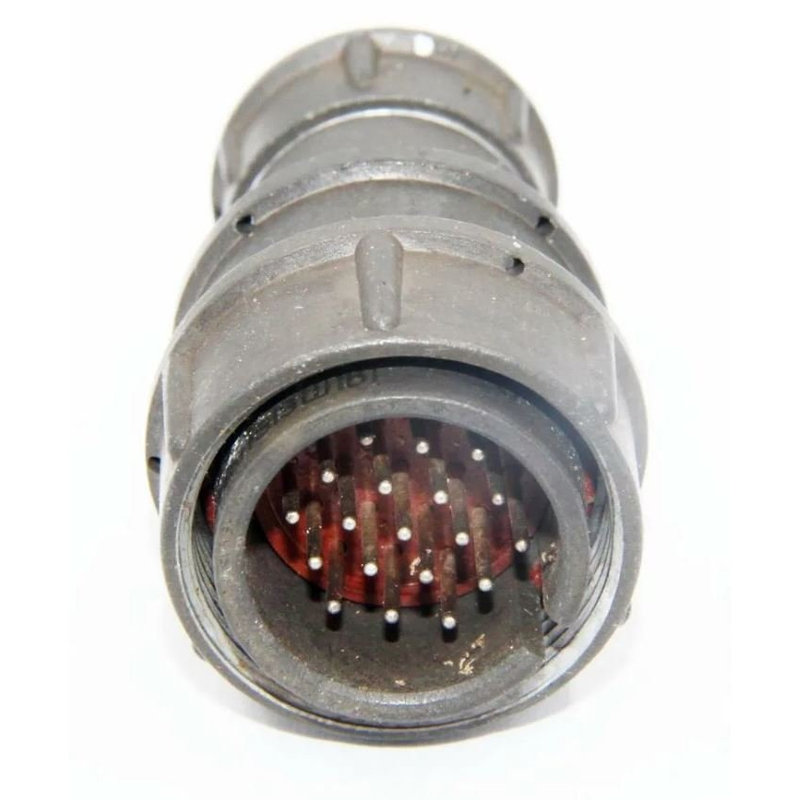

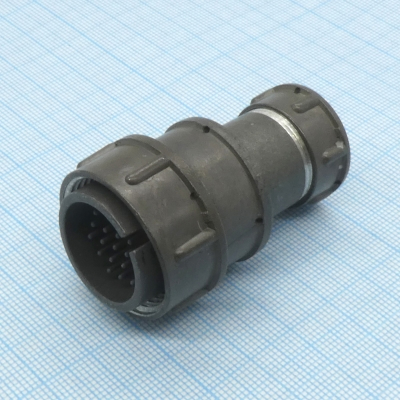

2РМ24КПЭ19Ш1В1 — это цилиндрический низкочастотный электрический разъём производства ОАО «Лтава» (Полтава), выполненный по техническим условиям ГЕ0.364.126ТУ. Он относится к серии 2РМ и предназначен для соединения кабельных линий в аппаратуре общего и специального назначения, в том числе в условиях повышенной вибрации и ударных нагрузок.

• Тип разъёма: вилка кабельная, низкочастотная, цилиндрическая, резьбовое сочленение.

• Количество контактов: 19, круглый штырь диаметром 1 мм, контакты извлекаемые.

• Материалы: корпус — алюминиевый сплав А‑22, изолятор — карболит, контактные пары — латунь ЛС59‑1 с серебряным покрытием.

• Монтаж: механический (объемный) корпус, электрический монтаж — пайка.

• Максимальное рабочее напряжение: до 560 В постоянного или переменного тока.

• Рабочий ток: до 5 А на один контакт, суммарный ток на разъём — до 80–100 А в зависимости от варианта исполнения.

• Сопротивление контакта: не более 5 мОм для контактов Ø 1 мм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Электрическая прочность изоляции: выдерживает испытания порядка 1850 В.

• Климатическое исполнение В2.1: рабочий диапазон температур примерно от −60 до +100 °C, относительная влажность до 98% при 25 °C.

• Теплостойкость категории 1 (до +100 °C).

• Устойчивость к вибрации: выдерживает синусоидальную вибрацию с ускорением до 50 g в диапазоне частот 1–5000 Гц.

• Ударные нагрузки: многократные удары до 100 g, однократные удары до 500 g при кратковременном действии.

• Ресурс: порядка 500–1000 операций сочленения–расчленения, минимальная наработка при максимальной температуре контакта 80 °C — порядка 175 000 часов.

• Габаритные размеры корпуса: диаметр около 32 мм, высота порядка 52–54 мм.

• Резьба накидной гайки: примерно M27×1,5 мм.

• Ориентация корпуса — одношпоночная, обеспечивает правильное направление при соединении.

• Корпус имеет серое покрытие (оксидирование), изолятор — тёмный (коричневый), что типично для изделий серии 2РМ производства «Лтава».
