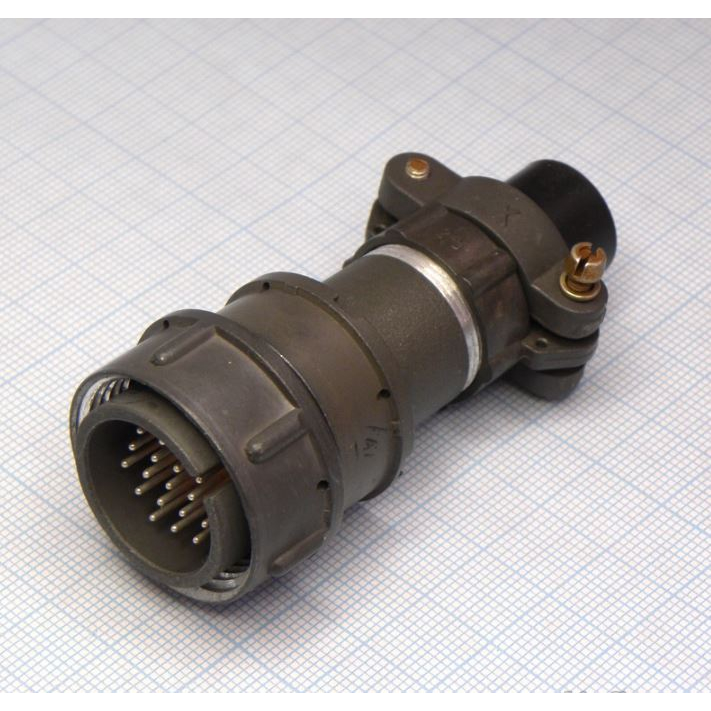

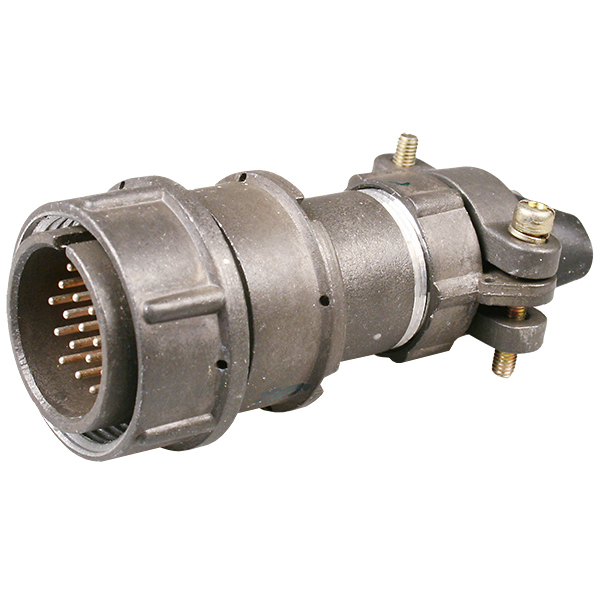

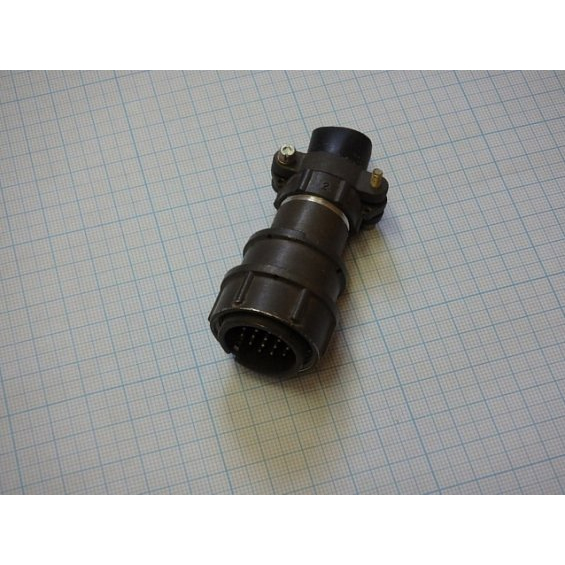

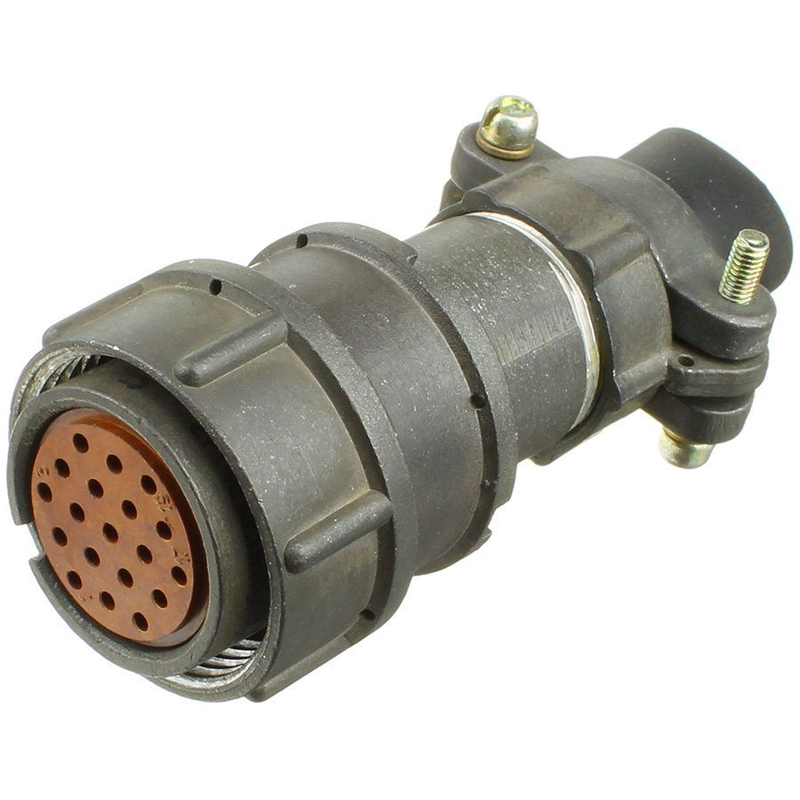

Соединитель 2РМ24КПН19Ш1В1 представляет собой цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией сочлененного положения. Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.

Соединители 2РМ состоят из двух частей: вилки и розетки. вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками. Сочленение соединителей – резьбовое, поляризация корпусов одношпоночная.

Структура условного обозначения 2РМ24КПН19Ш1В1 :

• 2РМ – тип соединителя.

• 24 – условный размер корпуса.

• К – вид корпуса: К – кабельный, Б – блочный (приборный).

• П – вид патрубка: П – прямой, У – угловой.

• Н – вид гайки патрубка: Э – для экранированного кабеля, Н – для неэкранированного кабеля.

• 19 – количество контактов.

• Ш – часть соединителя: Ш – вилка ; Г – розетка.

• 1 – обозначение сочетания контактов.

• В – покрытие контактов: А – золото, В – серебро.

• 1 – теплостойкость: 1 – 100°С; 2 – 200°С; Л – левая розетка (только для проходных вилок).

Основные технические характеристики соединителей 2РМ :

• Тип соединителя: негерметичный.

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.

• Состав соединителя: вилка, розетка.

• Вид корпуса: блочный, кабельный.

• Исполнение монтажной части: без патрубка, прямой, угловой.

• Вид сочленения: резьбовое.

• Покрытие контактов: золото, серебро.

• Способ монтажа: объемный, пайкой.

• Монтаж: внутренний.

Соединители 2РМ24КПН19Ш1В1 используются для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они предназначены для монтажа с экранированными или неэкранированными кабелями (проводами). Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69. Гарантийный срок хранения составляет 15 лет со дня изготовления.

Технические параметры соединителей 2РМ24КПН19Ш1В1 :

• Общее количество контактов: 19.

• Максимальный ток на одиночный контакт, А: 5...8 при диаметре контакта 1,0 мм, 7...15 при диаметре контакта 1,5 мм, 18 при диаметре контакта 2,0 мм, 32 при диаметре контакта 3,0 мм.

• Сопротивление контактов: не более 5,0 мОм при диаметре контакта 1,0 мм, не более 2,5 мОм при диаметре контакта 1,5 мм, не более 1,6 мОм при диаметре контакта 2,0 мм, не более 0,8 мОм при диаметре контакта 3,0 мм.

• Синусоидальная вибрация, ускорение: 490 м/с2.

• Механический удар одиночного действия с ускорением: 5000 м/с2.

• Механический удар многократного действия с ускорением: 1000 м/с2.

• Рабочая температура окружающей среды: от -60 до +100 °C.

• Минимальная наработка: 1000 часов.

• Максимальное количество сочленений-расчленений: 500.

• Срок сохраняемости: 15 лет.
