Описание
Соединители 2РМ24КУН19Ш1В1
Соединители 2РМ24КУН19Ш1В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Они состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Основные характеристики
Тип соединителя : 2РМ.
Корпус : Кабельный с угловым патрубком для неэкранированного кабеля.
Количество контактов : 19.
Диаметр контактов : 1 мм.
Покрытие контактов : Серебро.
Максимальная токовая нагрузка на контакт : 5 А, общая на соединитель — 80 А.
Максимальное рабочее напряжение : 560 В.
Сопротивление изоляции : Не менее 5000 МОм.
Теплостойкость : До 100°C.
Применение
Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего и наружного монтажа в умеренном и холодном климате.
Технические особенности
Сочленение : Резьбовое.
Поляризация корпусов : Одношпоночная.
Метод монтажа : Пайка или обжимка.
Минимальная наработка : 5000 часов.
Количество сочленений-расчленений : 500.

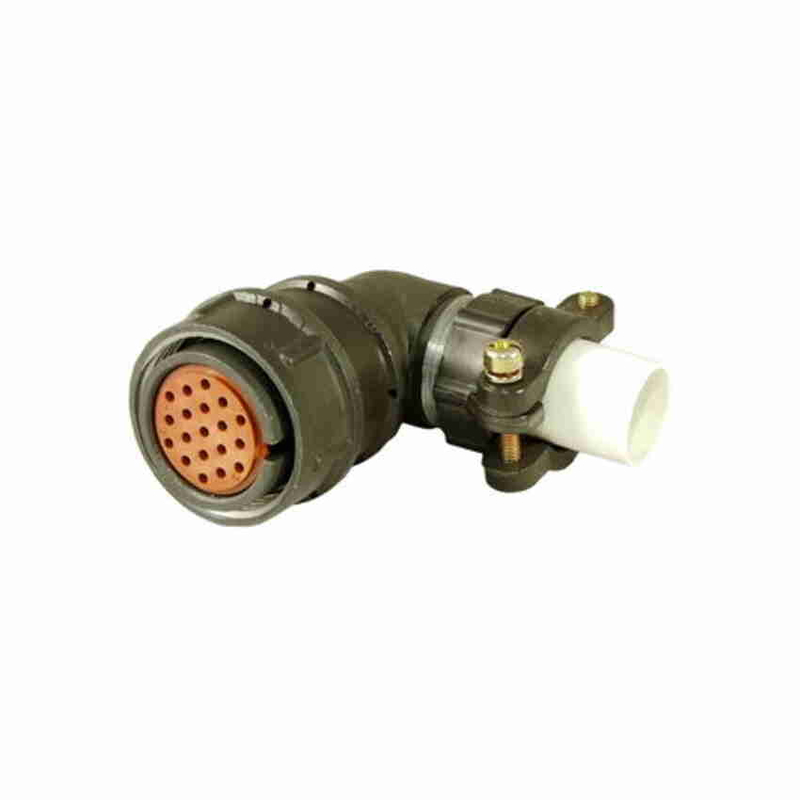

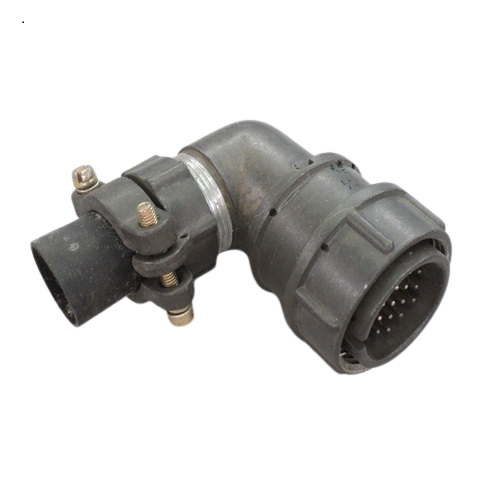

Разъем2РМ24КУН19Ш1В1 относится к серии 2РМ, которая включает в себя цилиндрические низкочастотные негерметичные соединители. Этот конкретный разъем является кабельной вилкой с угловым патрубком, предназначенной для работы с неэкранированными кабелями.
Основные характеристики:
Тип соединителя: 2РМ — цилиндрический низкочастотный негерметичный.
Посадочный диаметр корпуса: 24 мм.
Тип корпуса: Кабельный (К).
Вид патрубка: Угловой (У).
Вид гайки патрубка: Для неэкранированного кабеля (Н).
Количество контактов: 19.
Вид соединителя: вилка (Ш).
Диаметр контактов: 1 мм.
Вид покрытия контактов: Серебро (В).
Теплостойкость: +100°C.
Технические параметры:
Максимальное рабочее напряжение: до 560 В.
Максимальное испытательное напряжение: до 1850 В.
Токовая нагрузка: до 5 А на контакт, общая до 80 А.
Сопротивление контактов: не более 5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Количество сочленений/расчленений: до 500.
Минимальная наработка: 5000 часов.
Срок сохраняемости: минимум 15 лет.
Температурный диапазон работы: от -60°C до +100°C.
Применение:
Разъемы серии 2РМ, включая 2РМ24КУН19Ш1В1, используются в радиоэлектронной аппаратуре специального и общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.
Монтаж и соединение:
Метод монтажа: Пайка или обжимка.
Сочленение: Резьбовое.
Поляризация корпусов: Одношпоночная.
Эти разъемы обеспечивают надежное и долговечное соединение в различных электрических цепях, включая постоянный и переменный ток с частотой до 3 МГц.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
