Описание

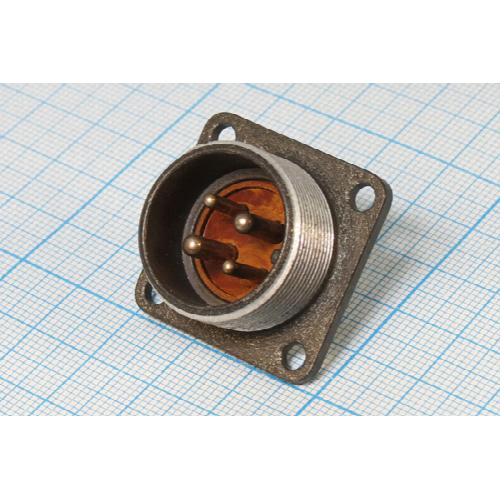

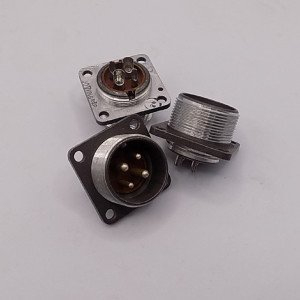

2РМТ22Б4Ш3В1В — это приборная вилка цилиндрического низкочастотного негерметичного разъема серии 2РМТ. Модель выпускалась в период 2015–2026 годов, как указано в запросе, и предназначена для электрических цепей в технике.
Применение
Используется во внутренних электрических соединениях аппаратуры для надежного подключения в приборах с резьбовым соединением. Подходит для монтажа с экранированными или неэкранированными кабелями в условиях переменного и постоянного тока до 3 МГц.
Разъем находит широкое применение в радиоэлектронной аппаратуре, системах автоматизации и управления, измерительных приборах, промышленной электронике и оборудовании связи. Благодаря своей надежности, устойчивости к механическим воздействиям и вибрациям, он является предпочтительным выбором для устройств, работающих в умеренных промышленных условиях, а также в лабораторной и специальной технике.
Основные особенности
Посадочный диаметр корпуса — 22 мм, 4 контакта (2 шт. диаметром 2 мм, 2 шт. — 3 мм).
Корпус из алюминиевого сплава АЛ-22, изоляторы из прессматериала АГ-4, контакты — латунь ЛС59-1 с серебряным покрытием.

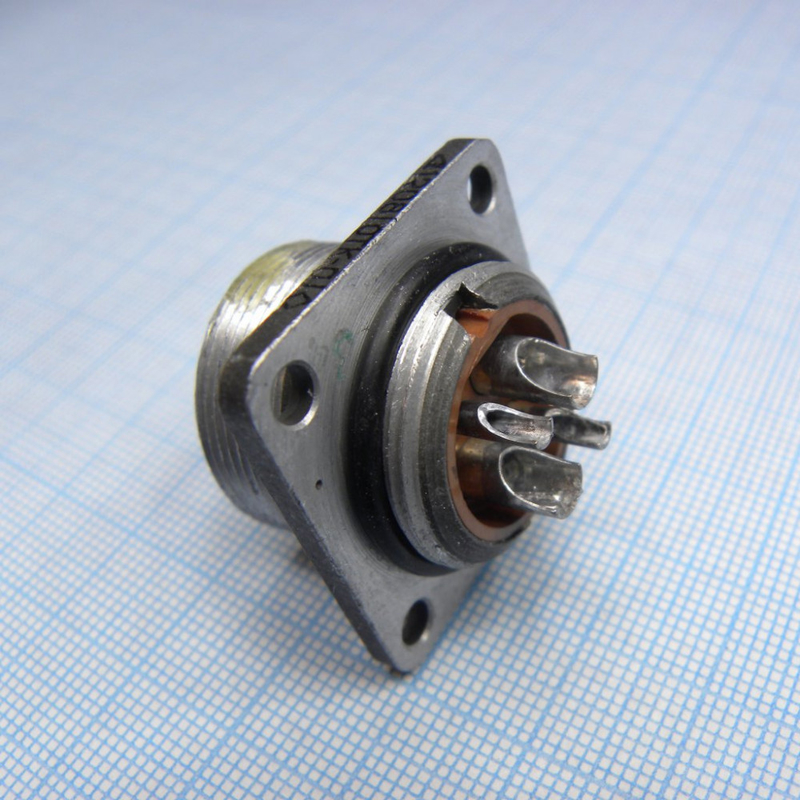

Монтаж — навесной (объемный), без патрубка. Контакты предназначены для пайки, обеспечивая прочное и надежное электрическое соединение проводов.
Электрические характеристики
- Номинальное напряжение: До 560 В переменного тока (амплитудное значение) и до 750 В постоянного тока.
- Номинальный ток на контакт: До 20 А для контактов диаметром 2 мм и до 35 А для контактов диаметром 3 мм.
- Сопротивление изоляции: Не менее 5000 МОм в нормальных климатических условиях.
- Электрическая прочность изоляции: Не менее 2000 Вэфф (среднеквадратичное значение) между контактами и корпусом.
- Сопротивление контактов: Не более 2,5 мОм для контактов диаметром 2 мм и не более 1,5 мОм для контактов диаметром 3 мм.
Механические и эксплуатационные характеристики
- Количество циклов сочленения-расчленения: Не менее 500.
- Диапазон рабочих температур: От -60°C до +100°C.
- Виброустойчивость: Выдерживает синусоидальные вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 200 м/с² (20g).
- Ударопрочность: Выдерживает многократные удары с ускорением до 150 м/с² (15g) и одиночные удары с ускорением до 5000 м/s² (500g).
- Степень защиты: Соответствует IP40, что обеспечивает защиту от проникновения твердых частиц диаметром более 1 мм.
- Тип сочленения: Резьбовое, обеспечивающее надежную фиксацию и устойчивость к разъединению под воздействием вибрации.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
