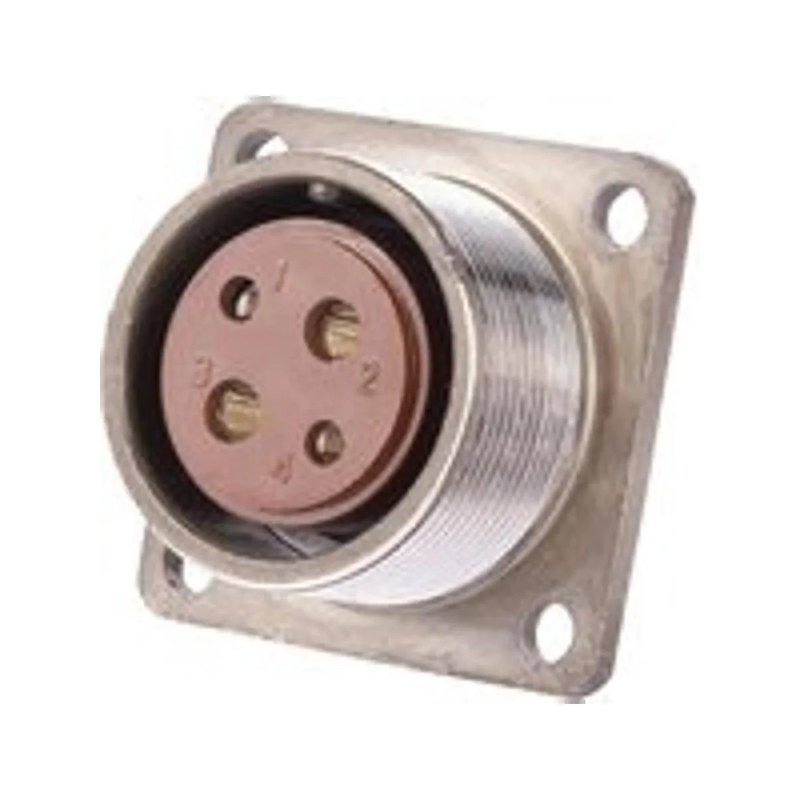

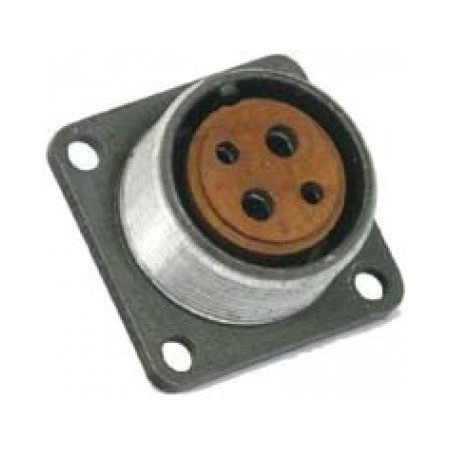

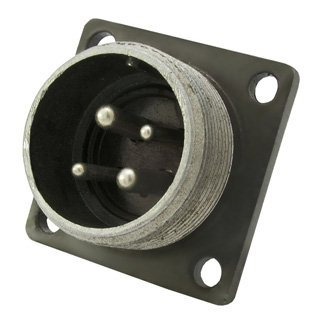

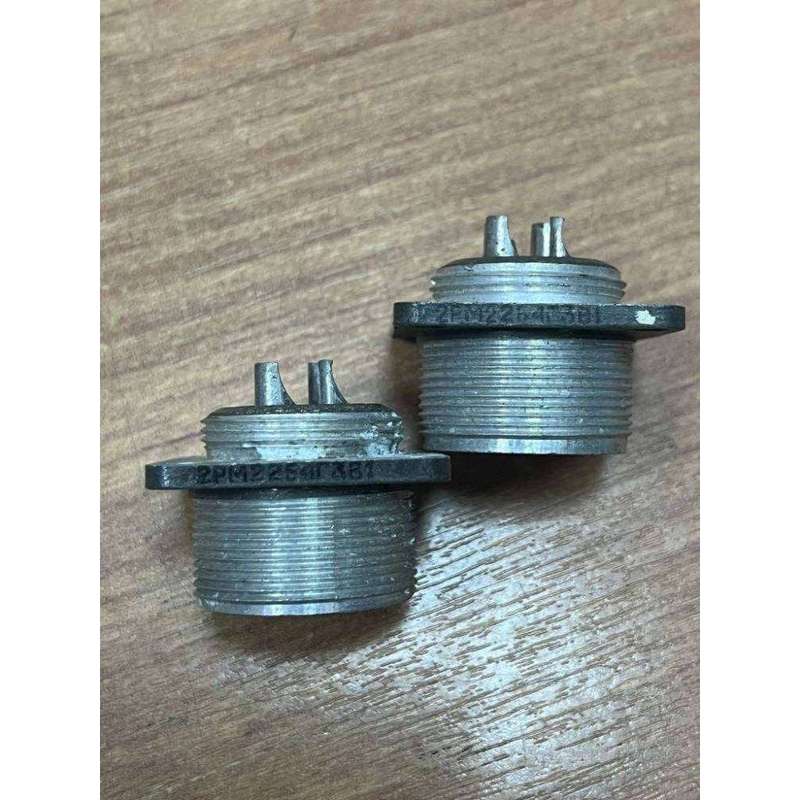

Соединитель2РМ22Б4Г3В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для работы в радиоэлектронной и радиотехнической аппаратуре. Он используется в качестве соединителя общего назначения для электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Технические характеристики

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 22.

• Вид корпуса : Блочный.

• Количество контактов : 4.

• Часть соединителя : розетка.

• Сочетание контактов : Контакты диаметром 2 мм и 3 мм.

• Покрытие контактов : Серебро.

• Вид контакта : Цилиндрический.

• Метод монтажа : Обжимка.

Электрические характеристики

• Максимальное рабочее напряжение : 560 В.

• Максимальная токовая нагрузка на контакт :

  • Для контактов диаметром 2 мм: 18 А.

  • Для контактов диаметром 3 мм: 32 А.

  • Суммарная нагрузка на соединитель: до 80 А.

• Сопротивление контактов : Не более 1,6 мОм для контактов диаметром 2 мм и 0,8 мОм для контактов диаметром 3 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические характеристики

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Усилие расчленения : Не более 74,6 Н (7,5 кгс).

• Габаритные размеры : 30?30?27 мм.

• Масса : Не более 22 г.

Условия эксплуатации

• Рабочая температура : От -60°C до +100°C.

• Смена температур : От -60°C до +150°C.

• Атмосферное пониженное давление : 133,32·10^-12 Па (10^-12 мм рт. ст.).

• Повышенная относительная влажность : До 98% при температуре +25°C.

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц с ускорением до 490 м/с?.

• Механический удар :

  • Одиночный: до 5000 м/с?.

  • Многократный: до 1000 м/с?.

Надежность и срок службы

• Минимальная наработка : 1000 часов.

• Минимальный срок сохраняемости : 15 лет.

• Число сочленений-расчленений : До 500 раз.
