2РМ22БПЭ19Ш1В1

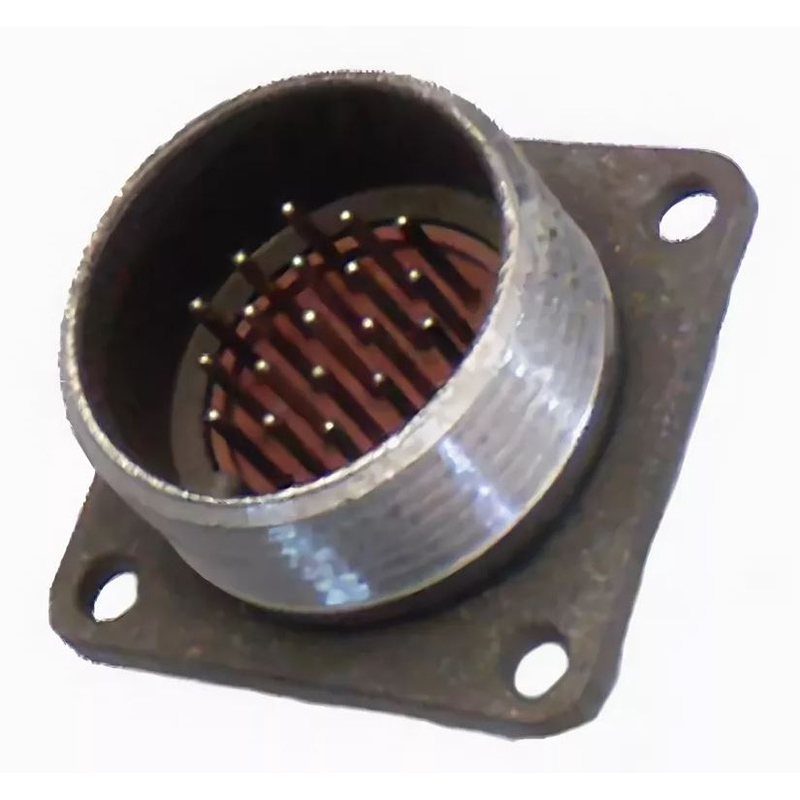

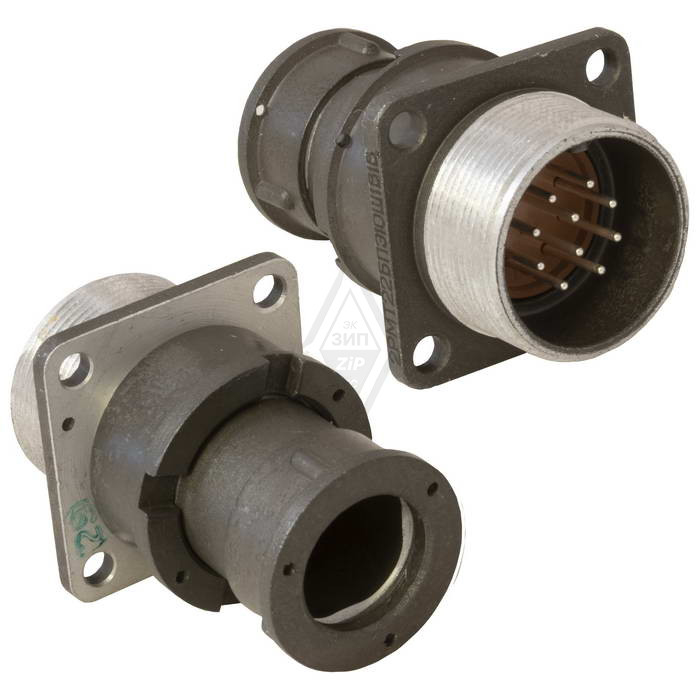

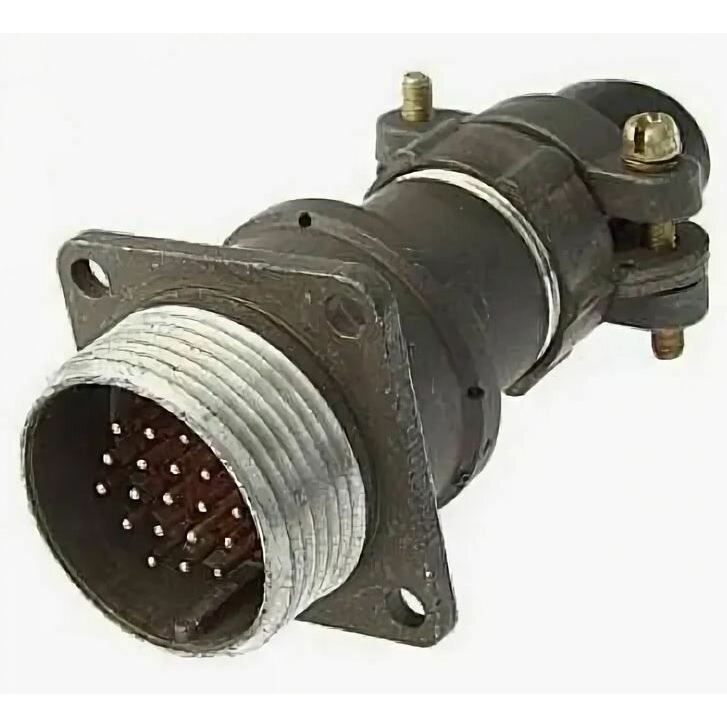

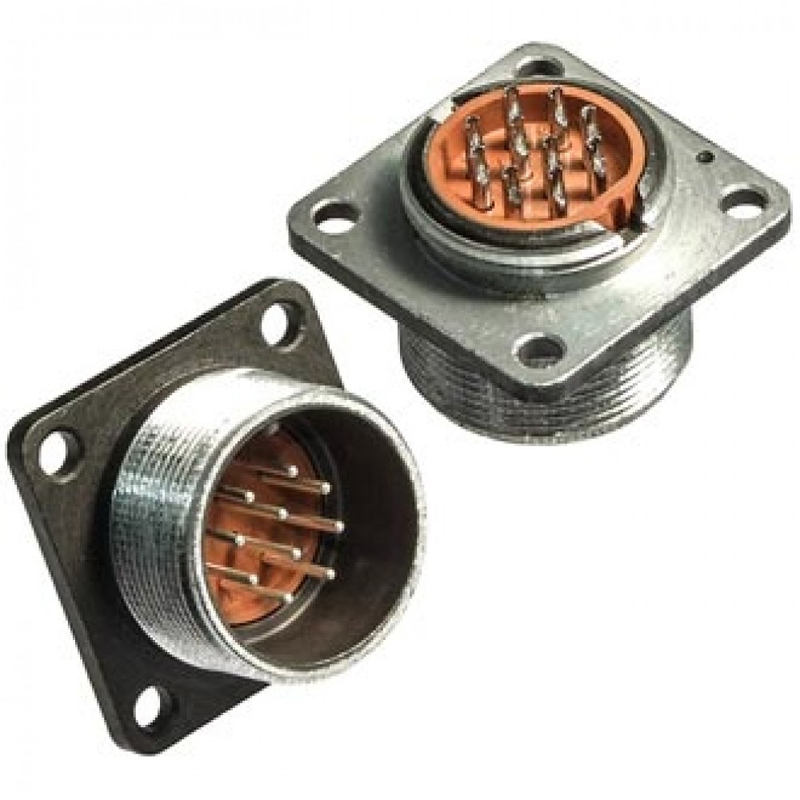

2РМ22БПЭ19Ш1В1 — это цилиндрический низкочастотный блочный соединитель серии 2РМ, предназначенный для работы в цепях постоянного и переменного тока, обычно до 3 МГц. По конструкции это вилка с резьбовым сочленением, прямым патрубком и серебряным покрытием контактов; обозначение «19Ш1В1» указывает на 19 контактов и исполнение контактов/теплостойкость по маркировке серии.

Что означает маркировка

• 2РМ — серия соединителей.

• 22 — условный размер корпуса.

• Б — блочный корпус.

• П — прямой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 19 — число контактов.

• Ш — вилка.

• 1В1 — сочетание контактов, покрытие и теплостойкость по принятому обозначению серии.

Основные характеристики

• Рабочее напряжение: до 560 В.

• Токовая нагрузка: до 7 А на одиночный контакт, до 58 А на соединитель.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1850 В.

• Ресурс: до 500 сочленений-расчленений.

• Минимальная наработка: 5000 ч.

• Срок сохраняемости: 15 лет.

• Диапазон рабочих температур: от -60 до +100 °C.

Конструкция и применение

Соединитель рассчитан на монтаж в аппаратуре и на панель, с резьбовой фиксацией и ориентацией корпуса по шпоночному пазу. Его применяют там, где нужен компактный круглый разъём с надёжным механическим сочленением и стабильными электрическими параметрами в промышленной и приборной технике.

Важная оговорка

По найденным источникам для этого артикула встречается путаница в обозначениях и взаимозаменяемых записях: иногда рядом приводятся близкие варианты из той же серии, а часть карточек указывает фактическую маркировку как 2РМ22БПН10Ш1В1 при описании родственного исполнения. Поэтому при подборе лучше сверять не только индекс, но и число контактов, тип патрубка, вариант корпуса и исполнение контактов.
