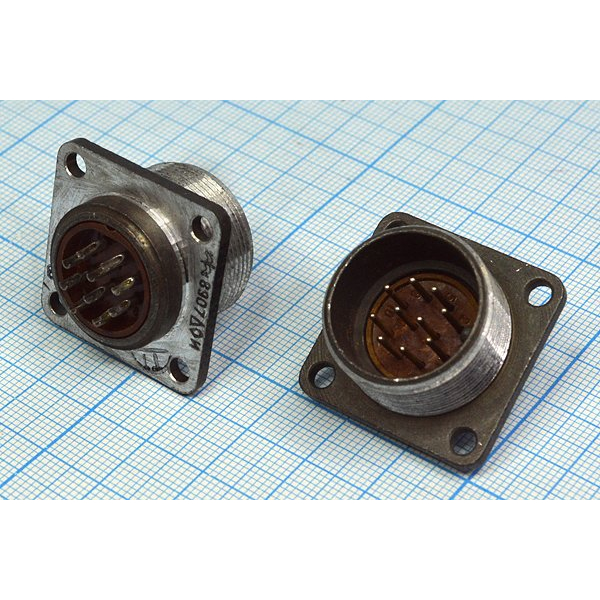

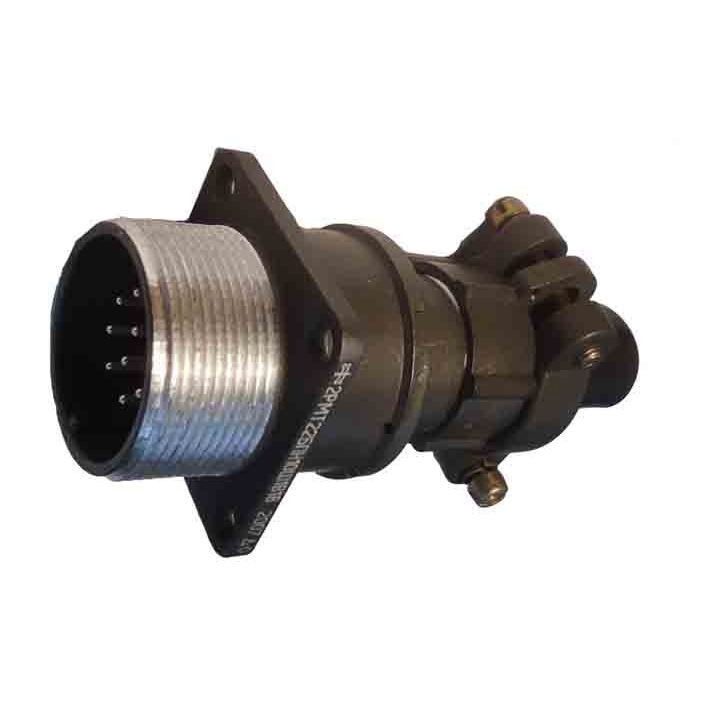

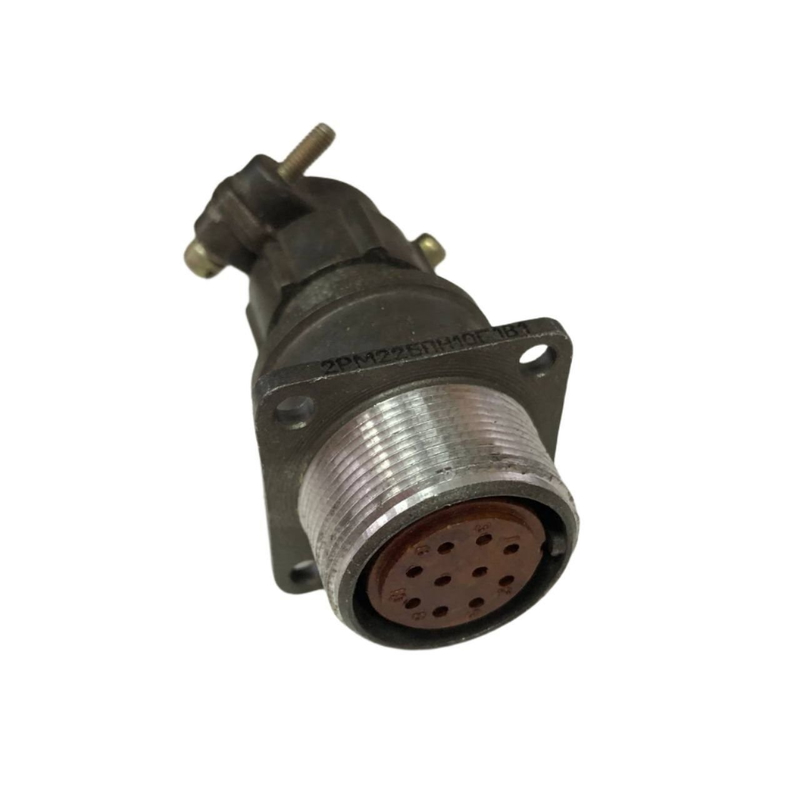

2РМ22БПН10Ш1А1 — это низкочастотный цилиндрический электрический разъём типа «вилка блочная» из серии 2РМ, рассчитанный на использование во внутреннем монтаже электро‑ и радиооборудования.

• 2РМ— серия цилиндрических низкочастотных разъёмов.

• 22— условный размер корпуса.

• Б— приборный корпус, предназначен для монтажа на панель.

• П— прямой патрубок.

• Н— накидная гайка для неэкранированного кабеля.

• 10— 10 контактов диаметром 1 мм.

• Ш1— сочетание контактов «10 штырей Ø 1 мм».

• А— золочёные контакты.

• 1— теплостойкость до +100 °С.

Разъём выполнен как блочная вилка с корпусом из алюминиевого сплава А‑22, изолятор — карболит (пресс‑материал). Контакты круглые, штыревые, из латуни с золотым покрытием, размером Ø 1 мм, количество контактов — 10. Монтаж электрический — пайка, механический монтаж — на панель через два отверстия с шагом 23 мм. Разъём не герметичный, с ориентацией по пазу и одношпоночной поляризацией корпуса.

• Рабочее напряжение — до 560 В; электрическая прочность изоляции — не менее 1850 В.

• Рабочий ток на один контакт Ø 1 мм — до 7 А, суммарный ток на разъём — до 58 А.

• Сопротивление контактов — не более 5 мОм для контактов Ø 1 мм, сопротивление изоляции — не менее 5000 МОм.

• Рабочий диапазон температур — от −60 до +100 °C, климатическое исполнение УХЛ 2.1.

• Относительная влажность до 98% при +25 °C, атмосферное давление от сверхнизкого до 50,6·10⁴ Па.

Разъём рассчитан на вибрацию, удары и линейные ускорения: амплитуда ускорения до 50 g, пиковые ударные ускорения до 100 g (многократные) и 500 g (однократные). Количество допустимых сочленений‑расчленений — до 500, минимальная наработка при максимальной температуре контакта 80 °C — порядка 175 000 часов.

Этот разъём используется для соединения низкочастотных цепей постоянного и переменного тока частотой до порядка 2–3 МГц в радио‑ и электронной аппаратуре, в том числе во встроенных модулях и панелях. Благодаря малогабаритности и высокой надёжности он применяется в промышленном и специальном оборудовании, где важны стабильность контакта, температурный диапазон и виброустойчивость.
