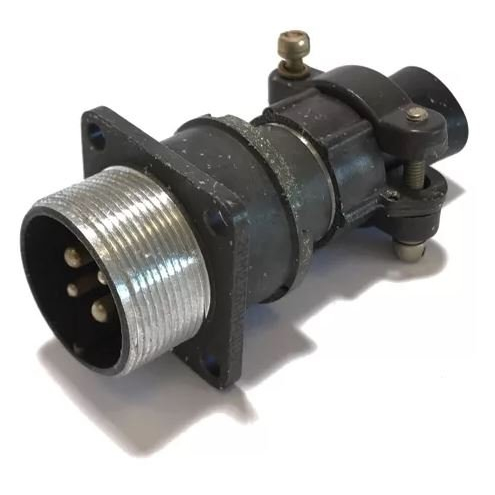

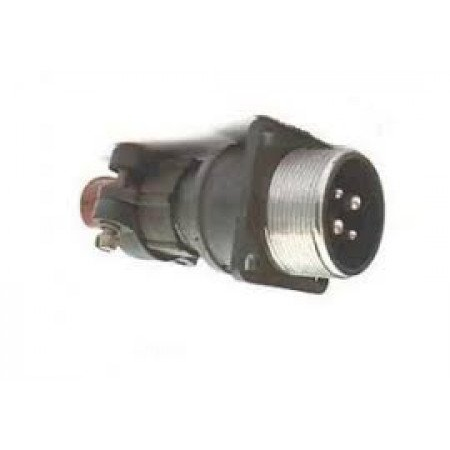

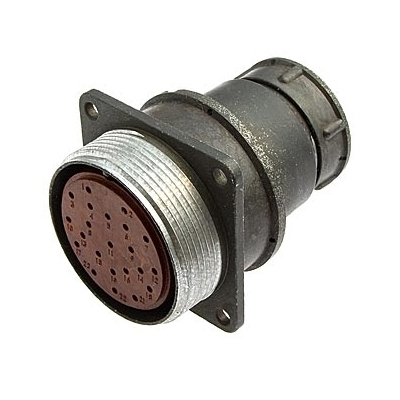

Разъем 2РМ22БПН4Ш3А1 — это низкочастотный цилиндрический соединитель серии 2РМ, выполненный в виде блочной (приборной) вилки без патрубка, негерметичный, предназначен для монтажа в приборах и блоках.

Расшифровка обозначения

По ГОСТ‑расшифровке:

• 2РМ — тип цилиндрического низкочастотного соединителя,

• 22 — условный размер корпуса (посадочный диаметр около 22 мм),

• Б — вид корпуса «блочный» (приборный),

• ПН — исполнение монтажной части «плоский наконечник» (под винтовой зажим или аналогичное соединение),

• 4 — количество контактов в разъеме,

• Ш3 — тип схемы контактов (4 контакта, обычно два диаметром 2 мм и два 3 мм),

• А1 — внутренний монтаж, объемный, без патрубка.

Электрические параметры

• Рабочее напряжение — не более 560 В постоянного или переменного тока (частота до нескольких МГц, в зависимости от конкретного исполнения).

• Токовая нагрузка на контакт:

  • для контактного диаметра 2 мм — до 18 А,

  • для диаметра 3 мм — до 32 А.

• Сопротивление изоляции между контактами — не менее 5000 МОм, емкость между контактами — не более нескольких пикофарад (типично до 6 пФ).

Климатические и механические свойства

• Рабочий диапазон температур — примерно от −60 °С до +100 °С, с возможностью кратковременных перегревов контактов до более высоких температур (до около +180 °С в отдельных исполнениях).

• Устойчив к вибрации (диапазон до 5000 Гц), к многократным механическим ударам и линейному ускорению, что делает его пригодным для бортовых и промышленных применений.

• Минимальная наработка и срок сохраняемости — порядка 1000 часов работы и 15 лет хранения в нормальных условиях.

Применение

2РМ22БПН4Ш3А1 применяют в блочных (печатных) и приборных конструкциях радиоэлектронной аппаратуры,
