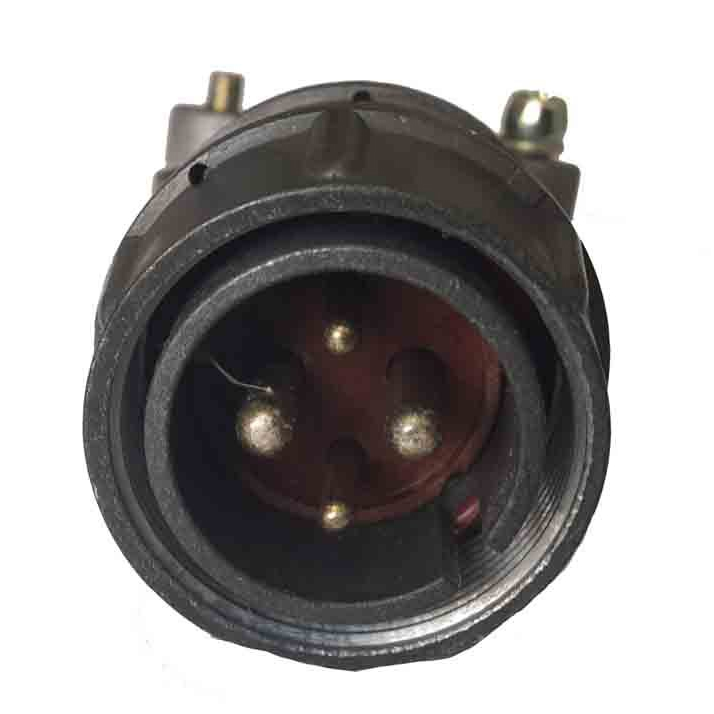

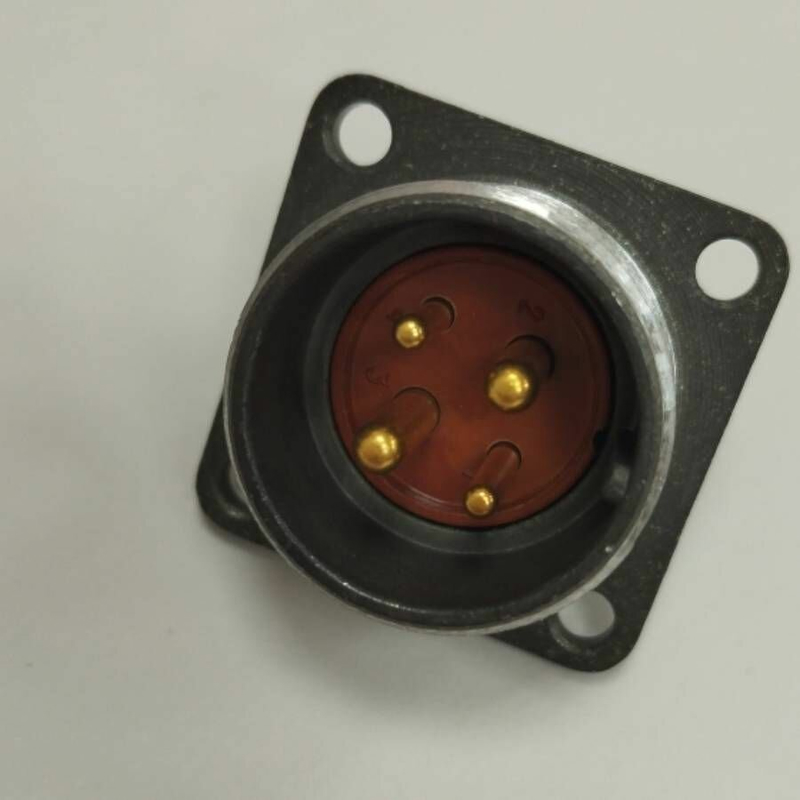

2РМ22К4Ш3В1 Вилка кабельная (без накидной гайки)

2РМ22К4Ш3В1 — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМ, предназначенная для работы в цепях постоянного и переменного тока (частотой до примерно 3 МГц), в том числе во внутреннем объемном монтаже аппаратуры.

Основные параметры и назначение

• Тип: вилка кабельная, негерметичная, без накидной гайки (обычно фиксация на корпус через резьбовую часть корпуса или пайку/зажим кабеля).

• Количество контактов: 4 шт., диаметром 2 мм и 3 мм, рассчитаны на разные токовые нагрузки.

• Климатическое исполнение: «В» (всеклиматическое), что означает пригодность для эксплуатации в широком диапазоне температур и повышенной влажности, в том числе в тропических условиях.

Электрические характеристики (типовые)

• Токовая нагрузка на одиночный контакт: до примерно 18 А для диаметра 2 мм и до около 32 А для диаметра 3 мм, максимальная суммарная нагрузка на 4‑контактный разъем — порядка 80 А.

• Электрическая прочность изоляции достигает примерно 1850 В, сопротивление изоляции — не менее 5000 МОм, емкость между контактами — не более 6 пФ.

• Соединитель допускает использование кабелей различного сечения, включая сечение до порядка 1,5–6 мм² в зависимости от диаметра контакта.

Конструкция и монтаж

• Корпус выполнен по типу кабельного корпуса условного размера 22, без накидной гайки, что упрощает сборку в некоторых конструкциях, но требует надежного фиксирования кабеля на вилке (например, опрессовка или пайка).

• Соединитель обеспечивает механически прочное и электрически надежное сочлененное положение за счет резьбовой фиксации с розеткой, а также стойкость к воздействию климатических и механических факторов.
