Описание

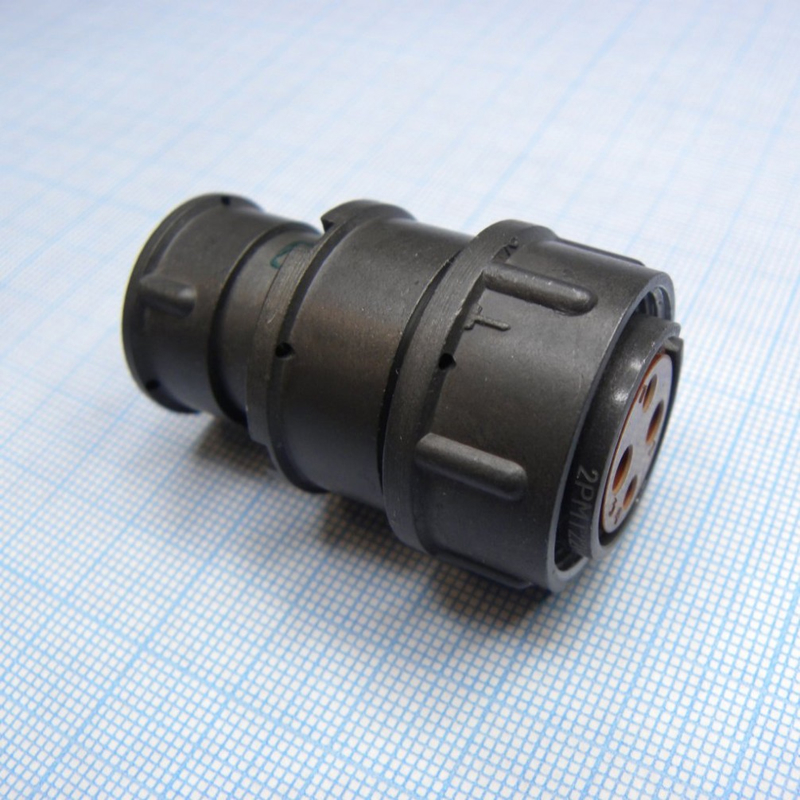

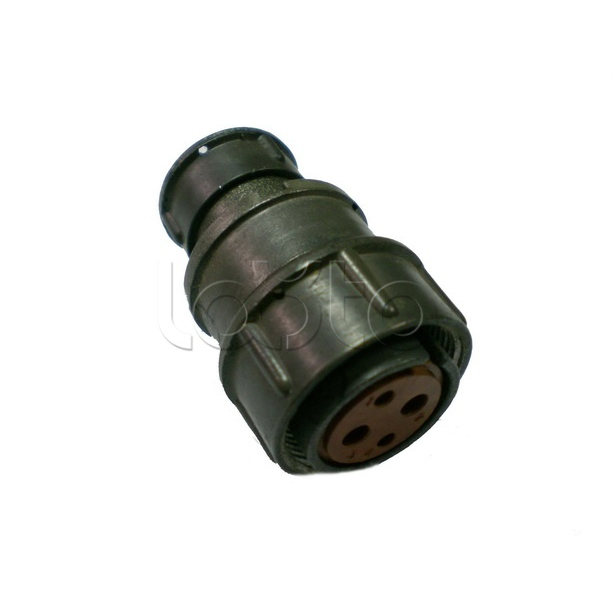

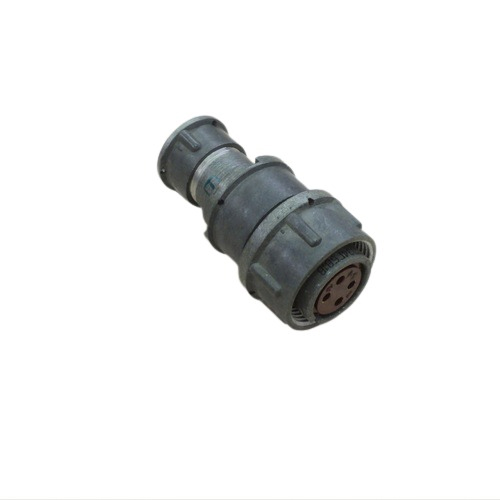

Соединители 2рм22кпэ4г3в1
Соединители2РМ22КПЭ4Г3В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для использования в радиоэлектронной аппаратуре специального и общего назначения. Они состоят из двух частей: вилки и розетки.
Основные характеристики:
Тип соединителя : 2РМ — серия цилиндрических разъемов.
Условный размер корпуса : 22.
Вид корпуса : К — кабельный.
Вид патрубка : П — прямой.
Вид гайки патрубка : Э — для экранированного кабеля.
Количество контактов : 4.
Часть соединителя : Г — розетка.
Обозначение сочетания контактов : 3 (в зависимости от исполнения).
Покрытие контактов : В — серебро.
Теплостойкость : 1 — до 100°C.
Технические параметры:
Максимальное рабочее напряжение : до 700 В.
Максимальная рабочая частота : до 3 МГц.
Рабочая температура : от -60°C до +100°C.
Сопротивление изоляции : не менее 1000 МОм.
Сопротивление контактов : зависит от диаметра контакта.
Метод монтажа : объемный, пайка или обжимка.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Применение:
Эти разъемы используются для внутреннего монтажа в радиоэлектронной аппаратуре и могут работать с экранированными или неэкранированными кабелями. Сочленение соединителей осуществляется резьбовым способом с одношпоночной поляризацией корпусов.
Гарантийные условия:
2РМ22КПЭ4Г3В1 — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет прямой патрубок и гайку для экранированного кабеля, что делает ее подходящей для внутреннего монтажа в радиоэлектронной аппаратуре.
Основные характеристики:
Токовая нагрузка : На одиночный контакт диаметром 2 мм — 18 А, диаметром 3 мм — 32 А. Максимальная суммарная нагрузка на соединитель — 80 А
Максимальное рабочее напряжение : До 700 В
Сопротивление контактов : Для контактов диаметром 2 мм — не более 1,6 мОм, для 3 мм — не более 0,8 мОм
Сопротивление изоляции : Не менее 1000 МОм
Рабочая температура : От -60°C до +100°C
Материал корпуса : Алюминиевый сплав А-22
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69
Применение и особенности:
Сочленение : Резьбовое с одношпоночной поляризацией корпусов
Покрытие контактов : Серебро или золото
Монтаж : Объемный, с помощью пайки
Виды кабелей : Может использоваться с экранированными или неэкранированными кабелями
Эта розетка используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Ответной частью для розетки 2РМ22КПЭ4Г3В1 являются вилки типа 2РМ22Б4Ш3А1 или 2РМ22Б4Ш3В1.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
