Описание
Соединители 2рм22куэ10ш1в1 (5)

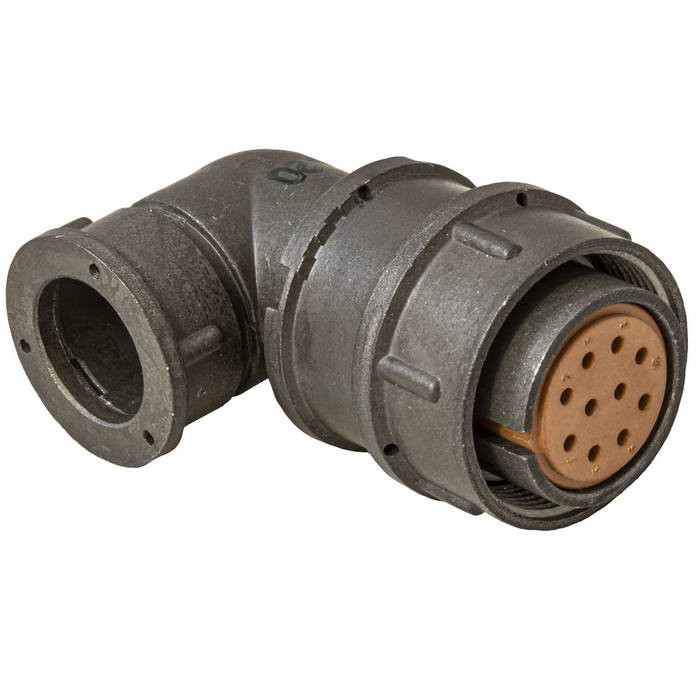

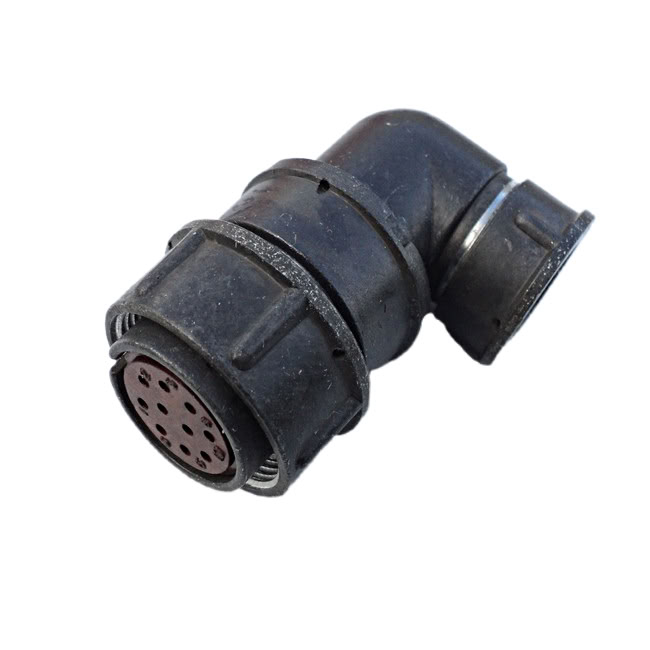

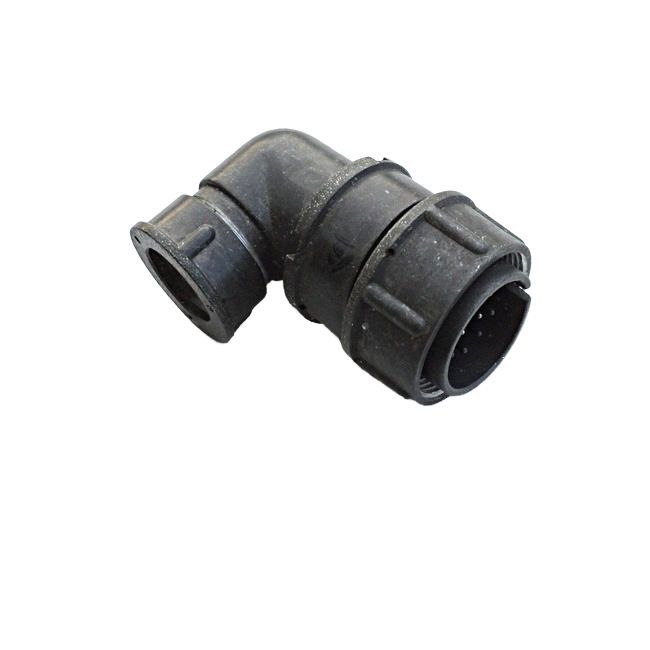

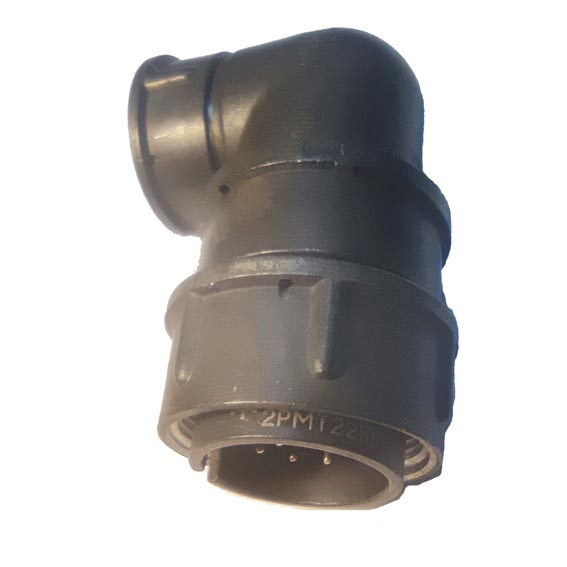

Соединители 2РМ22КУЭ10Ш1В1 представляют собой кабельные вилки с угловым патрубком, предназначенные для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Они используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Основные характеристики
Тип соединителя : 2РМ.
Размер корпуса : 22.
Вид корпуса : Кабельный (К).
Вид патрубка : Угловой (У).
Вид гайки патрубка : Для экранированного кабеля (Э).
Количество контактов : 10.
Часть соединителя : вилка (Ш).
Сочетание контактов и покрытие контактов : Все контакты диаметром 1 мм, покрытые серебром (В).
Теплостойкость : До +100° С.
Технические характеристики
Максимальная рабочая частота: до 3 МГц.
Максимальное рабочее напряжение: от 560 В до 700 В в зависимости от источника.
Токовая нагрузка на одиночный контакт: до 7 А; максимальная суммарная нагрузка на соединитель — до 58 А.
Применение
Соединители используются для внутреннего монтажа в климатическом исполнении УХЛ по ГОСТ. Они подходят для работы с экранированными или неэкранированными кабелями, что определяется видом концевой гайки патрубка.
Условия эксплуатации
Допустимы вибрации с частотами от 1 Гц до 5000 Гц при амплитуде ускорения до 490 м/с?. Соединители выдерживают механические удары как одиночного действия с ускорением до 5000 м/с?, так и многократного действия с ускорением до1000 м/с?. Рабочая температура среды — от -60° С до +100° С.
Соединитель2РМ22КУЭ10Ш1В1 представляет собой кабельную вилку с угловым патрубком, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется в радиоэлектронной аппаратуре специального и общего назначения.
Технические характеристики:
Тип соединителя : 2РМ.
Условный размер корпуса : 22.
Вид корпуса : Кабельный.
Вид патрубка : Угловой.
Вид гайки патрубка : Для экранированного кабеля.
Количество контактов : 10.
Часть соединителя : вилка.
Сочетание контактов : Все контакты диаметром 1 мм.
Покрытие контактов : Серебро.
Теплостойкость : +100°C.
Технические параметры :
Токовая нагрузка :
На одиночный контакт: 7 А.
Максимальная суммарная на соединитель: 58 А.
Максимальное рабочее напряжение : 560 В (в некоторых источниках указано до 700 В).
Сопротивление контактов : Не более 5 мОм.
Емкость между контактами : Не более 6 пФ.
Сопротивление изоляции : Не менее 5000 МОм.
Электрическая прочность изоляции : 1850 В.
Усилие расчленения соединителей : Не более 117,7 Н (12 кгс).
Минимальная наработка : 1000 часов.
Число сочленений-расчленений : 500.
Минимальный срок сохраняемости : 15 лет.
Условия эксплуатации :
Рабочая температура : -60°C до +100°C.
Допустимая вибрация : Частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.
Механический удар : Пиковое ускорение 1000 м/с? для многократного действия и 5000 м/с? для одиночного действия.
Соединители2РМ22КУЭ10Ш1В1 используются для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69 и могут работать с экранированными или неэкранированными кабелями.
