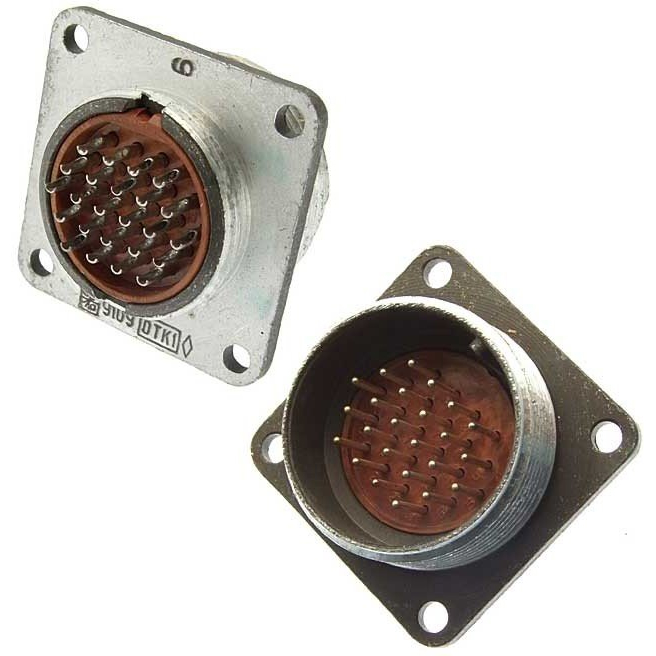

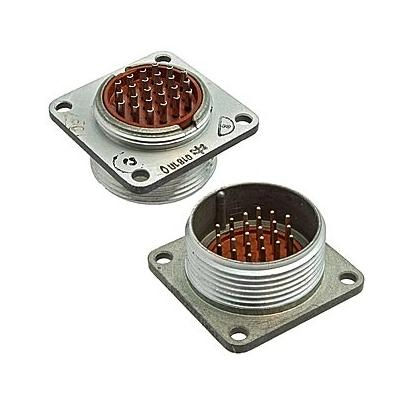

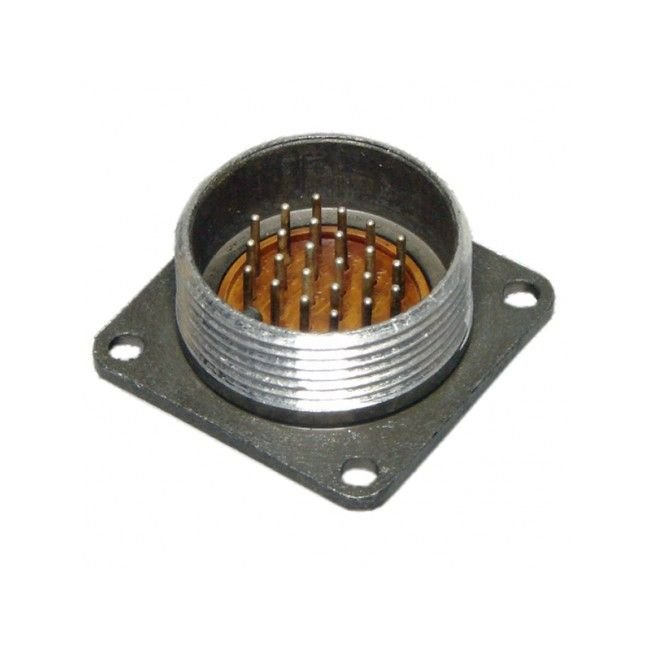

2РМ27Б24Ш1В1 — это цилиндрический электрический разъём серии 2РМ, производимый российской компанией «Элекон» (или её аналогами по ГОСТ/ТУ). Это вилка блочного типа с 24 контактами, предназначенная для передачи токов и сигналов в радиоэлектронной аппаратуре, промышленной и военной технике.

Обозначение условно расшифровывается так (по стандартной номенклатуре 2РМ):

• 2РМ — серия цилиндрических низкочастотных разъёмов.

• 27 — условный размер корпуса.

• Б24 — вилка блочная с 24 контактами.

• Ш1 — сочетание контактов (все 24 штыря одинакового диаметра, обычно Ø 1 мм).

• В1 — исполнение типа «приборный» (вилка блочная для монтажа на корпус прибора).

Разъём выполнен как блочная вилка с резьбовым соединением, без патрубка/кожуха, рассчитанная на сочленение с кабельной негерметичной розеткой. Корпус изготавливается из алюминиевого сплава, а изолятор — обычно из карболита или аналогичного термостойкого материала. Контакты выполнены из латуни с покрытием (часто серебро или никель), что обеспечивает низкое переходное сопротивление и стойкость к окислению.

Примерные электрические характеристики для 2РМ27Б24Ш1В1:

• Максимальный рабочий ток на контакт — порядка 5 А, суммарный ток по разъёму — до 100–190 А в зависимости от типа контактов и условий работы.

• Максимальное рабочее напряжение — до 560 В.

• Сопротивление контактов — не более нескольких милливольт/миллиом (обычно ≤ 5 мОм).

• Сопротивление изоляции — не менее десятков тысяч мегаом, электрическая прочность изоляции — порядка 1,8–2,3 кВ.

Разъём рассчитан на использование в широком диапазоне температур:

• Рабочая температура — от −60 °C до +100 °C.

• Допускаеткратковременные перегревы до более высоких температур (до +180 °C в отдельных режимах).
  Климатическое исполнение соответствует требованиям ГОСТ 15150 (УХЛ2.1), что подразумевает работу в условиях повышенной влажности и перепадов давления.

• Размеры корпуса — примерно 25×36×36 мм, масса — около 20–24 г в зависимости от конкретного исполнения.

• Разъём рассчитан намногократные сочленения/расчленения , порядка 500 циклов, при этом минимальная наработка при максимальной рабочей температуре выражается десятками тысяч часов.

• Конструкция обеспечивает устойчивость к вибрации и многократным ударам, что делает разъём пригодным для использования в бортовой и мобильной технике.
