2РМ27КПН24Г1В1

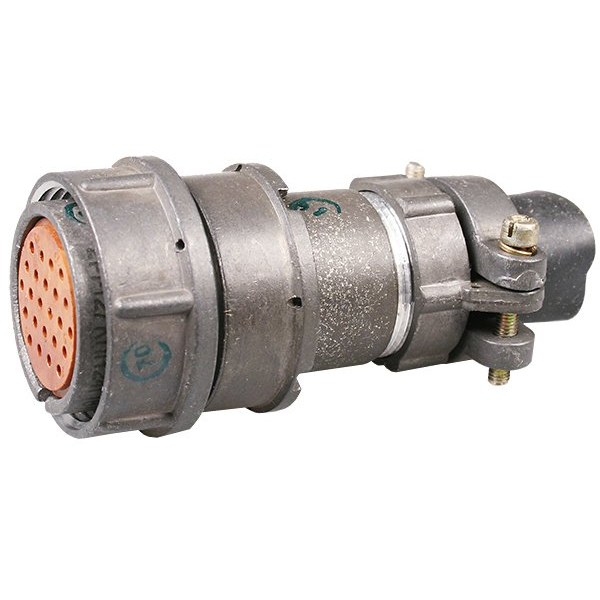

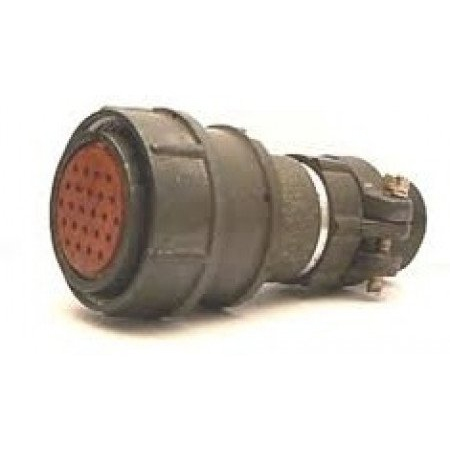

Разъем2РМ27КПН24Г1В1 — это цилиндрический негерметичный кабельный соединитель серии2РМ , выполненный по военным/промышленным стандартам, предназначенный для работы в электрических цепях постоянного и переменного тока.

Назначение и конструкция

• Относится к семействунизкочастотных цилиндрических соединителей 2РМ , применяется для подключения кабелей в электронной и промышленной аппаратуре.

• Исполнение —розетка кабельная с прямым патрубком для неэкранированного кабеля, без герметизации.

Контакты и токовые нагрузки

• Количество контактов —24 штуки , диаметром1,0 мм , тип контактов — гнезда («розетка»).

• Номинальный рабочий ток примерно до5 А на один контакт , суммарный ток на разъем — до100 А при напряжение до560 В постоянного или переменного тока.

Электрические и климатические параметры

• Рабочее напряжение — до560 В переменного и постоянного тока.

• Сопротивление контактов — не более5 мОм , сопротивление изоляции — не менее1000 МОм (в нормальных условиях).

• Температурный диапазон окружающей среды — примерноот −60 °C до +100 °C , климатическое исполнениеУХЛ2.1 по ГОСТ 15150‑69.

Механическая и эксплуатационная прочность

• Соединитель рассчитан наоколо 500 циклов сочленения–расчленения , минимальная наработка и срок сохраняемости — порядкатысяч часов и 10–15 лет хранения.

• Корпус изготавливается изалюминиевого сплава , изолятор — обычно из термореактивной пластмассы (например, карболита), с прямым резьбовым кабельным патрубком.

Габариты и монтаж

• Условный размер корпуса —27 мм , посадочный диаметр соответствует серийному ряду 2РМ.

• Габаритные размеры розетки порядкадлины около 70–75 мм и диаметра корпуса около 35 мм , сочленение —резьбовое.
