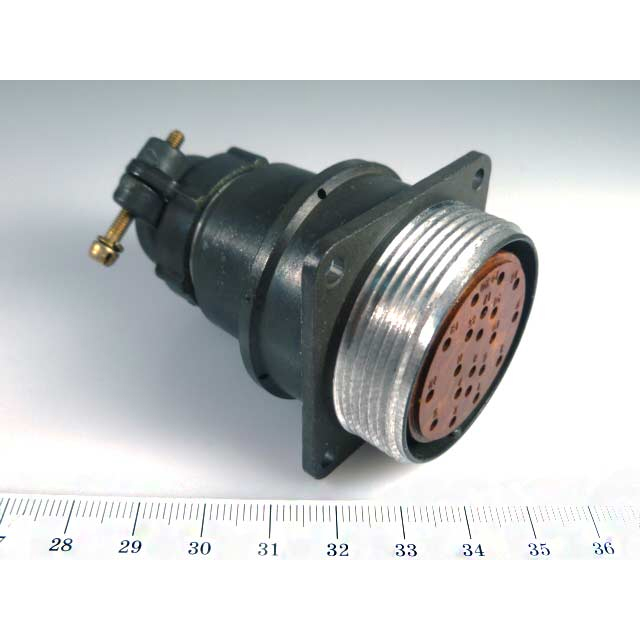

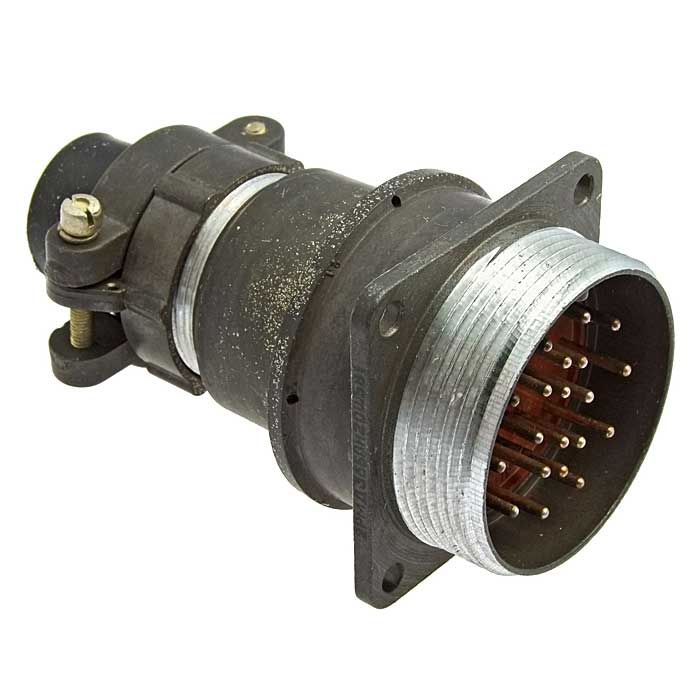

2РМД36БПН20Г5В1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии 2РМД и имеет следующие характеристики:

Технические характеристики

• Тип соединителя : 2РМД

• Условный размер : 36

• Тип корпуса : Блочный (Б)

• Тип патрубка : Прямой (П)

• Гайка патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 20

• Тип разъема : розетка (Г)

• Сочетание контактов : Все контакты диаметром 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100° С

Электрические характеристики

• Максимальная токовая нагрузка :

  • На одиночный контакт: 8 А

  • Суммарная на соединитель: 133 А

• Максимальное рабочее напряжение : 560 В и 700 В

• Максимальное испытательное напряжение :

  • В нормальных климатических условиях: 1850 В и 2300 В

  • При давлении 399,96 Па (3 мм рт. ст.): 350 В и 450 В

• Сопротивление контактов : Не более 2,5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

• Емкость между контактами : Не более 6 пФ

Механические характеристики

• Усилие расчленения соединителей : Не более 196,2 Н (20 кгс)

• Усилие расчленения гнезд с контрольным калибром : От 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс)

• Минимальная наработка : 5000 часов

• Число сочленений-расчленений : 500

• Минимальный срок сохраняемости : 15 лет

Условия эксплуатации

• Температура окружающего воздуха :

  • Рабочая: от -60° С до +100° С

  • Предельная: от -60° С до +70° С

• Смена температур : от -60° С до +180° С

• Относительная влажность при +25° С : до 98%

• Атмосферное пониженное давление :

  • Рабочее: 133,32·10^-12 Па (10^-12 мм рт. ст.)

  • Предельное: 12 кПа (90 мм рт. ст.)

• Атмосферное повышенное рабочее давление : 506 кПа (5 кгс/см^2)

• Синусоидальная вибрация :

  • Диапазон частот: от 1 Гц до 5000 Гц

  • Амплитуда ускорения: 490 м/с^2

• Акустический шум :

  • Диапазон частот: от 50 Гц до 10 кГц

  • Уровень звукового давления: 170 дБ

• Механический удар :

  • Многократного действия: пиковое ударное ускорение 1000 м/с^2, длительность от 1 мс до 5 мс

  • Одиночного действия: пиковое ударное ускорение 5000 м/с^2, длительность от 0,1 мс до 2 мс

• Линейное ускорение : 2000 м/с^2

Эта розетка предназначена для использования в умеренном и холодном климате (УХЛ2.1) и выдерживает испытания на воздействие климатических факторов, таких как влажное тепло, иней и роса, а также воздействие озона.
