2РМ30Б32Ш1П1

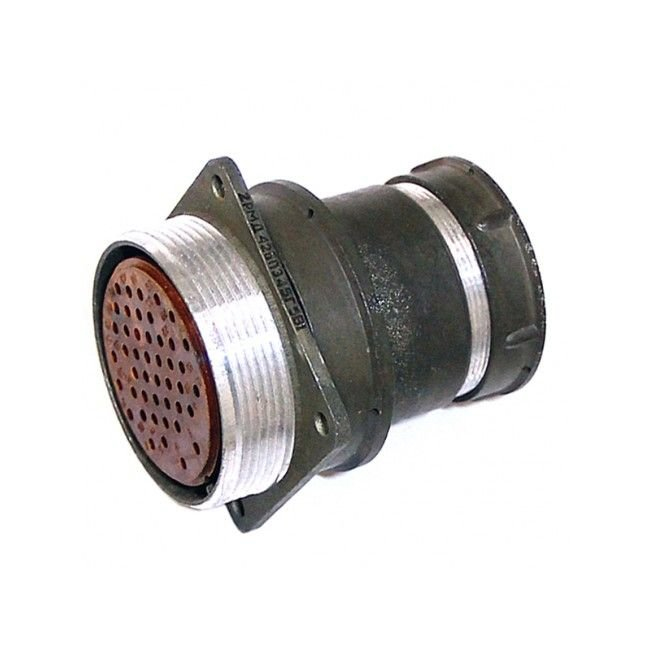

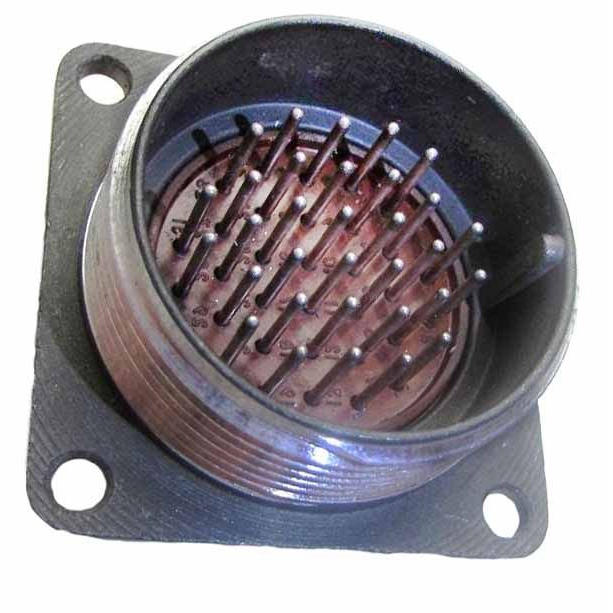

Разъём2РМ30Б32Ш1П1 — это низкочастотный цилиндрический электрический соединитель серии 2РМ, выполненный по отечественному стандарту; он относится кприборным (блочным) вилкам без патрубка и предназначен для многоконтактного соединения в электро‑ и радиоаппаратуре.

Основное назначение

Соединители типа 2РМ используются в цепях постоянного и переменного тока (частотой до 3 МГц), в том числе в промышленной и военной аппаратуре, где требуется надёжное разъёмное соединение с резьбовой фиксацией.
Разъём 2РМ30Б32Ш1П1 применяется какприборная вилка — монтируется на корпусе устройства и соединяется с ответной розеткой того же типоразмера.

Расшифровка обозначения

По общему стандарту типоразмера 2РМ:

• 2РМ – низкочастотный цилиндрический разъём.

• 30 – условный размер корпуса (диаметр посадочного отверстия около 30 мм).

• Б – блочный (приборный) корпус без левой резьбы.

• 32 – общее количество контактов в блоке разъёма.

• Ш – часть соединителявилка (в другом обозначении иногда используется Г – розетка).

• 1 – номер сочетания контактов (все контакты диаметром 1 мм).

• П1 – вид патрубка и теплостойкости/исполнения (приборная часть, прямая конфигурация без патрубка, всеклиматическое исполнение УХЛ2.1 или аналогичное).

Электрические и климатические характеристики

• Максимальное рабочее напряжение для серии 2РМ30 обычно до порядка560…700 В постоянного или амплитудного переменного тока.

• Ток на один контакт чаще всего в диапазоне3–4 А , суммарный ток на весь соединитель может достигать десятков ампер в зависимости от конструкции и заполнения контактов.

• Рабочая температура, как правило, от–60 до +100 °С , что обеспечивает применение в широком диапазоне климатических условий, включая УХЛ2.1.

Конструктивные особенности

• Корпусблочный (приборный) без патрубков, монтируется в панель прибора; контактная часть рассчитана на монтаж проводников или выводов печатной платы.

• Сочленение с ответной частью —резьбовое , содношпоночной поляризацией , что исключает неправильное подключение и обеспечивает надёжную фиксацию и устойчивость к вибрациям.

• Контакты в сочетании «1» имеют диаметр1 мм , покрытие обычно серебряное (обозначение «В» в других модификациях), что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.
