Описание
Соединители 2рм30б32ш1в1
Соединитель 2РМ30Б32Ш1В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Он используется в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В.
Конструкция и характеристики :
Состав : Соединитель состоит из двух частей: вилки и розетки. вилки могут быть блочными (приборными) или кабельными, а розетки также могут быть выполнены в этих вариантах.
Размеры и контакты : Условный размер корпуса составляет 30 мм, количество контактов — 32. Диаметр контактов обычно составляет 1 мм. Соединитель может иметь различные варианты исполнения, включая прямые и угловые патрубки.
Покрытие контактов : Контакты могут быть покрыты золотом или серебром, что обеспечивает хорошую проводимость и защиту от коррозии.
Метод монтажа : Соединитель монтируется с помощью пайки и подходит как для экранированных, так и неэкранированных кабелей.
Технические параметры :
Максимальное рабочее напряжение : до 560 В.
Токовая нагрузка : на одиночный контакт — до 4 А; максимальная суммарная нагрузка на соединитель — до 106 А.
Сопротивление изоляции : не менее 5000 МОм.
Температурные условия эксплуатации : от -60°С до +100°С, с возможностью выдерживать кратковременные изменения температуры до +180°С.
Гарантийный срок хранения : 15 лет с момента изготовления.
Климатическое исполнение : Соединители изготовлены в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69, что позволяет им функционировать в различных услов

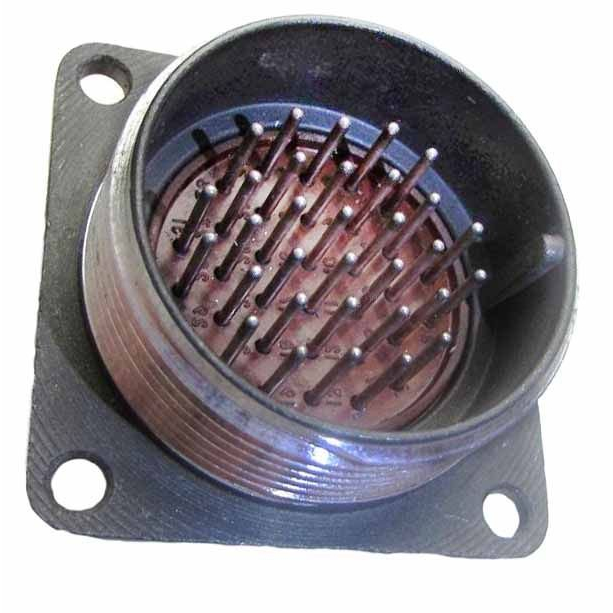

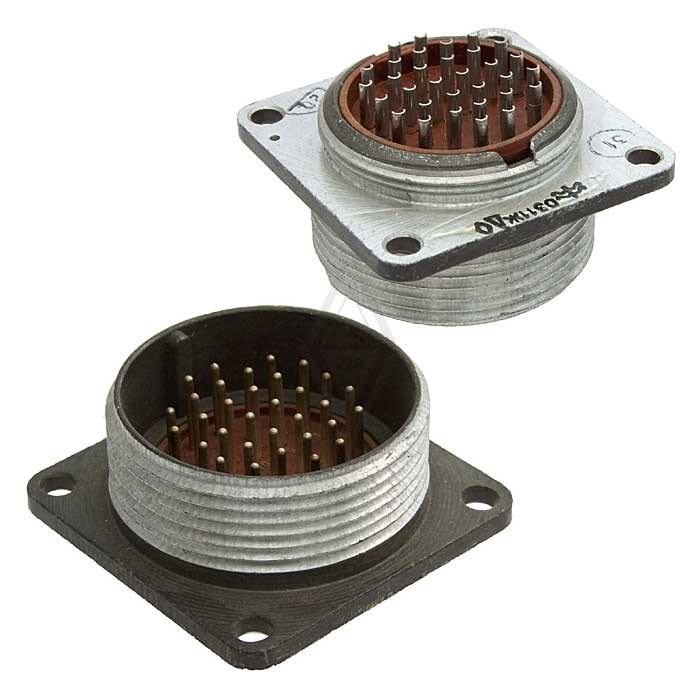

Разъем2РМ30Б32Ш1В1 относится к серии 2РМ и представляет собой блочную вилку с цилиндрическим корпусом. Ниже приведены его основные характеристики и особенности:
Основные характеристики
Тип соединителя : 2РМ
Условный размер корпуса : 30 мм
Вид корпуса : Блочный (приборный)
Количество контактов : 32
Диаметр контактов : 1 мм
Часть соединителя : вилка (Ш)
Покрытие контактов : Серебро (В)
Теплостойкость : до +100°C
Электрические характеристики
Максимальная токовая нагрузка на одиночный контакт : 4 А (по другим источникам — 3 А или 7 А)
Максимальная суммарная токовая нагрузка на соединитель : 106 А (по другим источникам — 560 А)
Максимальное рабочее напряжение : до 560 В (по другим источникам — до 700 В)
Сопротивление контактов : не более 5 мОм
Механические и эксплуатационные характеристики
Сочленение : Резьбовое
Поляризация корпусов : Одношпоночная
Габаритные размеры : 38?38?25 мм
Масса : не более 28,5 г
Минимальная наработка : от 1000 до 5000 часов
Число сочленений-расчленений : 500
Срок сохраняемости : от 15 до 25 лет
Условия эксплуатации
Температура среды : от -60°C до +100°C
Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц
Механический удар : пиковое ускорение до 5000 м/с? для одиночного удара
Этот разъем используется в электрических цепях постоянного и переменного тока, а также в радиоэлектронной аппаратуре специального и общего назначения.
