Описание

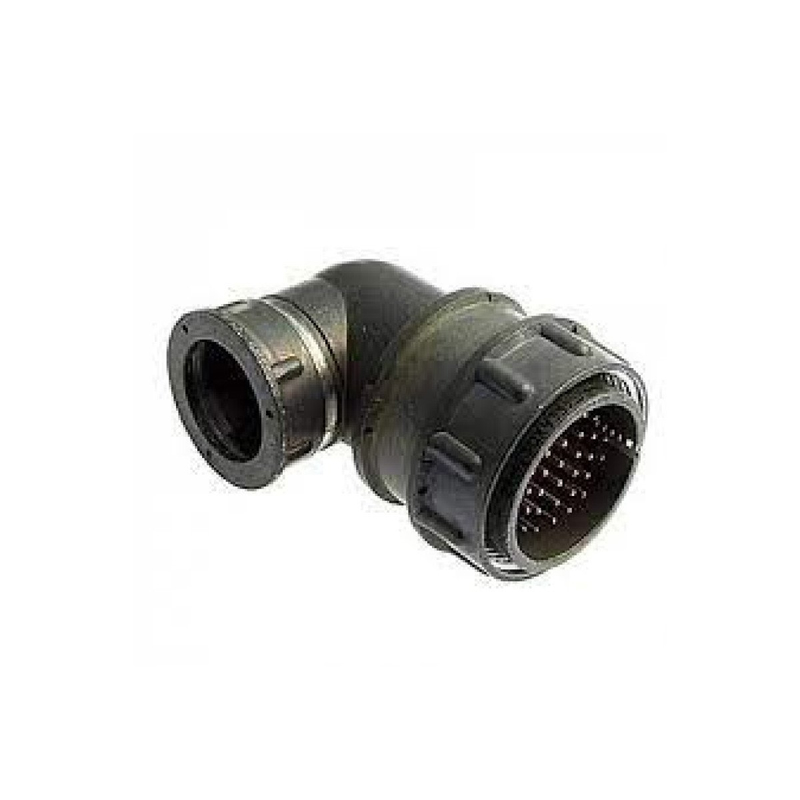

Соединители 2рм30куэ32ш1в1 (5)
Соединители 2РМ30КУЭ32Ш1В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для объемного монтажа с резьбовой фиксацией сочлененного положения. Они входят в серию 2РМ, которая включает в себя различные конструктивные исполнения и типономиналы.
Основные характеристики
Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Вид корпуса : Кабельный (К).
Вид патрубка : Угловой (У).
Гайка патрубка : Для экранированного кабеля (Э).
Количество контактов : 32.
Часть соединителя : вилка (Ш).
Покрытие контактов : Серебро (В).
Применение и технические параметры
Соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они работают с электрическими цепями постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.
Технические параметры:
| Параметр | Значение |
|---|---|
| Рабочее напряжение | До 7 |
Разъем2РМ30КУЭ32Ш1В1 относится к серии цилиндрических низкочастотных соединителей и предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет кабельный корпус с угловым патрубком и гайкой для экранированного кабеля.
Основные характеристики:
Тип соединителя : 2РМ.
Условный размер корпуса : 30 мм.
Вид корпуса : Кабельный (К).
Вид патрубка : Угловой (У).
Вид гайки патрубка : Для экранированного кабеля (Э).
Количество контактов : 32.
Часть соединителя : вилка (Ш).
Обозначение сочетания контактов : Все контакты диаметром 1 мм.
Покрытие контактов : Серебро (В).
Теплостойкость : До +100° С.
Технические параметры:
Максимальное рабочее напряжение : До 560 В, в некоторых источниках указано до 700 В.
Токовая нагрузка на одиночный контакт : 4 А.
Максимальная суммарная токовая нагрузка : 106 А.
Сопротивление контактов : Не более 5 мОм.
Емкость между контактами : Не более 6 пФ.
Сопротивление изоляции : Не менее 5000 МОм.
Условия эксплуатации:
Температура : От -60° С до +100° С.
Влажность : До 98% при +25° С.
Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.
Акустический шум : Диапазон частот от 50 Гц до 10 кГц, уровень звукового давления 170 дБ.
Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он имеет резьбовое сочленение и одношпоночную поляризацию корпусов.
