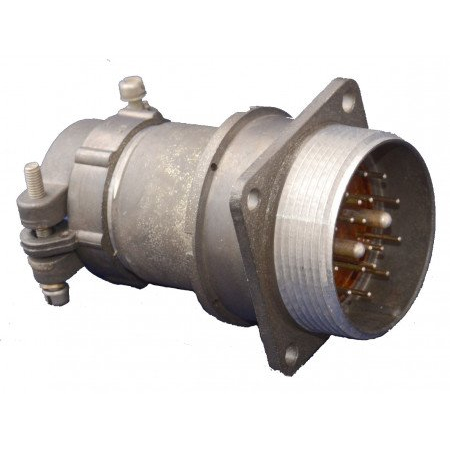

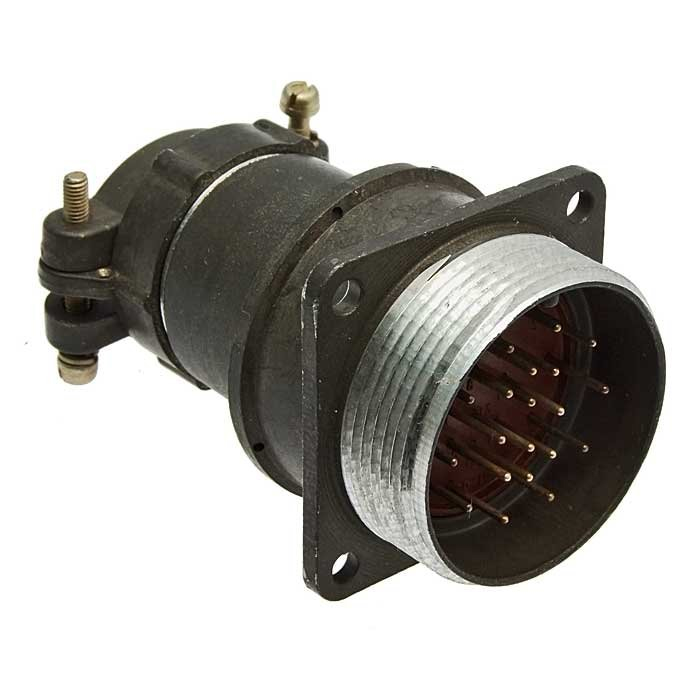

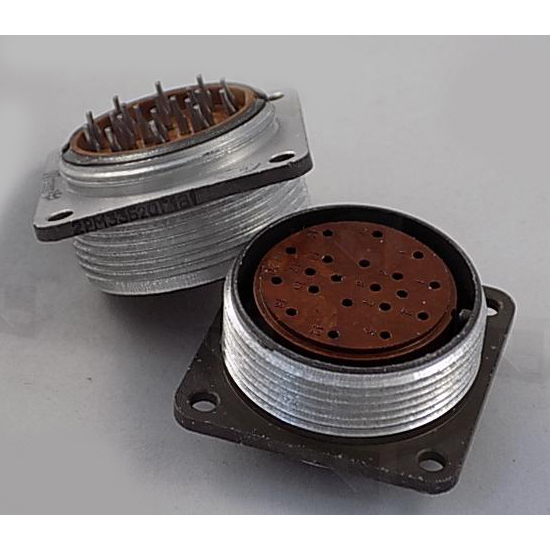

Разъём 2РМ33Б20Г1В1 — это низкочастотный цилиндрический электрический соединитель российского стандарта ряда 2РМ, выполненный в виде блочной розетки без патрубка. Ниже кратко по основным параметрам и применению.

Что означает маркировка

В условном обозначении расшифровывается следующее:

• 2РМ — тип соединителя: низкочастотный цилиндрический электрический разъём.

• 33 — условный размер корпуса (наружный диаметр посадочного отверстия около 33 мм).

• Б — исполнение корпуса: блочный (приборный), предназначен для монтажа в корпус прибора/панель.

• 20 — количество контактов в разъёме.

• Г1 — вариант сочетания (комплектации) контактов и гнёзд.

• В1 — тип покрытия контактов: серебро.

Основные электрические характеристики

• Напряжение: максимальное рабочее порядка 560 В , иногда указывается до 700 В для переменного и постоянного тока частотой до примерно 3 МГц .

• Токовая нагрузка: до 6 А на один контакт ; суммарный ток всего разъёма может достигать порядка 100 А (зависит от конкретного исполнения и условий).

• Диаметр контакта — 1 мм .

• Сопротивление контакта порядка единиц миллиом (обычно не более нескольких мОм), сопротивление изоляции — не менее 500–1000 МОм .

Конструкция и условия эксплуатации

• Корпус круглый, с резьбовой фиксацией при состыковке с вилкой (Б‑вариант — розетка для панели).

• Диапазон рабочих температур — примерно от −60 до +100 °C , разъём рассчитан на длительную эксплуатацию в промышленных и приборных условиях.

• Прочность и виброустойчивость задаются стандартными требованиями: переносит многократные удары и линейные ускорения, характерные для авиационных и специальной аппаратуры.

Где применяется

Этот тип разъёма типично используется:

• в приборной и промышленной аппаратуре (управление, сигнализация, блоки питания, панели приборов);

• в системах, где требуется надёжное низкочастотное соединение с многоконтактной цепью (до 20 цепей в одном корпусе).
