Разъём 2РМ33БПН20Г1В1 «5» — это низкочастотный цилиндрический электрический разъём (розетка) из серии 2РМ, рассчитанный на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Обозначение «5» обычно относится к приёмке по конкретным техническим условиям (ТУ) и указывает на серию/партию и приёмку, а не на исполнение.

Основное назначение и тип

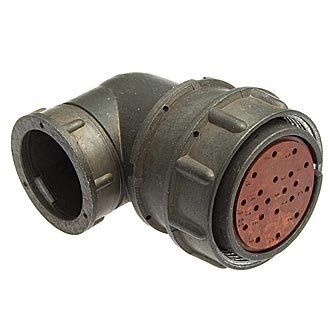

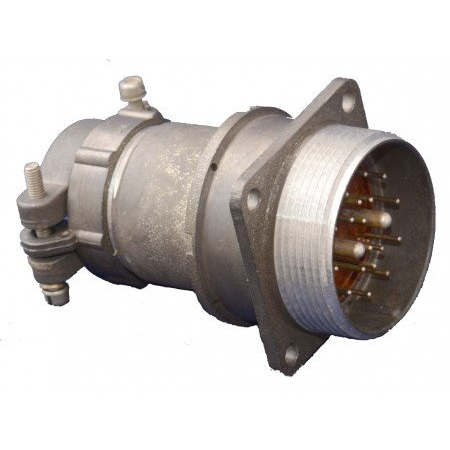

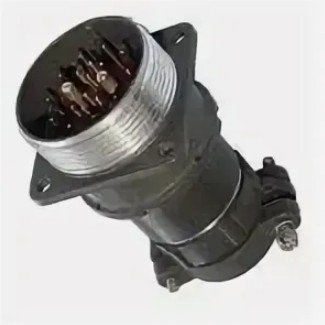

Это блочная приборная розетка с прямым патрубком и гайкой для неэкранированного кабеля, предназначенная для внутреннего объёмного монтажа в электронной аппаратуре. Разъём входит в стандартный ряд 2РМ и применяется для соединения монтажных проводов и жгутов с платами, блоками, приборами и стойками.

Электрические параметры

Для 2РМ33БПН20Г1В1 типичны следующие параметры (без указания «5» они не меняются, только приёмка и ТУ):

• Количество контактов — 20 шт.

• Максимальное рабочее напряжение — до 560–700 В (в зависимости от условий и исполнения).

• Токовая нагрузка на одиночный контакт — до 6 А.

• Суммарная токовая нагрузка на весь разъём — до 100 А.

• Сопротивление контакта — не более нескольких мОм (обычно до 5 мОм).

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Ёмкость между контактами — не более 6 пФ.

Конструкция и материалы

Корпус — цилиндрический, блочный, с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильное подключение. Хвостовики контактов рассчитаны на присоединение проводов сечением около 0,5 мм². Контакты часто имеют серебряное покрытие (буква «В» в обозначении), рабочая температура — до +100 °С.

Условия эксплуатации и механическая стойкость

Разъём изготавливается для внутреннего монтажа во всеклиматическом исполнении, рассчитан на температурный диапазон порядка от −60 до +100 °С, а также на повышенную влажность и тропический климат (в зависимости от конкретных ТУ). Он выдерживает вибрации, ударные нагрузки и многократные циклы сочленения/расчленения (типовой ресурс — порядка 5000 часов наработки и 500–1000 циклов сочленения).

Мы можем дополнительно разобрать расшифровку обозначения (2, РМ, 33, БПН, 20, Г, 1, В1, «5») по каждому элементу.
