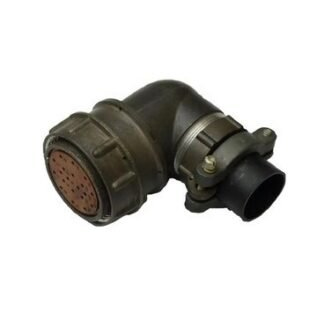

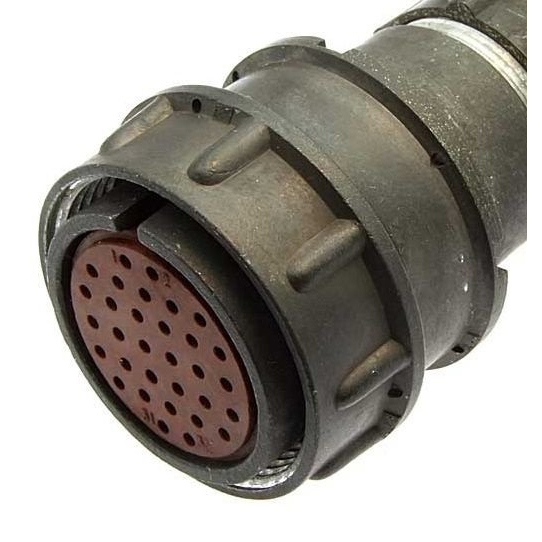

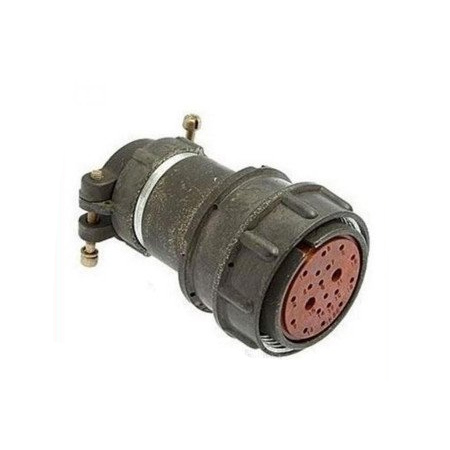

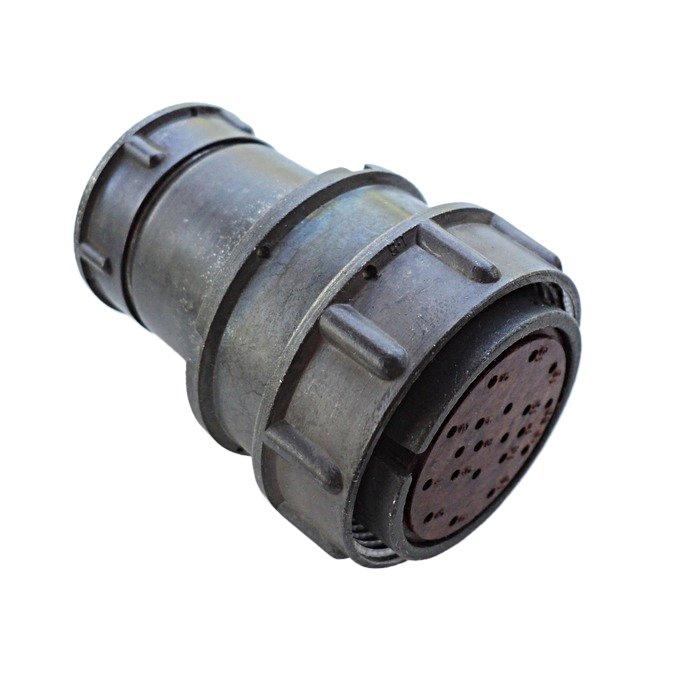

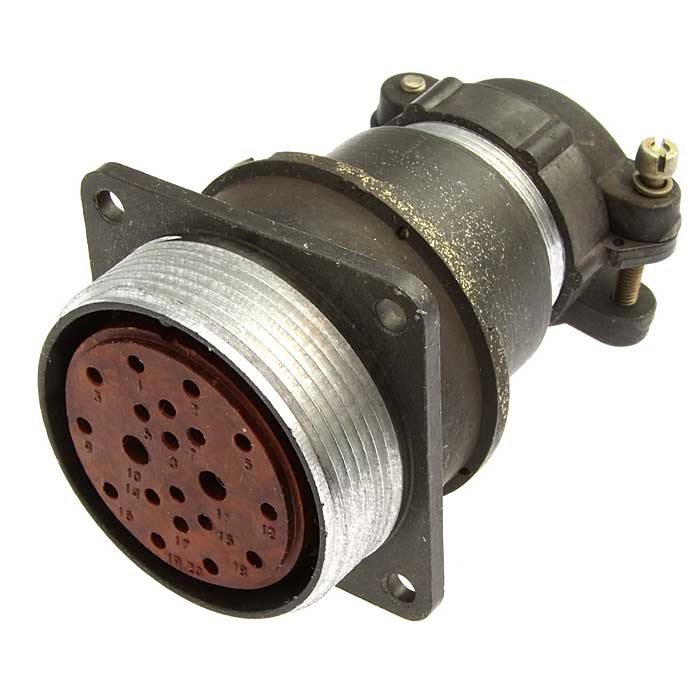

2РМ33К20Г1В1 — это отечественный низкочастотный цилиндрический электрический разъём серии 2РМ, кабельная розетка с резьбовым соединением и 20 контактами.

Назначение и область применения

• Применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения для съёмных электрических соединений цепей питания и сигналов.

• Предназначен для внутреннего монтажа во всеклиматическом исполнении, с учётом вибраций, ударных нагрузок и температур от примерно −60 °C до +100 °C (по типовым данным серии 2РМ/2РМТ).

Конструкция и расшифровка маркировки

Обозначение 2РМ33К20Г1В1 можно читать так:

• «2РМ» – серия разъёмов: электрический низкочастотный цилиндрический, негерметичный, с резьбовым соединением.

• «33» – размер корпуса, диаметр разъёма около 33 мм.

• «К» – корпус кабельный (под установку на кабель, а не на панель).

• «20» – количество контактов: 20 штырьевых/гнездовых контактов.

• «Г» – вид соединения: розетка (гнездовая часть).

• «1» – исполнение контактов (форма/тип, цилиндрический контакт диаметром около 1 мм).

• «В» – покрытие контактов: серебро.

• последняя «1» – вариант исполнения по климату/теплостойкости (до 100 °C).

Основные электрические характеристики

• Количество контактов: 20.

• Диаметр контакта: около 1 мм.

• Номинальное рабочее напряжение: до 560–700 В (зависит от режима).

• Рабочий ток: порядка 6 А и до 36 А на контакт (для разных групп контактов/режимов).

• Сопротивление контакта: примерно 0,005 Ом и 0,0008 Ом (для различных типов/сечений контактов).

• Теплостойкость: до 100 °C.

Механические и эксплуатационные параметры

• Тип сочленения: резьбовой, обеспечивающий надёжную фиксацию в условиях вибрации.

• Разъём негерметичный, во всеклиматическом исполнении, рассчитан на значительное число циклов соединения/разъединения (порядка сотен соединений для серии 2РМТ/2РМ).

• Диаметр корпуса: D1 ≈ 33 мм, D2 ≈ 42 мм, максимальная длина Lmax ≈ 27 мм, что важно для увязки с габаритами аппаратуры.

Практические замечания по применению

• Обычно монтируется на экранированный или неэкранированный кабель, с пайкой или обжимкой проводников в контакты (в зависимости от конкретного исполнения).
