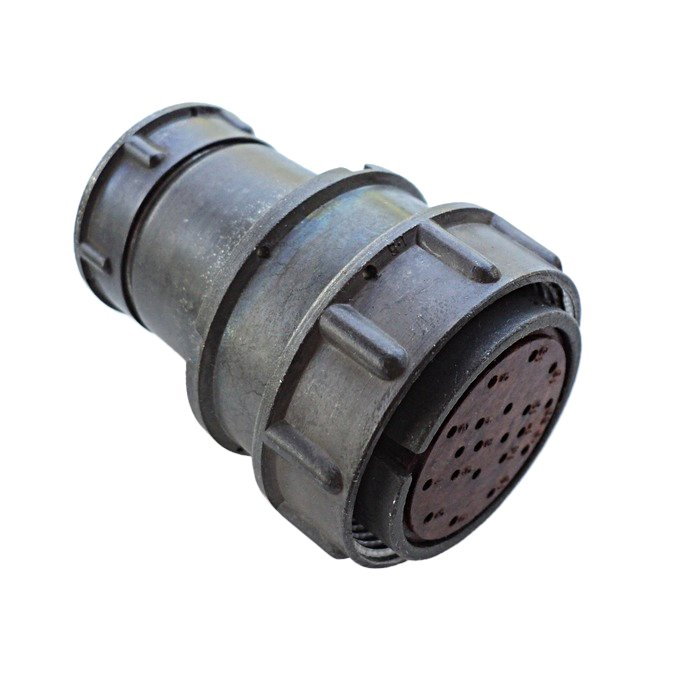

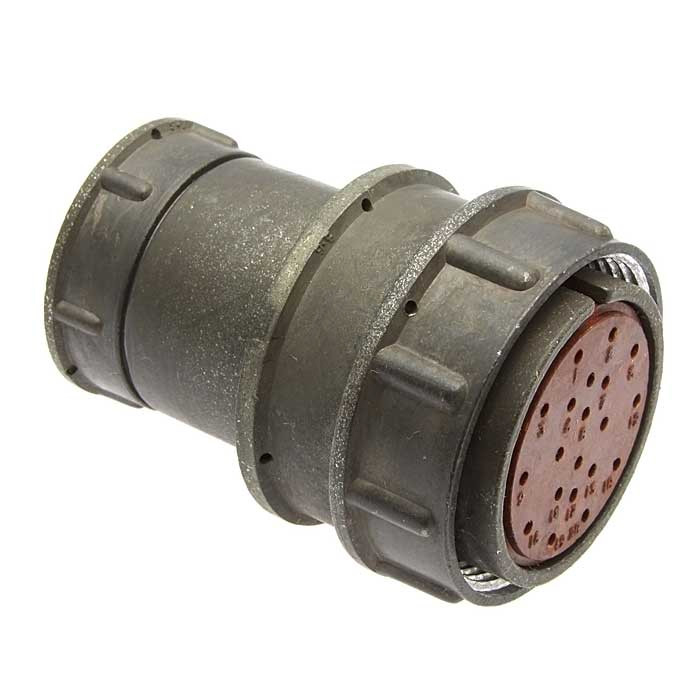

Разъём 2РМ33КПЭ20Г1В1 — это низкочастотный цилиндрический кабельный электрический соединитель из серии 2РМ, предназначен для соединения проводов и кабелей в электрических цепях постоянного и переменного тока.

Обозначение и тип

• Буквенно‑цифровое обозначение расшифровывается как:

  • 2РМ — низкочастотный цилиндрический соединитель отечественного стандарта.

  • 33 — типоразмер корпуса (диаметр посадочного (гнёздового) отверстия около 33 мм).

  • КП — кабельная розетка (корпус выполняется для крепления на кабеле).

  • Э — для экранированных кабелей, с возможностью присоединения экрана.

  • 20 — количество контактов в разъёме.

Конструкция и исполнение

• Разъём выполнен в виде кабельной розетки с цилиндрическим корпусом, обычно из карболита или аналогичного конструктивного пластика; имеет гайку‑патрубок для экранированного кабеля.

• Контакты имеют диаметр порядка 1 мм, их покрытие — благородный металл (серебро или золото в зависимости от конкретного исполнения), что обеспечивает хорошую проводимость и стойкость к окислению.

Электрические характеристики (общие)

• Предназначен для работы в цепях постоянного и переменного тока с частотой до примерно 3 МГц, что соответствует типовым характеристикам разъёмов серии 2РМ.

• Номинальный ток обычно составляет единицы ампер на контакт в зависимости от нагрузки и условий эксплуатации; допустимое напряжение соответствует стандартам для низкочастотных разъёмов (обычно до сотен вольт).

Условия применения

• Соединитель используется во внутреннем и, при необходимости, в относительно простых внешних монтажах, в том числе в промышленной автоматике, электронике и приборостроении.

• Рабочий диапазон температур и теплостойкость конструкции соответствуют типовым значениям для серии 2РМ: порядка −40…+100 °C, что позволяет использовать разъём в достаточно жёстких условиях эксплуата
