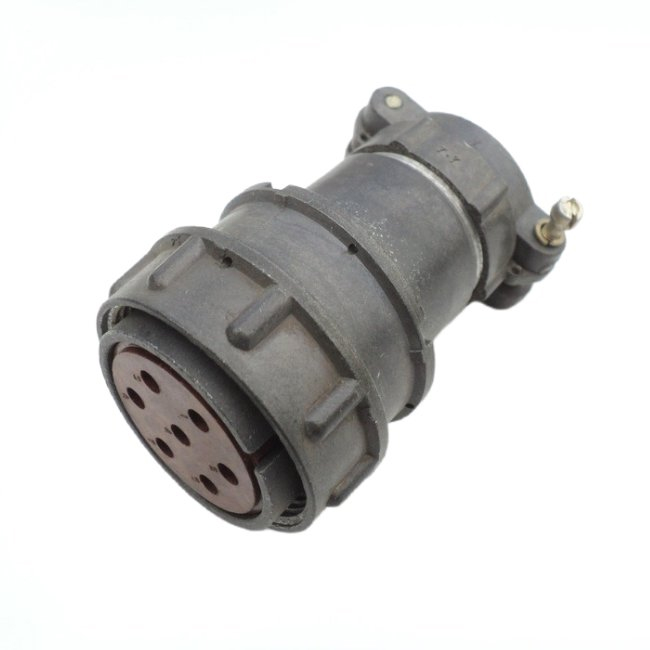

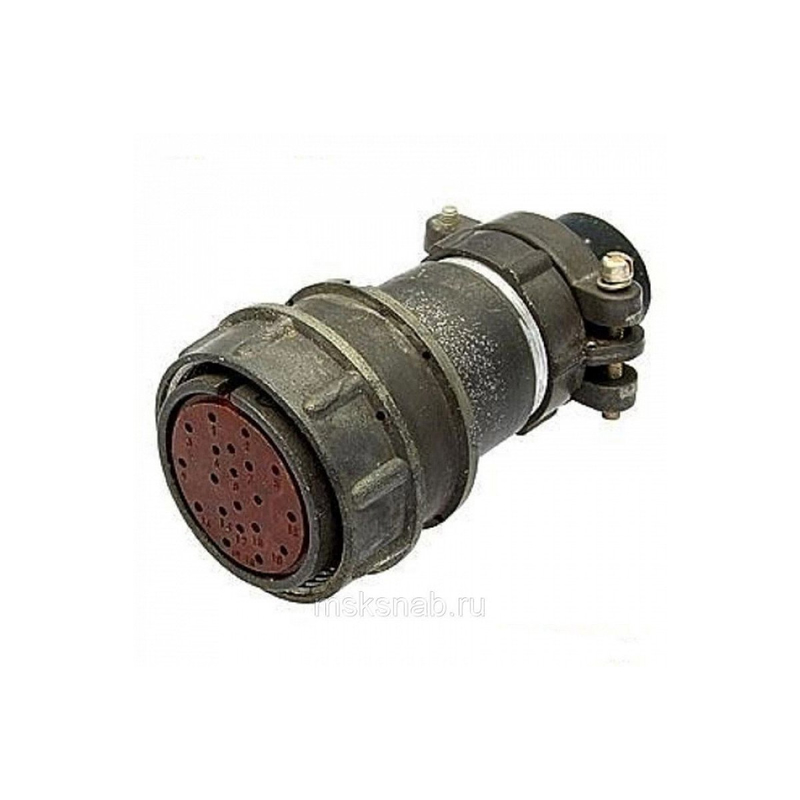

2РМ33КПН20Г4В1 Розетка кабельная

Розетка 2РМ33КПН20Г4В1 — это кабельный низкочастотный негерметичный электрический соединитель из серии 2РМ, предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

• Исполнение: кабельная розетка с прямым патрубком и гайкой для неэкранированного кабеля, предназначенная для внутреннего объемного монтажа.

• Количество контактов: 20, шаг распределения контактов соответствует типоразмеру корпуса 33.

• Напряжение: максимальное рабочее напряжение до 560–700 В (в зависимости от типа контактов и исполнения), электрическая прочность изоляции — порядка 1850–2300 В в испытательном режиме.

Токовая нагрузка и контакты

• Ток на одиночный контакт: до 6 А для контактов диаметром 1 мм и до 36 А — для контактов диаметром 3 мм.

• Суммарный ток: максимальная общая токовая нагрузка на соединитель — до около 110 А при соответствующем распределении по контактам.

• Контакты изготовляются из меди или сплавов с покрытием (серебро, золото, палладий), сопротивление в контакте обычно не более нескольких мОм–5 мОм.

Условия эксплуатации и механика

• Климатическое исполнение: негерметичный, предназначен для работы во всеклиматических или умеренно‑холодном климате (УХЛ), без повышенных требований к герметизации.

• Фиксация: резьбовое сочленение с одним шпоночным элементом для поляризации; усилие расчленения — не более примерно 245 Н (25 кгс).

• Вибрация и удар: разъем рассчитан на работу при синусоидальной вибрации и механических ударах, уровень ускорений обычно до сотен g в спецификациях типовых 2РМ‑серий.

Область применения

Соединитель 2РМ33КПН20Г4В1 типично применяется в стационарной и подвижной аппаратуре: измерительные приборы, промышленные панели, модульные блоки, распределительные щиты для передачи силовых и сигнальных цепей. Благодаря прямому патрубку и кабельному корпусу удобен для монтажа внутри объема оборудования или в закрытых шкафах.
