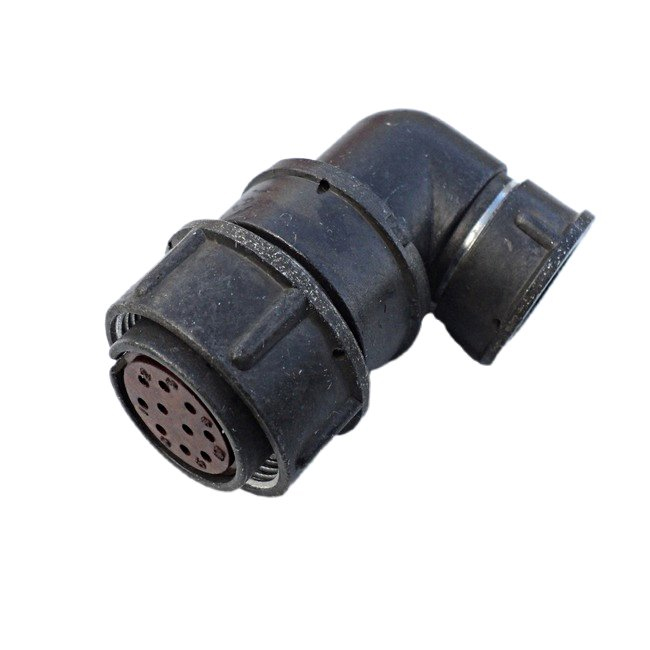

2РМ33КУЭ20Г1В1 — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и оснащена угловым патрубком для экранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 33.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 20.

• Часть соединителя : розетка (Г).

• Сочетание контактов : Все контакты диаметром 1 мм.

• Покрытие контактов : Серебряное (В).

• Теплостойкость : +100° С.

Электрические характеристики :

• Токовая нагрузка на одиночный контакт : 6 А.

• Максимальная суммарная токовая нагрузка : 100 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Максимальное испытательное напряжение : 1850 В и 2300 В в нормальных условиях.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические и климатические характеристики :

• Усилие расчленения : Не более 255,1 Н (26 кгс).

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

• Сочленение соединителей : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Длина патрубка : 64,6 мм.

• Масса патрубка : Не более 35,5 г.

• Температура эксплуатации : От -60° С до +100° С.

• Допустимая синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Эта розетка может использоваться в различных условиях, включая повышенную влажность и вибрации, что делает ее подходящей для применения в различных отраслях промышленности.
