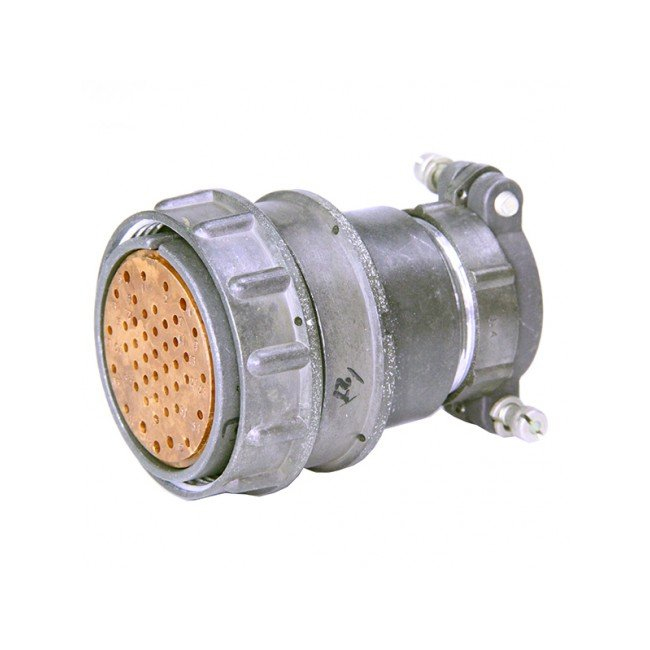

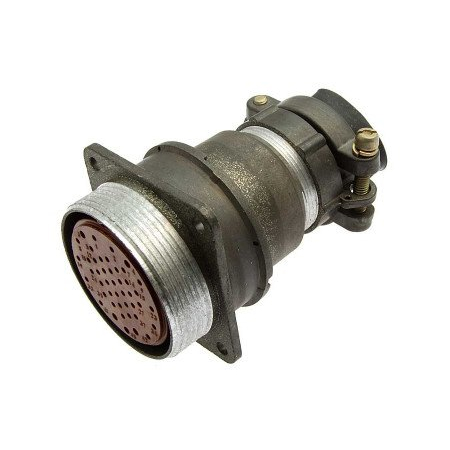

2рм39 кабельный корпус

Кабельный корпус 2РМ39 относится к серии цилиндрических низкочастотных разъемов 2РМ, предназначенных для электрических соединений в различных промышленных системах. Это кабельный тип корпуса (обозначается буквой "К" в маркировке), который используется для подключения кабелей и сочленяется с блочными (приборными) разъемами. Он имеет посадочный диаметр 39 мм и подходит для эксплуатации в цепях с напряжением до 700 В и частотой до 3 МГц.

Маркировка и варианты

Общая структура маркировки: 2РМ39К (посадочный диаметр 39 мм, кабельный корпус), за которой следуют символы для формы патрубка (П — прямая, У — угловая), вида гайки (Н — неэкранированный кабель, Э — экранированный), типа (Г — розетка, Ш — вилка), числа контактов и других параметров. Например, 2РМ39КПН45Г2В1Л — розетка с 45 контактами, прямыми патрубками, для неэкранированного кабеля и левым исполнением.

Размеры кабельного корпуса 2РМ39: ØD1 = M39×1, ØD2 = 48 мм, длина max = 25 мм, что обеспечивает компактность при монтаже.

Технические характеристики

Поддерживает до 45 контактов диаметром 1 мм (10 шт.), 1 мм (30 шт.) и 1,5 мм (5 шт.) в сочетании №2. Максимальная токовая нагрузка: 4 А на 1 мм, 8 А на 1,5 мм; общая — до 167 А. Разъем выдерживает температуру до +100°C (индекс 1) или +200°C (индекс 2).

Корпус негерметичный, с серебряным (В) или другим покрытием контактов, предназначен для надежного соединения в электрических цепях с переменным или постоянным током.

Применение

Используется в промышленном оборудовании, включая системы автоматизации, приборостроение и электронику, где требуется надежное кабельное подключение с большим числом контактов. Кабельный корпус 2РМ39 часто применяется в паре с блочными разъемами для панельного монтажа.
