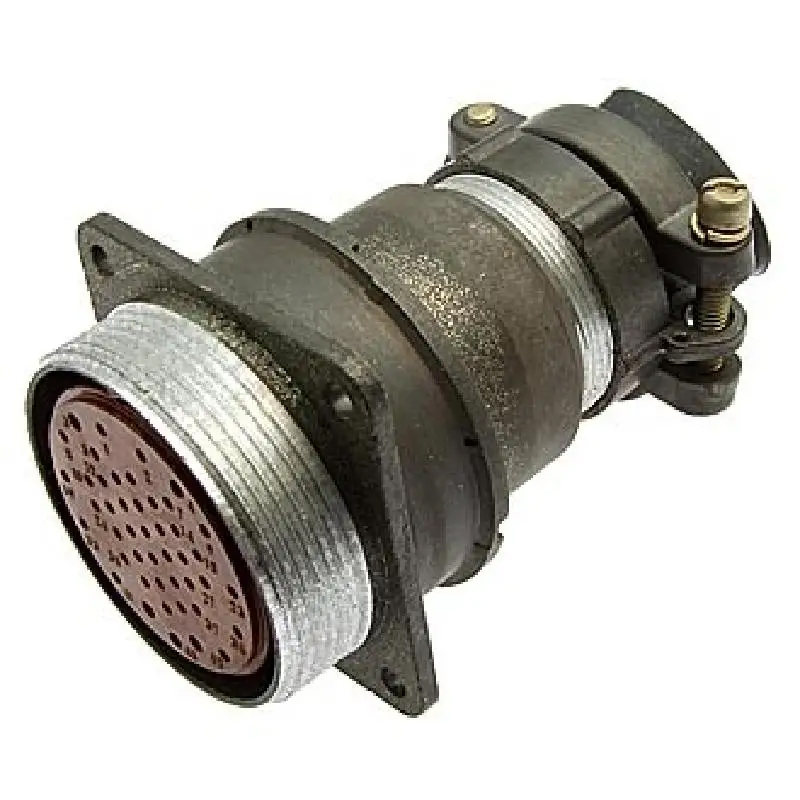

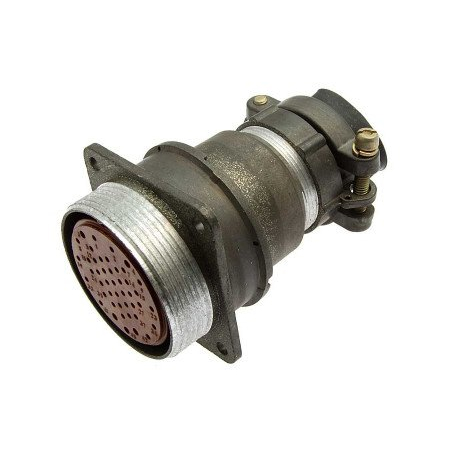

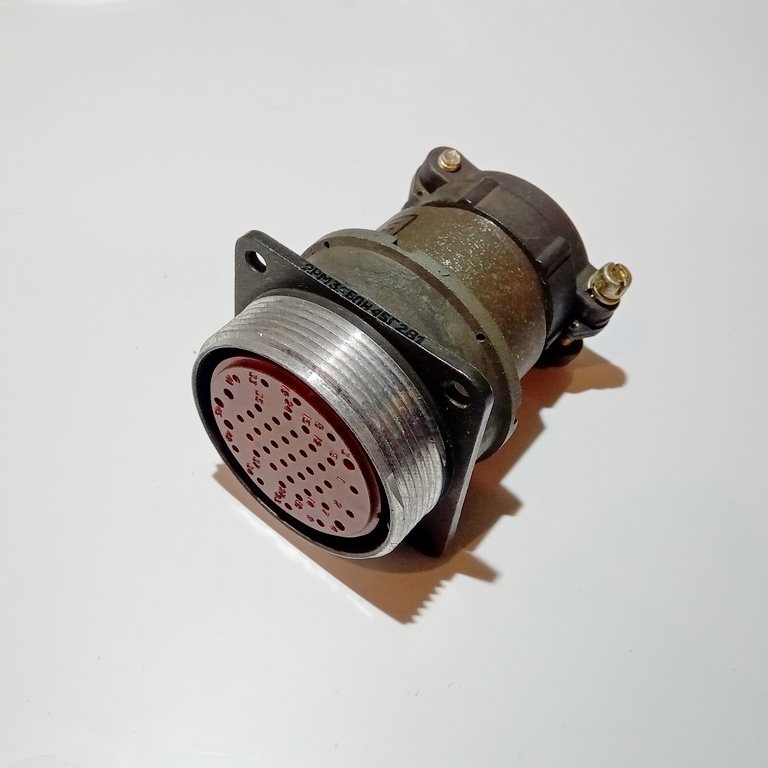

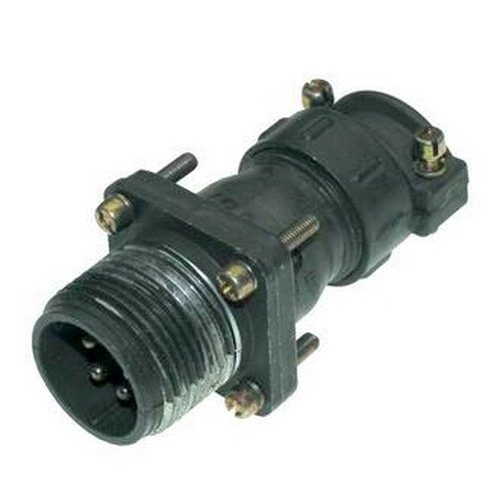

Разъем 2РМ39БПН45Г2В1 ОС 1989 года относится к серии 2РМ и представляет собой блочную розетку с прямым патрубком и гайкой для неэкранированного кабеля. Ниже приведены основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 39 мм

• Вид корпуса : Блочный (приборный)

• Вид патрубка : Прямой

• Вид гайки для патрубка : Для неэкранированного кабеля

• Количество контактов : 45

• Часть соединителя : розетка

• Обозначение сочетания контактов : Контакты диаметром 1 мм и 1,5 мм

• Вид покрытия контактов : Серебро

• Теплостойкость : +100°C

Технические параметры

• Токовая нагрузка на одиночный контакт :

  • Диаметр контакта 1 мм: до 4 А

  • Диаметр контакта 1,5 мм: до 8 А

• Максимальная суммарная нагрузка на соединитель : 167 А

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: до 560 В или 700 В

  • Для контактов диаметром 1,5 мм: до 560 В

• Максимальное испытательное напряжение :

  • Для контактов диаметром 1 мм: 1850 В или 2300 В

  • Для контактов диаметром 1,5 мм: 1850 В

• Сопротивление контактов :

  • Диаметр контакта 1 мм: не более 5 мОм

  • Диаметр контакта 1,5 мм: не более 2,5 мОм

• Емкость между контактами : не более 6 пФ

• Сопротивление изоляции : не менее 5000 МОм

• Хвостовики контактов : допускают присоединение проводов сечением:

  • Для контактов диаметром 1 мм: до 0,5 мм?

  • Для контактов диаметром 1,5 мм: до 1 мм?

Применение и условия эксплуатации

• Применение : Используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Рабочая температура : от -60°C до +100°C.

• Минимальная наработка : не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет.

Ответная часть

Ответной частью для розетки 2РМ39БПН45Г2В1 является вилка 2РМ39К45Ш2А1.
