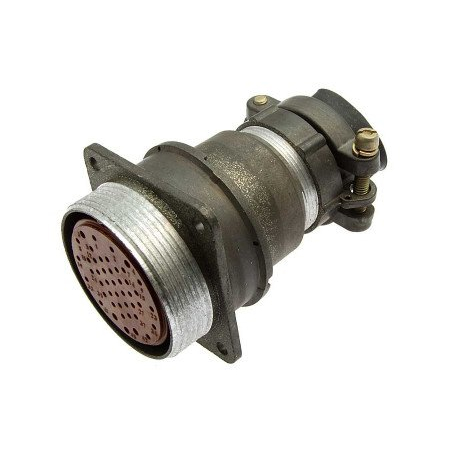

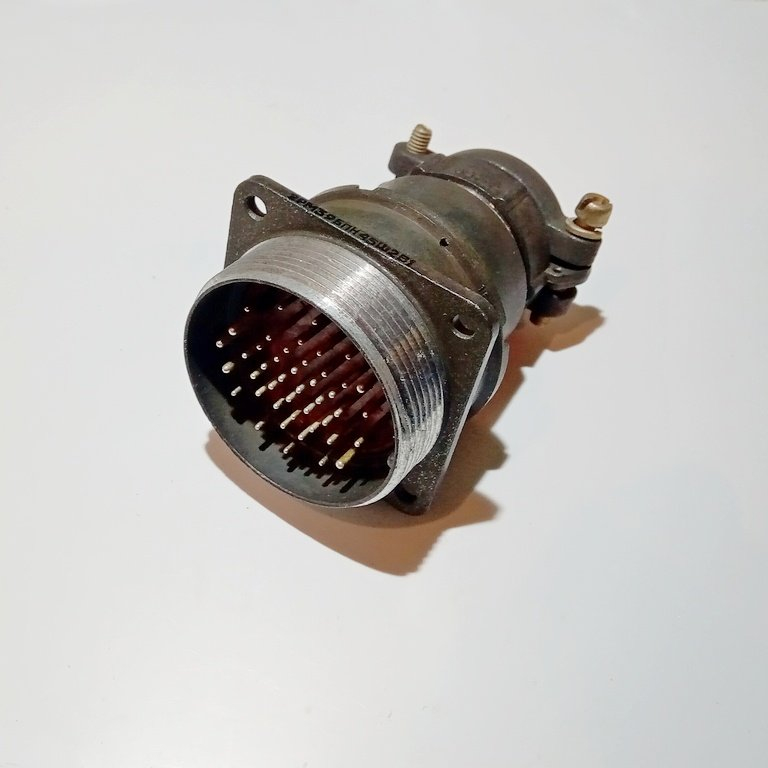

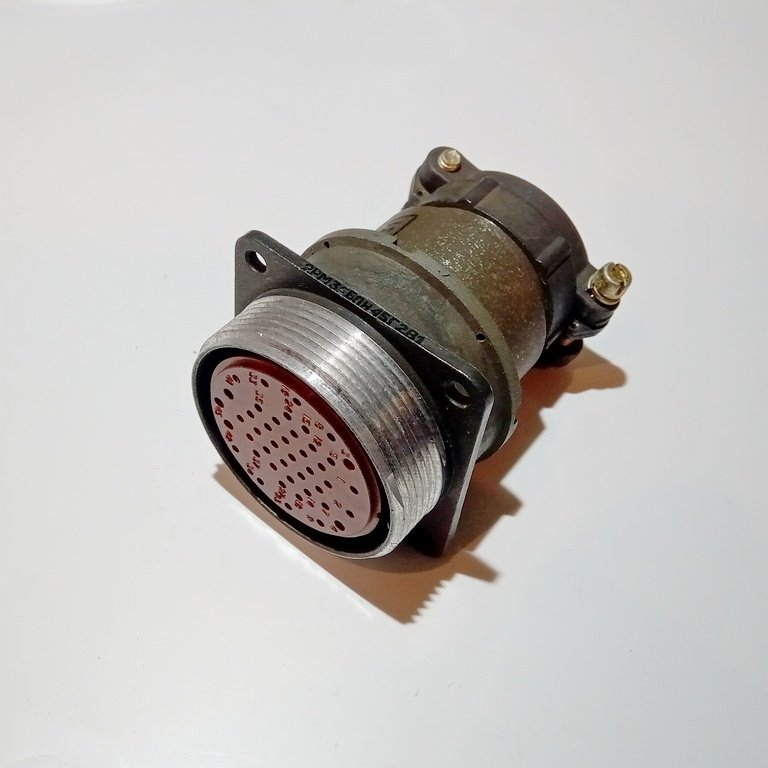

2РМ39БПН45Ш2В1

Соединитель2РМ39БПН45Ш2В1 — это низкочастотный цилиндрический негерметичный электрический разъём серии 2РМ, выполненный в видевилки с блочным приборным корпусом и предназначен для использования в радио‑ и электронной аппаратуре общего назначения.

Назначение и применение

• Предназначен для коммутации цепей постоянного и переменного тока частотой до 3 МГц в различных радиоэлектронных и радиотехнических устройствах.

• Используется в составе межблочных и кабельных соединений, где требуется надёжный электрический контакт с возможностью многократных сочленений/расчленений.

Конструкция и типоразмер

• Тип корпуса: Б — блочный (приборный) корпус, диаметр посадочного отверстия порядка 39 мм.

• Количество контактов: 45, вилка (обозначениеШ ).

• Конфигурация контактов: 2 — смешанный диаметр, часть контактов 1 мм, часть 1,5 мм.

Контакты и покрытие

• Контакты выполняются как извлекаемые; тип контактной пары — цилиндрический.

• Покрытие:В — серебро , что обеспечивает хорошую проводимость и относительно низкое переходное сопротивление.

• Теплостойкость:1 — до 100 °C , что позволяет использовать разъём в условиях умеренного нагрева.

Электрические параметры (основные)

• Максимальное рабочее напряжение: до560 В (постоянный/переменный ток) ; при некоторых вариантах исполнения указывается и 700 В.

• Токовая нагрузка на одиночный контакт: до4–8 А в зависимости от конкретных условий и нагрузки на разъём.

• Сопротивление изоляции: не менее1000–5000 МОм в нормальных условиях, ёмкость между контактами — не более нескольких пикофарад.

Эксплуатационные и климатические условия

• Климатическое исполнениевсеклиматическое (В) , рабочий диапазон температур обычноот −60 до +100 °C , допустимы кратковременные перегревы до более высоких температур в пределах теплостойкости.

• Выдерживаетвибрационные нагрузки (частоты от 1–1000 Гц с ускорением порядка 490 м/с²), одиночные удары и линейные ускорения до сотен g, а также воздействие акустического шума высокого уровня.

• Механизм сочленения:резьбовое , с одношпоночной поляризацией корпусов, что обеспечивает надёжную фиксацию и правильную ориентацию при соединении.

Монтаж и долговечность

• Метод монтажа контактов:обжимка (кабельные жилы обжимаются на хвостовики контактов), хотя в ряде изделий серии 2РМ допускается и пайка.

• Количество выдерживаемых сочленений/расчленений — порядка500 циклов , наработка без отказов — не менее нескольких тысяч часов, срок сохраняемости без потери параметров — до25 лет при хранении и эксплуатации в пределах норм.
