2РМ39КПН45Ш2В1

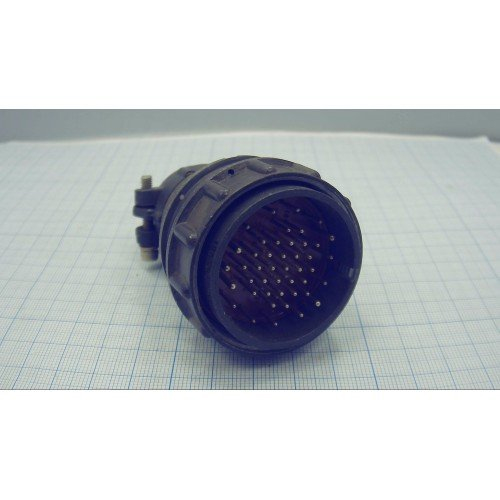

Соединитель 2РМ39КПН45Ш2В1 — цилиндрический низкочастотный электрический разъём серии 2РМ, выполненный в виде кабельной вилки с 45 контактами. Он предназначен для соединения цепей постоянного и переменного тока (частотой до 3 МГц) в промышленных, радиоэлектронных и приборных устройствах.

Расшифровка обозначения

• 2РМ — серия низкочастотных цилиндрических соединителей.

• 39 — условный размер корпуса (диаметр посадочного отверстия около 39 мм).

• КПН — кабельная вилка с прямым патрубком для неэкранированного кабеля.

• 45 — количество контактов.

• Ш2 — часть соединителя «вилка» и комбинация контактов диаметром 1 мм и 1,5 мм.

• В1 — серебряное покрытие контактов и теплостойкость до +100 °С.

Основные электрические параметры

• Номинальное (максимальное) напряжение: 560–700 В для разных размеров контактов.

• Ток на одиночный контакт: до 4 А для контактов Ø 1 мм, до 8 А для Ø 1,5 мм; суммарный ток на разъём достигает порядка 160–170 А.

• Сопротивление изоляции не менее 1000 МОм, сопротивление контактов порядка единиц миллиом.

Конструкция и климатические свойства

• Соединителю присвоен метод резьбового сочленения, есть поляризация шпонкой, обеспечивается надёжный контакт и фиксация.

• Корпус выполнен из алюминиевого сплава, материал контактов — латунь ЛС59‑1 с серебряным покрытием.

• Рабочий диапазон температур: примерно от −60 до +100 °C, относительная влажность до 98% при +25 °C, что соответствует исполнению УХЛ2.1 по ГОСТ 15150.

Прочие технические характеристики

• Механические нагрузки: соединитель рассчитан на вибрацию, многократные удары и линейные перегрузки, типовые нормы — порядка 500 циклов сочленения.

• Минимальная наработка составляет десятки тысяч часов, срок хранения без ухудшения параметров — до 15–25 лет (в зависимости от конкретного ТУ и условий хранения).
