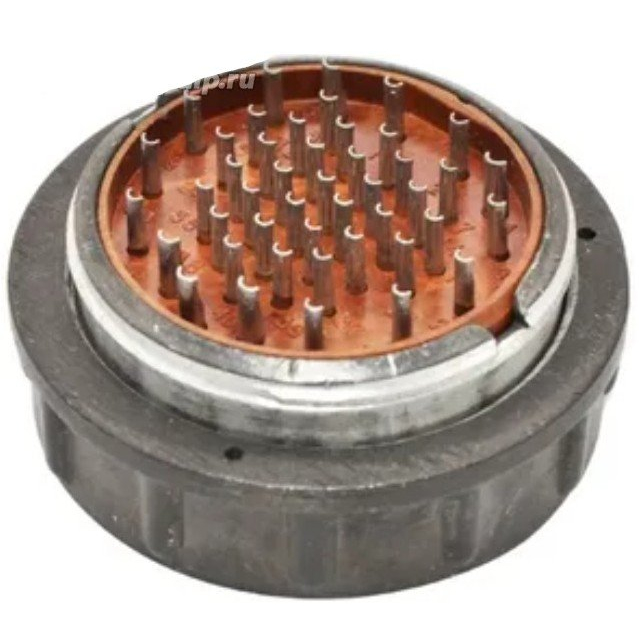

Разъём 2РМ39КУН45Ш2В1–«5» относится к серии низкочастотных цилиндрических негерметичных соединителей типа 2РМ и используется для коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц.

Расшифровка обозначения

• 2РМ — типоразмер низкочастотного цилиндрического (негерметичного) соединителя.

• 39 — условный размер корпуса (диаметр около 39 мм).

• К — кабельная часть (вилка на кабеле).

• У — угловой патрубок (монтаж кабеля под углом к оси разъёма).

• Н — патрубок для неэкранированного кабеля с гайкой.

• 45 — количество контактов в корпусе.

• Ш2 — соединение вилки с розеткой по резьбовому штуцеру, сочетание контактов 2 (диаметры 1 мм и 1,5 мм).

• В1 — всеклиматическое исполнение, теплостойкость до 100 °C.

• «5» — спецификация/вариант, в котором указано количество контактов диаметром 1,5 мм (в данном случае 5 контактов Ø1,5 мм, остальные 40 контактов Ø1 мм).

Основные технические параметры

• Количество контактов: 45 (40 контактов Ø1 мм + 5 контактов Ø1,5 мм).

• Допустимый ток на контакт:

  • 4 А на контакт Ø1 мм,

  • 8 А на контакт Ø1,5 мм.
    Суммарная нагрузка на весь соединитель может достигать порядка 160–167 А (в зависимости от типа и условий эксплуатации).

• Рабочее напряжение: до 560 В (иногда до 700 В, в зависимости от типономинала цепи).

• Сопротивление контакта: порядка 2,5–5 мОм на контакт (в зависимости от исполнения).

• Сопротивление изоляции: не менее 1000 МОм.

• Температура эксплуатации: примерно от −60 °C до +100 °C; всеклиматическое исполнение рассчитано на работу в широком диапазоне климатических условий.

Конструкция и применение

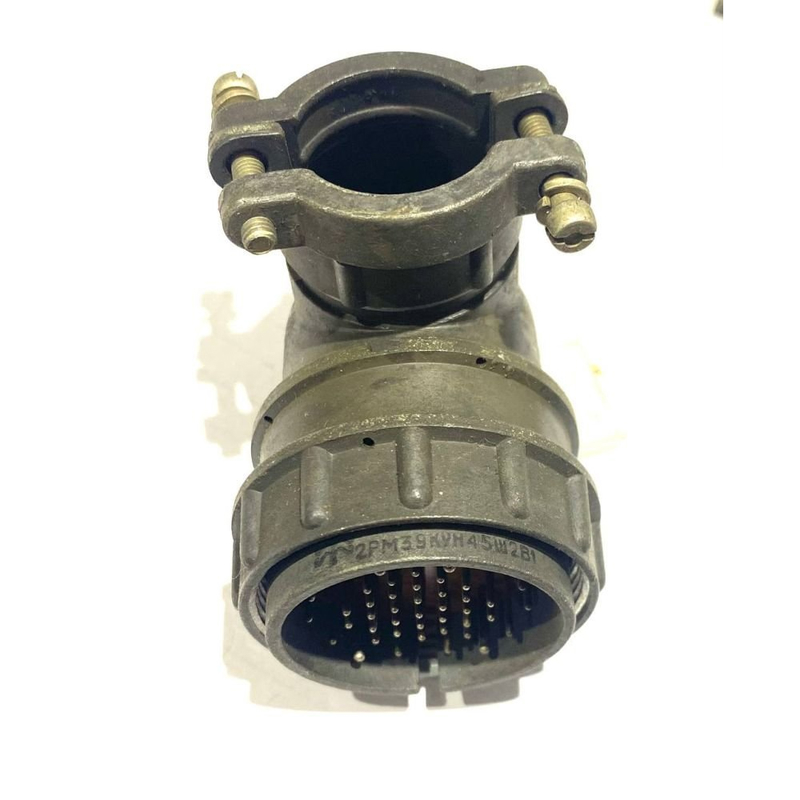

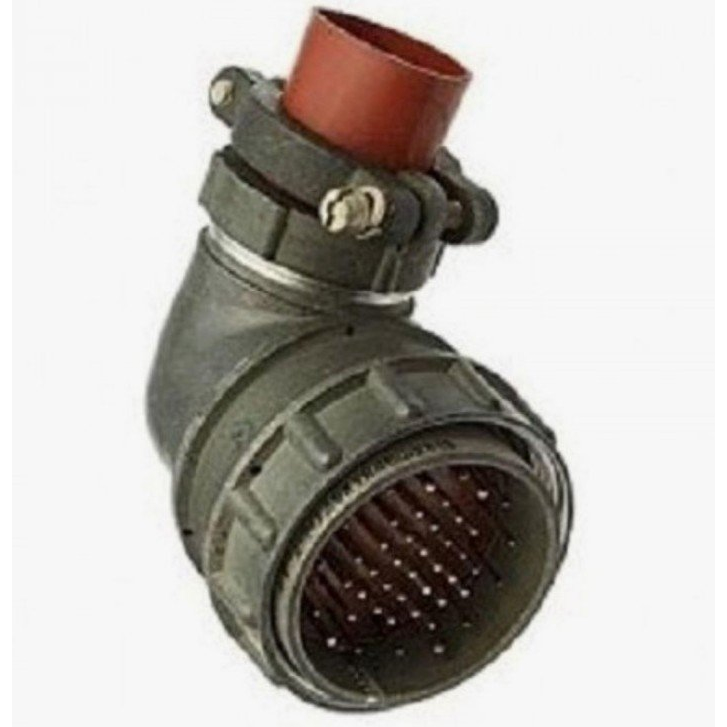

Разъём выполнен в виде кабельной вилки с угловым патрубком и резьбовым соединением, предназначен для подключения к розетке того же типоразмера. Обычно используется в промышленной, транспортной и аппаратурной технике, где требуются надёжные низкочастотные соединения с большим числом цепей в одном соединителе.
