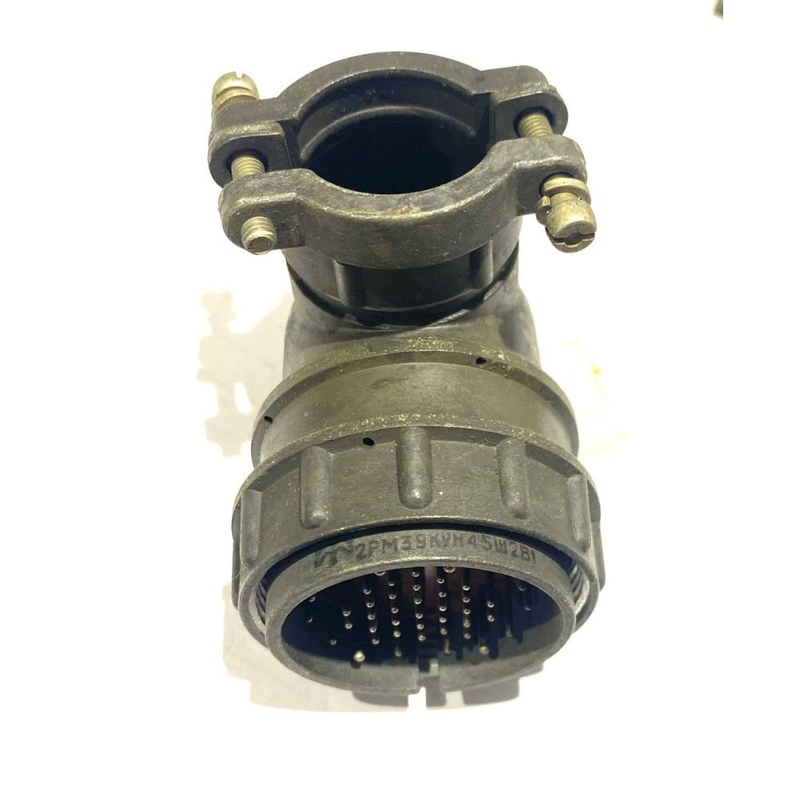

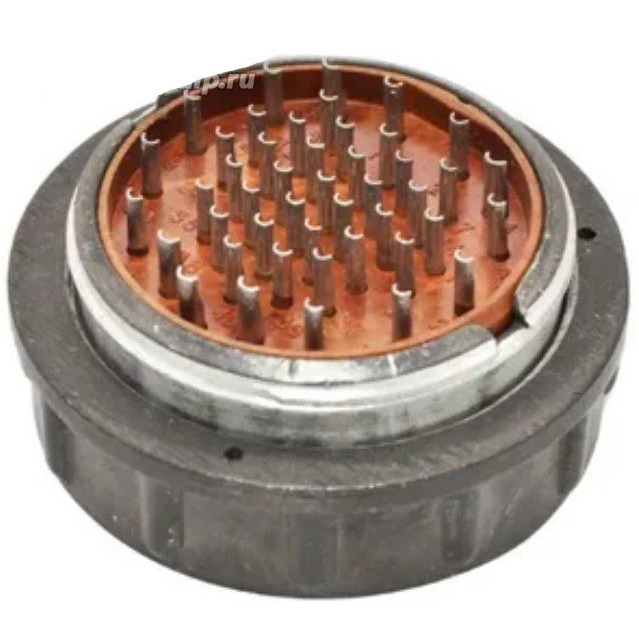

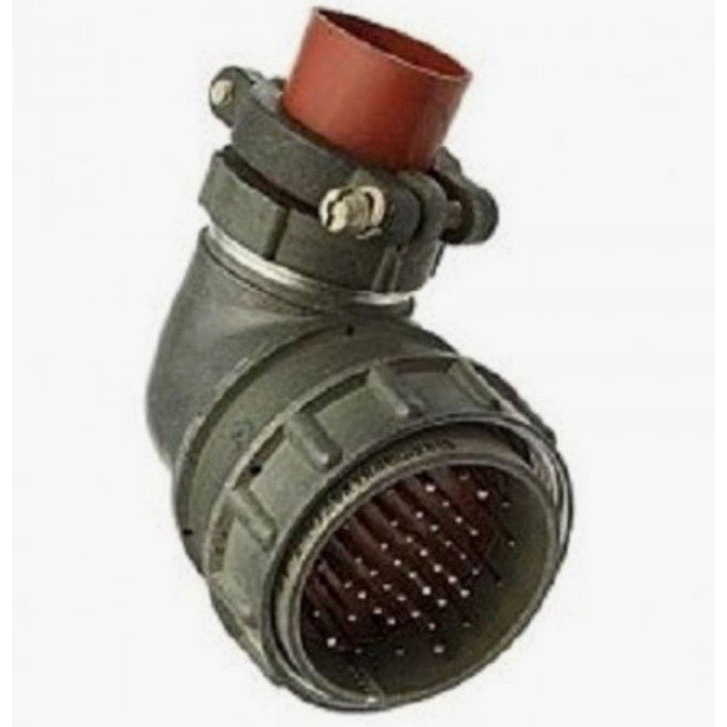

2РМ39КУН45Ш2В1 «5» — это низкочастотный цилиндрический кабельный разъём (вилка) российской серии 2РМ, рассчитанный на работу в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Обозначение «5» обычно указывает состав контактной части (например, конкретное сочетание контактов Ø 1 и 1,5 мм).

Расшифровка обозначения

• «2РМ» — серия низкочастотных цилиндрических разъёмов.

• «39» — условный диаметр корпуса (около 39 мм).

• «К» — кабельный корпус (монтируется на кабель).

• «УН» — угловой патрубок с гайкой для неэкранированного кабеля.

• «45» — 45 контактов в разъёме.

• «Ш2В1» — вид соединителя (вилка, всеклиматическое исполнение, покрытие контактов серебром, теплостойкость до 100 °C).

• «5» — типоразмер или номер комплекта контактной части (чаще всего 40 контактов Ø 1 мм и 5 контактов Ø 1,5 мм).

Электрические и температурные характеристики

• Токовая нагрузка на одиночный контакт: около 4 А для контактов Ø 1 мм и примерно 8 А для Ø 1,5 мм.

• Суммарная токовая нагрузка на весь разъём — порядка 167 А.

• Максимальное рабочее напряжение — до 560–700 В (постоянный или переменный ток).

• Интервал рабочих температур — обычно от −60 до +100 °C, что соответствует всеклиматическому и тропикоустойчивому исполнению.

Эксплуатационные и механические параметры

• Разъём негерметичный, предназначен для цепей с рабочими частотами до 3 МГц.

• Сопротивление изоляции между контактами или контактами и корпусом — не менее нескольких сотен мегаом (часто указывают не менее 1000 МОм).

• Сопротивление контакта — порядка 2–5 мОм.

• Разъём рассчитан на механические удары с пиковым ускорением до нескольких тысяч м/с² и линейные перегрузки порядка 2000 м/с², обеспечивая надёжную работу в условиях вибрации и ударных нагрузок.
